Energiezähler 1phasig, direkt 40A, 1M, S0, MID ECP140D
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Technische Merkmale
-
Polanzahl2 P
-
Polart1P+N
-
MontageartDIN Hutschiene (REG)
-
GenauigkeitsklasseB
-
TarifartEintarif
-
Anzahl Module1
-
Geeignet fürBezug / Lieferung
-
Bemessungsbetriebsspannung Ue92 / 276 V
-
VersorgungsspannungsartAC
-
Frequenz50 Hz
-
Max. Betriebsspannung300 V
-
Stoßspannungsfestigkeit6 kV
-
Min. Anlaufstrom0.02 A
-
Betriebsstrom0.02 / 40 A
-
Nennstrom40 A
-
Referenzstrom5 A
-
Max. Strom (I max) des Messkreises40 A
-
Tiefe installiertes Produkt60 mm
-
Höhe installiertes Produkt92 mm
-
Breite installiertes Produkt18 mm
-
Leistungsaufnahme2 VA
-
Gesamtverlustleistung unter Nennstrom1 W
-
Impulsion/KWh1000 Imp/kWh
-
Art des Impulsgeberselektrisch
-
Frequenzmessbereich45 bis 65 Hz
-
Messgeräteartelektronisch
-
MesssystemDirektmessung
-
Versorgungsspannung230 V ± 20%
-
Drehmoment1
-
MontageartDIN-Schiene (REG)
-
Leitungsquerschnitt Zählerzugangsleitung16 mm²
-
Leitungsquerschnitt Zählerabgangsleitung16 mm²
-
Wert eines Impulses100 Wh
-
Bedientableau AusführungLCD
-
ZähleraufnahmeZweileiter-Zähler
-
Impulsdauer100 ms
-
StandardtextEN 50470-1 / 3 ; IEC 62053-21 / 23 ; IEC 61557-12
-
ZertifiziertMID (Measuring Instruments Directive)
-
Europäische Direktive WEEEbetroffen
-
SchutzartIP20
-
SchutzklasseSchutzklasse II
-
Betriebstemperatur-25…55 °C
-
Grad der Verunreinigung nach IEC 60664 / IEC 60947-22
-
Höhe über N.N.2000 m
-
Lager-/Transporttemperatur-25…70 °C
Downloads
-

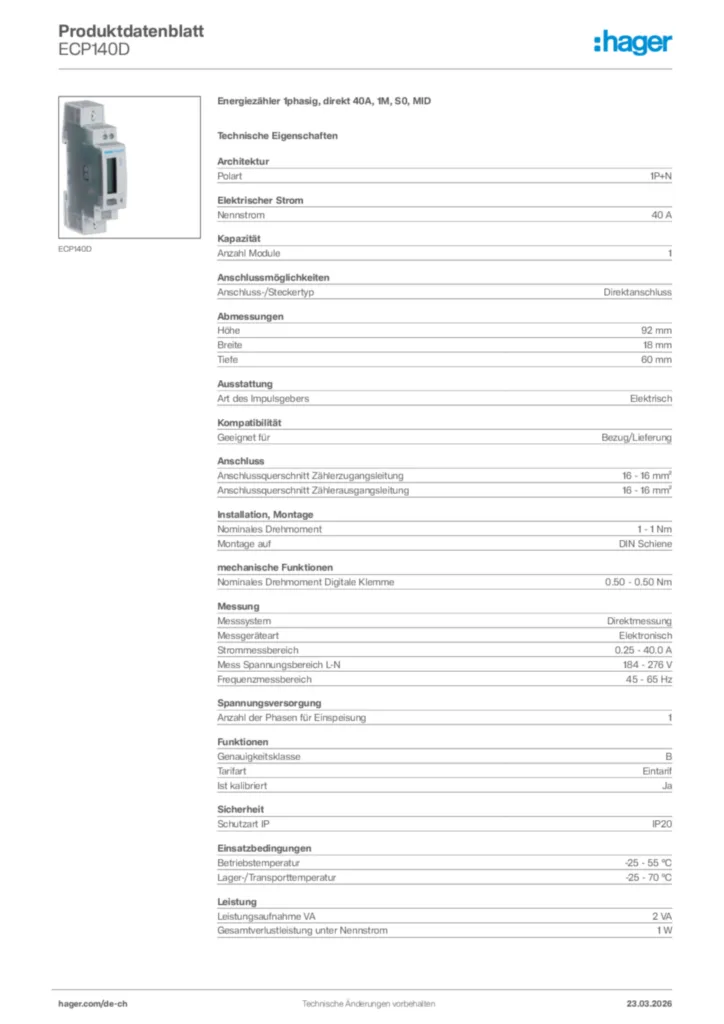

Produktbild
