Bodenkanal estrichbündig mit Wanne/Dichtmöglichkeit Stahl BKWD 400x(70-110)mm BKWD400070
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Technische Merkmale
-
Mindestestrichhöhe70 mm
-
Länge2400 mm
-
Nivellierbereich70 / 110 mm
-
Breite installiertes Produkt400 mm
-
Max. Leitungsbelegung Ø 11 mm – Füllgrad 0.592
-
Deckelbefestigung rastendNein
-
Oberfläche Deckelverzinkt
-
Werkstoff DeckelStahl
-
Deckel Material Dicke3 mm
-
Werkstoff Seitenwand/BodenwanneStahl
-
WerkstoffgruppeStahl
-
Oberfläche Seitenwand/Bodenwanneverzinkt
-
Lichter/innerer Querschnitt22270 mm²
-
Anzahl der vorgesehenen Einbaueinheiten3
-
Max. Anzahl der Züge1
-
Trennwandbefestigungsonstige
-
Europäische Direktive RoHsfreiwillige übereinstimmung
-
Maximale BelastungPrüfstempel Ø 13mm 2 kN / Prüfstempel Ø 130mm 3 kN
Downloads
-

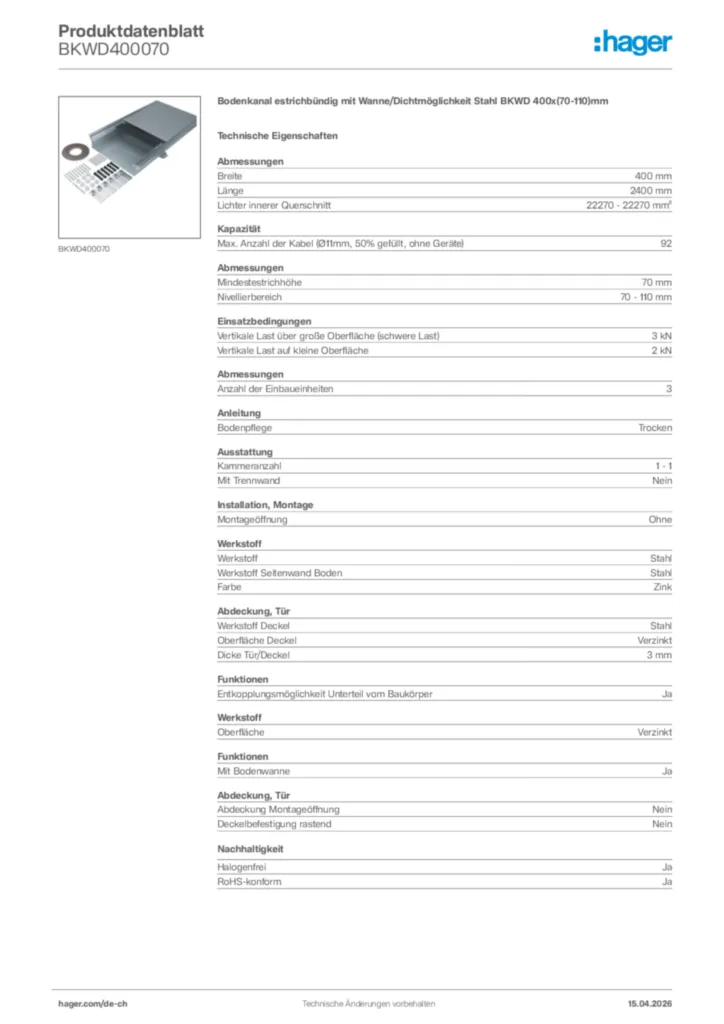

Produktbild
Nutzung des Bildes nur in Übereinstimmung mit unseren Nutzungsbedingungen (PDF, 95 Ko).
Produktbild BKWD400070
-
Montageanleitung
Montageanleitung für BKWD400070
PDF2 MBMontageanleitung für BKWD400070
PDF287 KB -
Installationshandbuch
Installationshandbuch für BKWD400070
BASISWISSEN-BODENINSTALLATIONSSYSTEME__DE__2024-04__HANDBUCH
PDF99 MB -
Technische Informationen
Technische Information für BKWD400070
Bodeninstallationssysteme, Hinweis für den Bodenleger
PDF2 MB -
BIM Revit Objekte
BIM Modelle Revit für BKWD400070
BIM Revit-Objekte für electraplan.BK
ZIP144 MB -
BIM Archicad
BIM Archicad-Objekte für tehalit.BK
ZIP9 MB -
DXF Dateien
DXF Modelle für BKWD400070
DXF770 KB -
STEP Dateien
STEP Modelle für BKWD400070
STP1 MB -
With variables
Technische Produkt-Zeichnung für BKWD400070
PDF169 KB -
Konformitätserklärung
EU-Konformitätserklärung für BKWD400070
Declaration
PDF235 KBEU-Konformitätserklärung für BKWD400070
Declaration
PDF43 KB -
RoHS Report
Schadstoff-Richtlinien für BKWD400070
REACH-declaration 2023-10-20 (english)
PDF32 KBSchadstoff-Richtlinien für BKWD400070
RoHS-declaration 2023-10-20 (english)
PDF33 KB
-
Für die Zusendung des REACH-Zertifikats
senden Sie bitte unter Angaben der Bestellnummer ein Mail an: environmentaldata.europe@hagergroup.com
