Bodenkanal estrichbündig mit Wanne/Dichtmöglichkeit Stahl BKWD 300x(80-120)mm BKWD300080

EAN-Nr.
4012002241301
VPE
2.4 meter
Rabattgruppe
V1
Preis*
 182.00 CHF
/ meter *
 182.00 CHF
/ meter *

You have to log in with your myHager profile to see prices and to order.

Einer Liste hinzufügen
Einer Liste hinzufügen

Melden Sie sich an, um eine Produktliste zu erstellen

Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein

Ein Konto erstellen Anmelden

Bodenkanal estrichbündig mit Wanne/Dichtmöglichkeit Stahl BKWD 300x(80-120)mm

BKWD300080

  • Zubehör
  • Technische Merkmale
  • Ökologischer Wert
  • Dokumentationen
  • Weitere Produkte
Produktdatenblatt herunterladen

Vervollständigen Sie Ihr System

Optionales Zubehör

  • Mehr sehen (30)
    • Trenn­wand für Boden-/Auf­bo­den­kanal 6 Produkte verfügbar
    • Boden­be­lags­sto­ss­kante für Boden­kanal estrich­bündig 2 Produkte verfügbar
    • Zubehör 8 Produkte verfügbar
    • Boden­be­lags­stos­sab­de­ckung für Boden­kanal estrich­bündig 1 Produkte verfügbar
    • Traverse für Boden­ka­nal­sys­teme estrich­bündig 1 Produkte verfügbar
    • Anschluss­dose für Boden­kanal estrich­bündig 9 Produkte verfügbar

    Optionales Zubehör

    • Trenn­wand für Boden-/Auf­bo­den­kanal
    • Boden­be­lags­sto­ss­kante für Boden­kanal estrich­bündig
    • Zubehör
    • Boden­be­lags­stos­sab­de­ckung für Boden­kanal estrich­bündig
    • Traverse für Boden­ka­nal­sys­teme estrich­bündig
    • Anschluss­dose für Boden­kanal estrich­bündig
    • Erdan­schluss
    • Ends­tück
    • Gerä­te­träger für Unter­flur/­Bo­den­kanal
    • BKTWK91

      Trennwand für estrichbündige Bodenkanäle Polystyrol Länge 2m BK Höhe 105mm
       7.05 CHF  / meter*
    • BKTWK76

      Trennwand für estrichbündige Bodenkanäle Polystyrol Länge 2m BK Höhe 90mm
       6.10 CHF  / meter*
    • BKTWK61

      Trennwand für estrichbündige Bodenkanäle Polystyrol Länge 2m BK Höhe 75mm
       5.50 CHF  / meter*
    • BKTWK46

      Trennwand für estrichbündige Bodenkanäle Polystyrol Länge 2m BK Höhe 60mm
       5.80 CHF  / meter*
    • BKTWK31

      Trennwand für elctraplan.BK und AK h=33mm, l=2m
       4.10 CHF  / meter*
    • BKTWK16

      Trennwand für estrichbündige Bodenkanäle Polystyrol Länge 2m BK Höhe 30mm
       3.10 CHF  / meter*
    • BKZBSK7011

      Belagstoßkante 4mm Bodenbelag halogenfrei zu Bodenkanal BK L=2, 4m eisengrau
       3.10 CHF  / meter*
    • BKZBSK9005

      Belagstoßkante 4mm Bodenbelag halogenfrei zu Bodenkanal BK L=2, 4m tiefschwarz
       3.10 CHF  / meter*
    • BKZM203

      Moosgummistreifen zur Dehnungsdruckaufnahme selbstklebend auf Seitenprofil zu BK
       9.35 CHF  / Stück*
    • BKZVS90

      Verbinder als Set für 90°-Abzweig aus Stahl zu estrichbündigem Bodenkanal BK
       15.15 CHF  / Stück*
    • BKZKV180

      Kanalverbinder gerade aus Stahl zu estrichbündigem Bodenkanal BK
       5.30 CHF  / Stück*
    • BKZKV090

      Kanalverbinder als 90°-Winkel aus Stahl zu estrichbündigem Bodenkanal BK
       5.70 CHF  / Stück*
    • BKZN030

      Nivellierschelle für Nivellierstifte zu BK ab Kanalhöhe inklusive Dämmlager 45mm
       7.15 CHF  / Stück*
    • BKZN050

      Nivellierschelle für Nivellierstifte zu BK ab Kanalhöhe inklusive Dämmlager 65mm
       7.75 CHF  / Stück*
    • BKZSH20

      Saugheber für Blinddeckel max. 20kg zu estrichbündigem Bodenkanal BK
       50.55 CHF  / Stück*
    • BKZSH30

      Saugheber für Blinddeckel max. 30kg zu estrichbündigem Bodenkanal BK
       204.00 CHF  / Stück*
    • BKZBSA7011

      Belagstoßabdeckung aus PVC zu Bodenkanal BK L=2, 4m eisengrau
       5.50 CHF  / meter*
    • BKTD300

      Traverse mit Dichtungsmöglichkeit für Bodenkanäle Stahlblech Nennmaß 300
       9.65 CHF  / Stück*
    • BKSAB00

      Anschlussdose ohne Stanzung zum seitlichen Anbau an estrichbündige Bodenkanäle
       188.50 CHF  / Stück*
    • BKSAE04

      Anschlussdose gestanzt E04 147x247mm zum Anbau an estrichbündige Bodenkanäle
       191.50 CHF  / Stück*
    • BKSAE09

      Anschlussdose gestanzt E09 200x253mm zum Anbau an estrichbündige Bodenkanäle
       194.00 CHF  / Stück*
    • BKSAQ06

      Anschlussdose gestanzt Q06 200x200mm zum Anbau an estrichbündige Bodenkanäle
       192.00 CHF  / Stück*
    • BKSAQ08

      Anschlussdose gestanzt Q08 294x294mm zum Anbau an estrichbündige Bodenkanäle
       194.00 CHF  / Stück*
    • BKSAQ12

      Anschlussdose gestanzt Q12 244x244mm zum Anbau an estrichbündige Bodenkanäle
       194.00 CHF  / Stück*
    • BKSAR06

      Anschlussdose gestanzt R06 rund 215mm zum Anbau an estrichbündige Bodenkanäle
       201.00 CHF  / Stück*
    • BKSAR10

      Anschlussdose gestanzt R10 rund 275mm zum Anbau an estrichbündige Bodenkanäle
       194.00 CHF  / Stück*
    • BKSAR12

      Anschlussdose gestanzt R12 rund 306mm zum Anbau an estrichbündige Bodenkanäle
       194.00 CHF  / Stück*
    • BKZSAK00

      Erdungsklemme zu estrichbündigem Bodenkanal BK mit Dichtungsmöglichkeit
       3.15 CHF  / Stück*
    • BKWDE300080

      Endstück höhenverstellbar mit Wanne/Dichtmöglichkeit Stahl BKWD 300x(80-120)mm
       149.50 CHF  / Stück*
    • GTBKL3FLF

      Geräteträger für FLF 3x Größe I zu estrichbündigem Kanalsystem BK
       35.80 CHF  / Stück*

    Technische Merkmale

    Abmes­sungen
    • Breite
      300 mm
    • Länge
      2400 mm
    • Lichter innerer Quer­schnitt
      19310 - 19310 mm²
    • Mindes­te­s­trich­höhe
      80 mm
    • Nivel­lier­be­reich
      80 - 120 mm
    • Anzahl der Einbau­ein­heiten
      3
    Kapa­zität
    • Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, ohne Geräte)
      79
    Einsatz­be­din­gungen
    • Verti­kale Last über große Ober­fläche (schwere Last)
      3 kN
    • Verti­kale Last auf kleine Ober­fläche
      2 kN
    Anlei­tung
    • Boden­pflege
      Trocken
    Ausstat­tung
    • Kammeran­zahl
      1 - 1
    • Mit Trenn­wand
      Nein
    Instal­la­tion, Montage
    • Monta­ge­öff­nung
      Ohne
    Werk­stoff
    • Werk­stoff
      Stahl
    • Werk­stoff Seiten­wand Boden
      Stahl
    • Ober­fläche
      Verzinkt
    Abde­ckung, Tür
    • Werk­stoff Deckel
      Stahl
    • Ober­fläche Deckel
      Verzinkt
    • Abde­ckung Monta­ge­öff­nung
      Nein
    • Deckel­be­fes­ti­gung rastend
      Nein
    Funk­ti­onen
    • Entkopp­lungs­mög­lich­keit Unter­teil vom Baukörper
      Ja
    • Mit Boden­wanne
      Ja

    Ökologischer Wert

    Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

    RoHS-konform Ja
    Halogenfrei Ja

    Zertifizierungen und Dokumente

    Hager REACH declaration BKWD300080
    PDF
    Hager RoHS Report BKWD300080
    PDF

    Downloads

    • Produktbild

      Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

      Bild BKWD300080 | Hager Schweiz

      Produktbild BKWD300080

    • Product datasheet

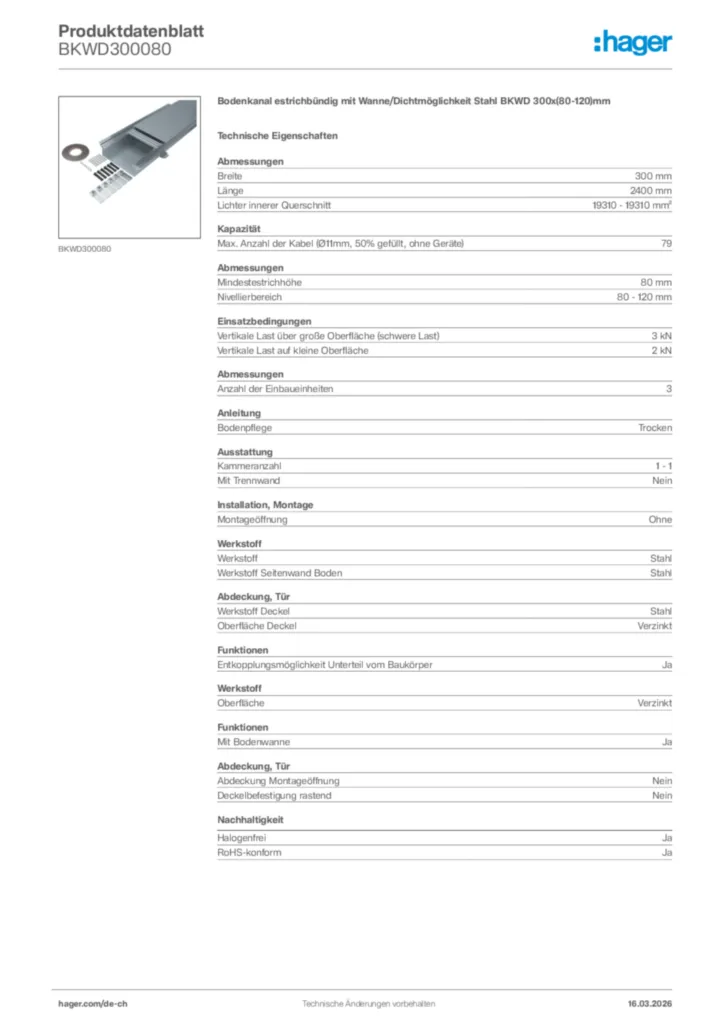

      Bild Hager Produktdatenblatt BKWD300080 | Hager Schweiz

      Hager Produktdatenblatt BKWD300080

      Bodenkanal estrichbündig mit Wanne/Dichtmöglichkeit Stahl BKWD 300x(80-120)mm

      PDF

    • Bedienungsanleitung

      Bild Montageanleitung für BKFD150045, BKWD150040 - Bodenkanal estrichbündig, Eckstücke (Stand: 11.2016) | Hager Schweiz

      Montageanleitung für BKFD150045, BKWD150040 - Bodenkanal estrichbündig, Eckstücke (Stand: 11.2016)

      Bedienungsanleitung International 2020-01-01

      PDF
      287,64 kB
      Bild Montageanleitung für BKFxx, BKSA, BKWxx, UDBxx, UDHxx, UDS3 - Bodenkanal, Zubehör, Bodendose (DE-EN-FR-PL, Stand: 09.2017) | Hager Schweiz

      Montageanleitung für BKFxx, BKSA, BKWxx, UDBxx, UDHxx, UDS3 - Bodenkanal, Zubehör, Bodendose (DE-EN-FR-PL, Stand: 09.2017)

      Bedienungsanleitung en-GB, fr-FR, de-DE, pl-PL 2017-09-29

      PDF
      2,29 MB

    • Technischer Anhang (Einzelprodukt)

      Bild Bodeninstallationssysteme - Belastungen | Hager Schweiz

      Bodeninstallationssysteme - Belastungen

      Bodeninstallationssysteme - Belastungen (DE, 02-2024)

      PDF
      391,15 kB
      Bild Bodeninstallationssysteme - Hinweis für den Bodenleger | Hager Schweiz

      Bodeninstallationssysteme - Hinweis für den Bodenleger

      Bodeninstallationssysteme - Hinweis für den Bodenleger (DE, 10-2022)

      PDF
      2,54 MB
      Bild Bodeninstallationssysteme - Schutzarten | Hager Schweiz

      Bodeninstallationssysteme - Schutzarten

      Bodeninstallationssysteme - Schutzarten (DE, 02-2024)

      PDF
      882,67 kB
      Bild Floor installation systems - Information for the floor layer | Hager Schweiz

      Floor installation systems - Information for the floor layer

      Floor installation systems - Information for the floor layer (EN, 07-2023)

      PDF
      2,59 MB
      Bild Floor installation systems - Mechanical stress | Hager Schweiz

      Floor installation systems - Mechanical stress

      Floor installation systems - Mechanical stress (EN, 02-2024)

      PDF
      389,75 kB
      Bild Floor installation systems - Protection class | Hager Schweiz

      Floor installation systems - Protection class

      Floor installation systems - Protection class (EN, 02-2024)

      PDF
      868,08 kB
      Bild Technischer Anhang (Einzelprodukt) fr-FR 2023-06-16 | Hager Schweiz

      Technischer Anhang (Einzelprodukt) fr-FR 2023-06-16

      PDF
      2,59 MB

    • DXF Dateien

      Bild DXF Dateien International 2023-01-12 | Hager Schweiz

      DXF Dateien International 2023-01-12

      DXF
      1,54 MB

    • STEP Dateien

      Bild STEP Dateien International 2023-01-12 | Hager Schweiz

      STEP Dateien International 2023-01-12

      STP
      880,22 kB

    • Produkt Zeichnung

      Bild Product drawing | Hager Schweiz

      Product drawing

      Produkt Zeichnung International 2022-12-07

      PDF
      35,87 kB

    • Handbuch

      Bild Bodeninstallationssysteme - Handbuch: Basiswissen | Hager Schweiz

      Bodeninstallationssysteme - Handbuch: Basiswissen

      Bodeninstallationssysteme - Handbuch: Basiswissen (DE, 04-2024)

      PDF
      99,71 MB
      Bild Floor installation systems - Handbook: Basic knowledge | Hager Schweiz

      Floor installation systems - Handbook: Basic knowledge

      Floor installation systems - Handbook: Basic knowledge (EN, 04-2024)

      PDF
      99,70 MB

    • Konformitätserklärung

      Bild CE-Konformitätserklärung für BKFxx, BKFDxx, BKWxx, BKWDxx - Leitungsführungssysteme Unterflur (DE-EN, Stand: 07.2019) | Hager Schweiz

      CE-Konformitätserklärung für BKFxx, BKFDxx, BKWxx, BKWDxx - Leitungsführungssysteme Unterflur (DE-EN, Stand: 07.2019)

      Konformitätserklärung International 2019-08-23

      PDF
      43,52 kB
      Bild EU-Konformitätserklärung BKF_BKFD_BKW_BKWD | Hager Schweiz

      EU-Konformitätserklärung BKF_BKFD_BKW_BKWD

      Konformitätserklärung International 2017-11-20

      PDF
      235,17 kB
    Mehr Downloads

    Ersatzteil

    Mehr sehen

    Entdecken Sie weitere Produkte in diesem Sortiment

      5
    • 1
      BKA600800R12 - Abdeckung gestanzt R12 rund 306mm aus Stahlblech zu BKF/BKW 600x800mm
      BKA600800R12
      Abdeckung gestanzt R12 rund 306mm aus Stahlblech zu BKF/BKW 600x800mm
      Preis*
       88.20 CHF
      / Stück *
       88.20 CHF
      / Stück *
    • 2
      BKA600800R06 - Abdeckung gestanzt R06 rund 215mm aus Stahlblech zu BKF/BKW 600x800mm
      BKA600800R06
      Abdeckung gestanzt R06 rund 215mm aus Stahlblech zu BKF/BKW 600x800mm
      Preis*
       86.70 CHF
      / Stück *
       86.70 CHF
      / Stück *
    • 3
      BKA600800Q12 - Abdeckung gestanzt Q12 244x244mm aus Stahlblech zu BKF/BKW 600x800mm
      BKA600800Q12
      Abdeckung gestanzt Q12 244x244mm aus Stahlblech zu BKF/BKW 600x800mm
      Preis*
       88.20 CHF
      / Stück *
       88.20 CHF
      / Stück *
    • 4
      BKA600800Q06 - Abdeckung gestanzt Q06 200x200mm aus Stahlblech zu BKF/BKW 600x800mm
      BKA600800Q06
      Abdeckung gestanzt Q06 200x200mm aus Stahlblech zu BKF/BKW 600x800mm
      Preis*
       86.70 CHF
      / Stück *
       86.70 CHF
      / Stück *
    • 5
      BKA600800 - Abdeckung blind für estrichbündige Bodenkanäle Stahlblech zu BKF/BKW 600x800mm
      BKA600800
      Abdeckung blind für estrichbündige Bodenkanäle Stahlblech zu BKF/BKW 600x800mm
      Preis*
       63.80 CHF
      / Stück *
       63.80 CHF
      / Stück *
    *Irrtümer und technische Änderungen vorbehalten. Unverbindliche Preisempfehlung zzgl. MWST.

    Kontakt & Support

    • Kontakt
    • Weiterbildung
    • Tools und Software
    • Broschüren und Kataloge

    E-Katalog

    • Verteilersysteme und Schränke
    • Reiheneinbaugeräte
    • Schalt- und Schutzgeräte
    • Ladestation für Elektrofahrzeuge (EVCS)
    • Energiemanagement und -Überwachung
    • Leitungsführung tehalit
    • Schalter und Steckdosen
    • Bewegungsmelder und Präsenzmelder
    • Sicherheitstechnik
    • Gebäudesystemtechnik KNX
    • Türkommunikation

    Unternehmen

    • Über uns
    • Standorte
    • Karriere
    • Newsletter

    Wer sind wir?

    Wir gestalten die elektrische Welt von morgen.

    Gemeinsam für eine nachhaltige Zukunft. Denn als unabhängiges Familienunternehmen agieren wir von Natur aus nachhaltig und wollen die elektrische Welt von morgen mitgestalten.

    Mit Ihnen, für Sie.

    • Cookies
    • Datenschutz
    • Impressum
    • Sicherheitslücken melden

    © Hager Group
