Bodenkanal estrichbündig mit Folie Stahlblech BKF 500x(145-190)mm BKF500145
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Bestellhinweis: Das Produkt ist leider nicht mehr lieferbar. Um eine Alternative zu finden, wenden Sie sich bitte an unseren Kundendienst.
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Abdeckung für Bodenkanal estrichbündig 8 Produkte verfügbar
-
Endstück für Unterflurkanal 1 Produkte verfügbar
-
Anschlussdose für Bodenkanal estrichbündig 9 Produkte verfügbar
-
Traverse für Bodenkanalsysteme estrichbündig 1 Produkte verfügbar
-
Trennwand für Boden-/Aufbodenkanal 13 Produkte verfügbar
-
Mehr sehen 13 weitere Produkte verfügbar
Vervollständigen Sie Ihr System
Technische Merkmale
-
Breite500 mm
-
Länge2400 mm
-
Lichter innerer Querschnitt36100 - 36100 mm²
-
Mindestestrichhöhe145 mm
-
Nivellierbereich145 - 190 mm
-
Anzahl der Einbaueinheiten3
-
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, ohne Geräte)361
-
Maximale Belastung2 - 3 kN
-
BodenpflegeTrocken
-
Kammeranzahl1 - 1
-
Montageart TrennwandSchraubbefestigung
-
Mit TrennwandNein
-
MontageöffnungOhne
-
WerkstoffStahl
-
Werkstoff Seitenwand BodenKunststoff
-
OberflächeVerzinkt
-
Werkstoff DeckelStahl
-
Oberfläche DeckelVerzinkt
-
Abdeckung MontageöffnungNein
-
Deckelbefestigung rastendNein
-
Entkopplungsmöglichkeit Unterteil vom BaukörperJa
-
Mit BodenwanneNein
Downloads
-

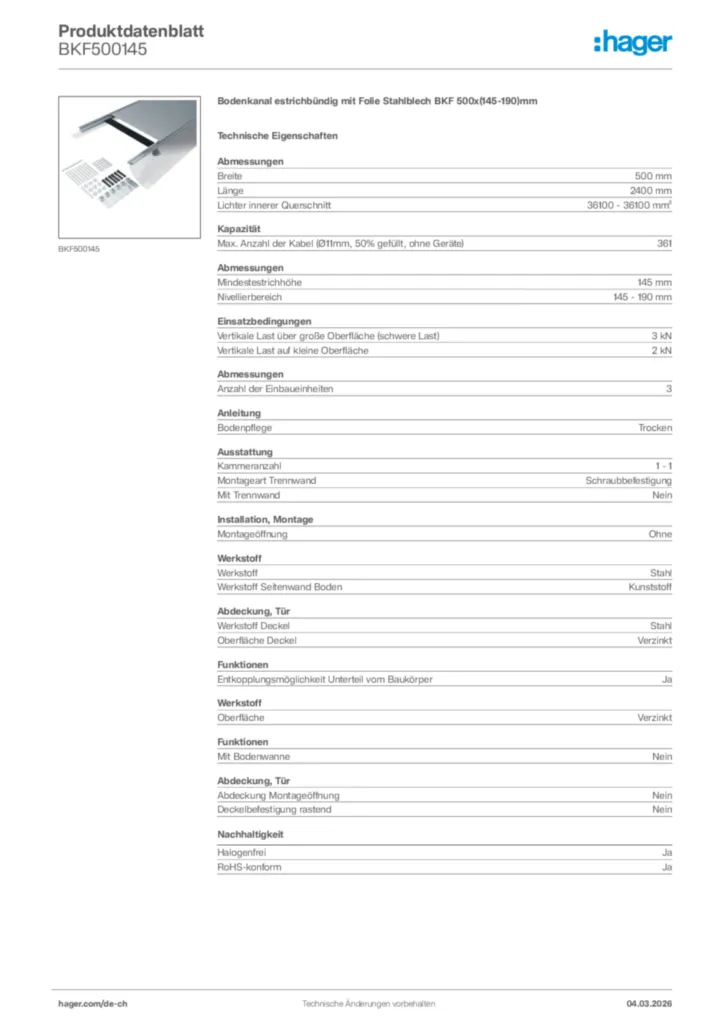

Produktbild
