Fehlerlichtbogen-Schutzeinrichtung AFDD mit LS-Schalter 1P+N 6kA C-10A 2M ARC960D
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein

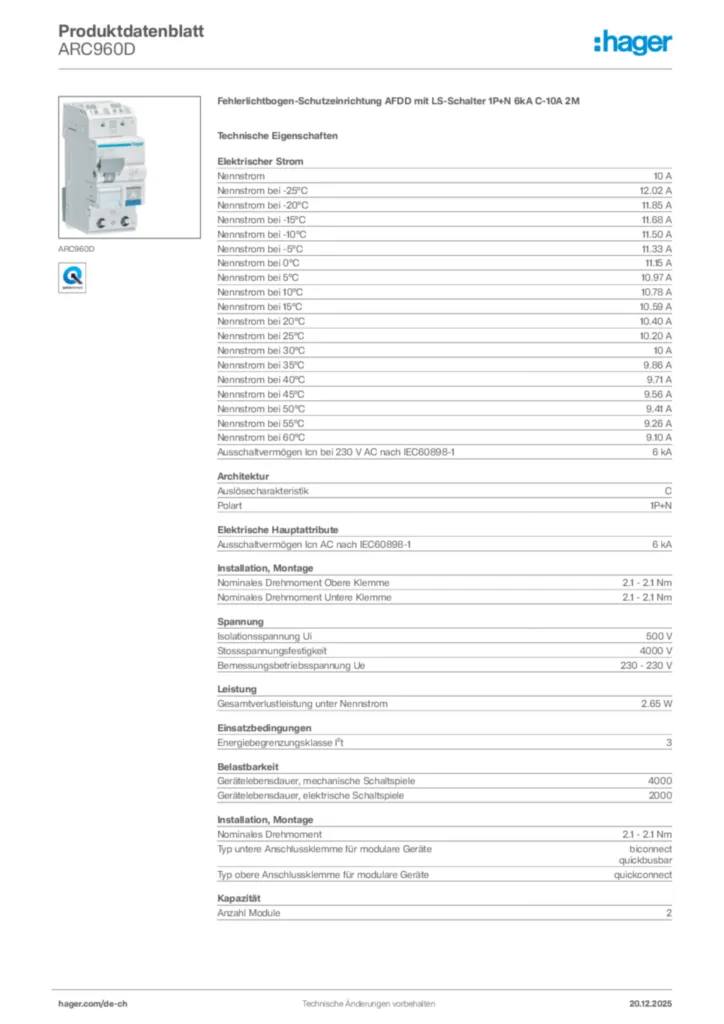

Technische Merkmale
-
Neutralleiterpositionrechts
-
Anzahl der abgesicherten Pole1
-
Polanzahl2 P
-
MontageartDIN Hutschiene (REG)
-
AuslösercharakteristikC
-
Anzahl Module2
-
Ausrichtung obere Anschlussklemme für modulare GeräteAusgerichtete Klemmen
-
Ausrichtung untere Anschlussklemme für modulare GeräteAusgerichtete Klemmen
-
Ausschaltvermögen Icn AC nach IEC 60898-16 kA
-
Bemessungsbetriebsspannung Ue230 V
-
VersorgungsspannungsartAC
-
Isolationsspannung500 V
-
Max. Betriebsspannung253 V
-
Stoßspannungsfestigkeit4 kV
-
Nennstrom10 A
-
Ausschaltvermögen Betriebskurzschlussstrom Ics AC nach IEC 60898-16 kA
-
Einstellung des thermischen Auslösers in AC1.13 / 1.45 In
-
Magnetischer Einstellstrom5 / 10 In
-
Ausschaltvermögen Icn bei 230V AC nach IEC 60898-16 kA
-
Nennstrom bei -25° C12.02 A
-
Nennstrom bei -20° C11.85 A
-
Nennstrom bei -15° C11.68 A
-
Nennstrom bei -10° C11.5 A
-
Nennstrom bei -5° C11.33 A
-
Nennstrom bei 0° C11.15 A
-
Nennstrom bei 5° C10.97 A
-
Nennstrom bei 10° C10.78 A
-
Nennstrom bei 15° C10.59 A
-
Nennstrom bei 20° C10.4 A
-
Nennstrom bei 25° C10.2 A
-
Nennstrom bei 30° C10 A
-
Nennstrom bei 35° C9.86 A
-
Nennstrom bei 40° C9.71 A
-
Nennstrom bei 45° C9.56 A
-
Nennstrom bei 50°C9.41 A
-
Nennstrom bei 55° C9.26 A
-
Nennstrom bei 60°C9.1 A
-
Korrekturfaktor bei 2 nebeneinander montierten LS-Schaltern1
-
Korrekturfaktor bei 3 nebeneinander montierten LS-Schaltern0.95
-
Korrekturfaktor bei 4 und 5 nebeneinander montierten LS-Schaltern0.9
-
Korrekturfaktor bei 6 und mehr nebeneinander montierten LS-Schaltern0.85
-
Tiefe installiertes Produkt70 mm
-
Höhe installiertes Produkt85 mm
-
Breite installiertes Produkt35.5 mm
-
Frequenz50 Hz
-
Maximale Verlustleistung pro Pol nach Produktnorm3 W
-
Gesamtverlustleistung unter Nennstrom2.65 W
-
Verlustleistung pro Pol2.25 W
-
Gerätelebensdauer, elektrische Schaltspiele2000
-
Gerätelebensdauer mechanische Schaltspiele4000
-
Typ obere Anschlussklemme für modulare GeräteQuickConnect
-
Typ untere Schienenklemme für modulare GeräteKunststoff
-
Typ untere Anschlussklemme für modulare GeräteBIconnect - QuickBusbar
-
Obere Demontierbarkeit für modulare ProdukteNein
-
Untere Demontierbarkeit für modulare ProdukteJa
-
Geeignet für UnterputzJa
-
Anschlussquerschnitt am Ausgang mit Schraube, bei flexiblem Leiter1 / 16 mm²
-
Anschlussquerschnitt am Ausgang mit Schraube, bei massivem Leiter1.5 / 25 mm²
-
Anschlussquerschnitt bei starrem Leiter, vorgeschaltete Klemmen mit Schrauben1.5 / 4 mm²
-
Anschlussquerschnitt des Zugangs mit Schrauben, bei flexiblem Leiter1.5 / 4 mm²
-
Klemmenstellung Abgangoffen
-
Klemmenstellung Eingangoffen
-
Länge der für die Erwärmungsprüfung verwendeten Leiter (m) gemäß Produktnorm1 m
-
Leiterquerschnitt für die Erwärmungsprüfung (mm²) nach Produktnorm1.5 mm²
-
QuickConnectja
-
Zusatzeinrichtungen möglichJa
-
Mit durchsichtigem BeschriftungsträgerJa
-
StandardtextEN 62606 ; EN 60898-1
-
Europäische Direktive WEEEbetroffen
-
SchutzartIP20
-
Betriebstemperatur-25…60 °C
-
Energiebegrenzungsklasse I²t3
-
Höhe über N.N.2000 m
-
Lager-/Transporttemperatur-40…70 °C
-
Eichungstemperatur30 °C
-
Umgebungslufttemperatur während der Erwärmungsprüfung nach Produktnorm23.8 °C
-
Max. zulässige Temperatur an zugänglichen Teilen (zum Berühren vorgesehen)54.3 °C
-
Max. zulässige Temperatur an zugänglichen Teilen (manuelle Bedienelemente)45.5 °C
-
Max. zulässige Temperatur an Zugangsteilen (bei Normalbetrieb nicht berührt)67.3 °C
-
Max. zulässige Temperatur an den Klemmen58.5 °C
-
Temp.-Anstiegsbegrenzungen für Zugangsteile (Umschalten) nach Produktnorm25 K
-
Temp.-Anstiegsbegrenzungen für Zugangsteile (nicht berührt) nach Produktnorm60 K
-
Temp.-Anstiegsbegrenzungen für Zugangsteile (berührt) nach Produktnorm40 K
-
Temperaturanstiegsgrenzen für Klemmen nach Produktnorm60 K
-
Temperaturanstieg an Zugangsteilen bei In gemessen (manuelle Bedienelemente)5.5 K
-
Temperaturanstieg gemessen an Zugangsteilen bei In (nicht im Normalbetrieb)27.3 K
-
Temperaturanstieg gemessen an Zugangsteilen bei In (zum Berühren vorgesehen)14.3 K
-
Temperaturanstieg gemessen an den Klemmen bei In18.5 K
