Brandschutzschalter Hager AFDD+LS-Schalter, 1P+N 10kA B13A ARC513D
Das Produkt ist leider nicht mehr lieferbar. Um eine Alternative zu finden, wenden Sie sich bitte an unseren Kundendienst.
catalog.lists.product_addition.login_popup.title
catalog.lists.product_addition.login_popup.descriptive_text
catalog.transfer_popup.title
catalog.product_page.tranfer_popup.descriptive_text
product.page.accessories.title
product.page.accessories.associated-products
-
Mechanisches Zubehör für Niederspannungskomponenten 1 product.page.accessories.products-available -
Unterspannungsauslöser 1 product.page.accessories.products-available -
Arbeitsstromauslöser 2 product.page.accessories.products-available -
Verriegelungsfunktionen 1 product.page.accessories.products-available -
Hilfsschalterblock 2 product.page.accessories.products-available -
Klemmenabdeckung 2 product.page.accessories.products-available
product.page.accessories.title-modal
-
LZ060
Distanzstück für Wärmeentlastung
CHF 1.55 / St.*
-
MZ206
Unterspannungsauslöser für MCB RCBO < 125A 230V AC
CHF 61.10 / St.*
-
MZ204
Arbeitstromauslöser für MCB RCBO < 125A 24-48V AC 12-48V DC
CHF 64.50 / St.* -
MZ203Arbeitstromauslöser für MCB RCBO < 125A 230-415V AC 110-130V DC
CHF 61.10 / St.*
-
MZN176
Plombierdraht zum Plombieren der Modulargeräte
CHF 19.75 / 10 St.*
-
AZ002
1 Satz von 2Klemmenabdeckung plombierbar grau FI-LS 2M
CHF 2.15 / St.* -
AZN003Untere Klemmenabdeckung IP2X für FI-LS
CHF 2.15 / St.*
-
KDN280BPhasenschiene 2 polig mit Gabelanschluss 16mm² 80A 57 Module
CHF 64.70 / St.* -
KDN451EPhasenschiene 3 polig+N mit Gabelanschluss 16mm² 80A 54 Module
CHF 153.00 / St.* -
KDN451DPhasenschiene 3 polig+N mit Gabelanschluss 16mm² 80A 12 Module
CHF 29.45 / St.* -
KDN280APhasenschiene 2 polig mit Gabelanschluss 16mm² 80A 12 Module
CHF 15.45 / St.* -
KDN263APhasenschiene 2 polig mit Gabelanschluss 10mm² 63A 12 Module
CHF 15.05 / St.*
-
KZN024Endkappe für Phasenschiene 4 polig (1 Stk.)
CHF 10.20 / 10 St.* -
KZN023Endkappe für Phasenschiene 2 und 3 polig (1 Stk.)
CHF 10.20 / 10 St.*
Technische Merkmale
Elektrischer Strom
-
Nennstrom13 A
-
Nennstrom bei -25°C15,38 A
-
Nennstrom bei -20°C15,16 A
-
Nennstrom bei -15°C14,95 A
-
Nennstrom bei -10°C14,73 A
-
Nennstrom bei -5°C14,51 A
-
Nennstrom bei 0°C14,3 A
-
Nennstrom bei 5°C14,08 A
-
Nennstrom bei 10°C13,87 A
-
Nennstrom bei 15°C13,65 A
-
Nennstrom bei 20°C13,43 A
-
Nennstrom bei 25°C13,22 A
-
Nennstrom bei 30°C13 A
-
Nennstrom bei 35°C12,81 A
-
Nennstrom bei 40°C12,62 A
-
Nennstrom bei 45°C12,42 A
-
Nennstrom bei 50°C12,23 A
-
Nennstrom bei 55°C12,04 A
-
Nennstrom bei 60°C11,85 A
-
Ausschaltvermögen Icn bei 230 V AC nach IEC60898-110 kA
Architektur
-
AuslösecharakteristikB
-
Polanzahl2
-
Polart1P+N
Elektrische Hauptattribute
-
Ausschaltvermögen Icn AC nach IEC60898-110 kA
Installation, Montage
-
Nominales Drehmoment Obere Klemme2 - 2 Nm
-
Nominales Drehmoment Untere Klemme2 - 2 Nm
-
Nominales Drehmoment2 - 2 Nm
-
Typ untere Anschlussklemme für modulare Gerätebiconnect
-
Typ obere Anschlussklemme für modulare GeräteSchraubanschluss
Spannung
-
Isolationsspannung Ui500 V
-
Stossspannungsfestigkeit4000 V
-
Bemessungsbetriebsspannung Ue230 - 230 V
Leistung
-
Gesamtverlustleistung unter Nennstrom4,24 W
Einsatzbedingungen
-
Energiebegrenzungsklasse I²t3
-
Betriebstemperatur-25 - 60 °C
-
Lager-/Transporttemperatur-40 - 70 °C
Belastbarkeit
-
Gerätelebensdauer, mechanische Schaltspiele4000
-
Gerätelebensdauer, elektrische Schaltspiele2000
Kapazität
-
Anzahl Module2
Abmessungen
-
Höhe85 mm
-
Breite35,50 mm
-
Tiefe70 mm
Anschluss
-
Anschlussquerschnitt des Ausgangs mit Schrauben, bei flexiblem Leiter1 - 16 mm²
-
Anschlussquerschnitt des Ausgangs mit Schrauben, bei massivem Leiter1,5 - 25,0 mm²
-
Anschlussquerschnitt des Eingangs mit Schrauben, bei flexiblem Leiter1 - 16 mm²
-
Anschlussquerschnitt des Eingangs mit Schrauben, bei massivem Leiter1,5 - 25,0 mm²
Frequenz
-
Frequenz50 - 50 Hz
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild ARC513D
-

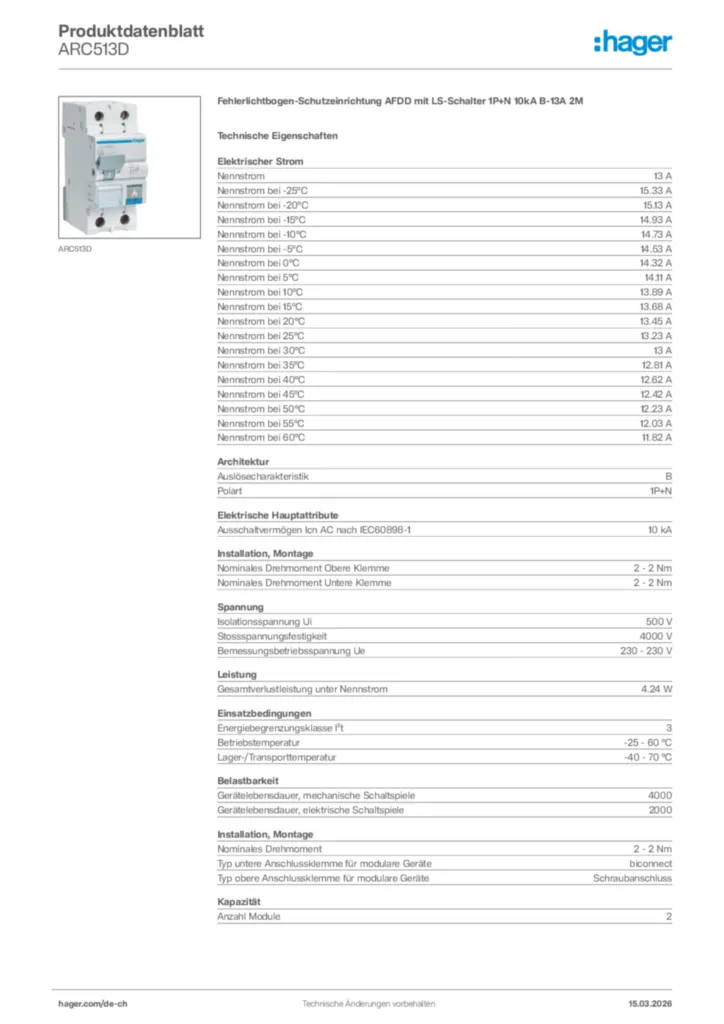

GeneratedProductDatasheet
