Brandschutzschalter Hager AFDD+LS-Schalter, 1P+N 10kA B6A ARC506D
EAN-Nr.
3250611019862
E-nr.
806 046 004
VPE
1 Stück
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Das Produkt ist leider nicht mehr lieferbar. Um eine Alternative zu finden, wenden Sie sich bitte an unseren Kundendienst.
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Mechanisches Zubehör für Niederspannungskomponenten 1 Produkte verfügbar -
Unterspannungsauslöser 1 Produkte verfügbar -
Arbeitsstromauslöser 2 Produkte verfügbar -
Verriegelungsfunktionen 1 Produkte verfügbar -
Hilfsschalterblock 2 Produkte verfügbar -
Schutzkappe/-streifen für Phasenschiene 2 Produkte verfügbar
Optionales Zubehör
-
LZ060
Distanzstück für Wärmeentlastung
1.45 CHF / Stück*
-
MZ206
Unterspannungsauslöser für MCB RCBO < 125A 230V AC
56.80 CHF / Stück*
-
MZ204
Arbeitstromauslöser für MCB RCBO < 125A 24-48V AC 12-48V DC
59.90 CHF / Stück* -
MZ203Arbeitstromauslöser für MCB RCBO < 125A 230-415V AC 110-130V DC
56.80 CHF / Stück*
-
MZN176
Plombierdraht zum Plombieren der Modulargeräte
18.40 CHF / 10 Stück*
-
MZ202
Signalkontakt für MCB RCBO < 125A 1 Schließer und 1 Öffner 6A 240V
26.25 CHF / Stück* -
MZ201Hilfskontakt für MCB RCBO < 125A 1 Schließer und 1 Öffner 6A 240V
22.65 CHF / Stück*
-
KZN023
Endkappe für Phasenschiene 2 und 3 polig (1 Stk.)
9.45 CHF / 10 Stück* -
KZN024Endkappe für Phasenschiene 4 polig (1 Stk.)
9.45 CHF / 10 Stück*
-
AZ0021 Satz von 2Klemmenabdeckung plombierbar grau FI-LS 2M
2.00 CHF / Stück* -
AZN003Untere Klemmenabdeckung IP2X für FI-LS
2.00 CHF / Stück*
-
KDN263APhasenschiene 2 polig mit Gabelanschluss 10mm² 63A 12 Module
14.00 CHF / Stück* -
KDN280BPhasenschiene 2 polig mit Gabelanschluss 16mm² 80A 57 Module
60.30 CHF / Stück* -
KDN451EPhasenschiene 3 polig+N mit Gabelanschluss 16mm² 80A 54 Module
142.50 CHF / Stück* -
KDN451DPhasenschiene 3 polig+N mit Gabelanschluss 16mm² 80A 12 Module
27.45 CHF / Stück* -
KDN280APhasenschiene 2 polig mit Gabelanschluss 16mm² 80A 12 Module
14.40 CHF / Stück*
Technische Merkmale
Elektrischer Strom
-
Nennstrom6 A
-
Nennstrom bei -25°C7,23 A
-
Nennstrom bei -20°C7,13 A
-
Nennstrom bei -15°C7,03 A
-
Nennstrom bei -10°C6,92 A
-
Nennstrom bei -5°C6,81 A
-
Nennstrom bei 0°C6,70 A
-
Nennstrom bei 5°C6,59 A
-
Nennstrom bei 10°C6,48 A
-
Nennstrom bei 15°C6,36 A
-
Nennstrom bei 20°C6,24 A
-
Nennstrom bei 25°C6,12 A
-
Nennstrom bei 30°C6 A
-
Nennstrom bei 35°C5,90 A
-
Nennstrom bei 40°C5,80 A
-
Nennstrom bei 45°C5,70 A
-
Nennstrom bei 50°C5,60 A
-
Nennstrom bei 55°C5,49 A
-
Nennstrom bei 60°C5,38 A
Architektur
-
AuslösecharakteristikB
-
Polart1P+N
Elektrische Hauptattribute
-
Ausschaltvermögen Icn AC nach IEC60898-110 kA
Installation, Montage
-
Nominales Drehmoment Obere Klemme2 - 2 Nm
-
Nominales Drehmoment Untere Klemme2 - 2 Nm
-
Nominales Drehmoment2 - 2 Nm
-
Typ untere Anschlussklemme für modulare Gerätebiconnect
-
Typ obere Anschlussklemme für modulare GeräteSchraubanschluss
Spannung
-
Isolationsspannung Ui500 V
-
Stossspannungsfestigkeit4000 V
-
Bemessungsbetriebsspannung Ue230 - 230 V
Leistung
-
Gesamtverlustleistung unter Nennstrom2,16 W
Einsatzbedingungen
-
Energiebegrenzungsklasse I²t3
-
Betriebstemperatur-25 - 60 °C
-
Lager-/Transporttemperatur-40 - 70 °C
Belastbarkeit
-
Gerätelebensdauer, mechanische Schaltspiele4000
-
Gerätelebensdauer, elektrische Schaltspiele2000
Kapazität
-
Anzahl Module2
Abmessungen
-
Höhe85 mm
-
Breite35,50 mm
-
Tiefe70 mm
Frequenz
-
Frequenz50 - 50 Hz
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild ARC506D
-

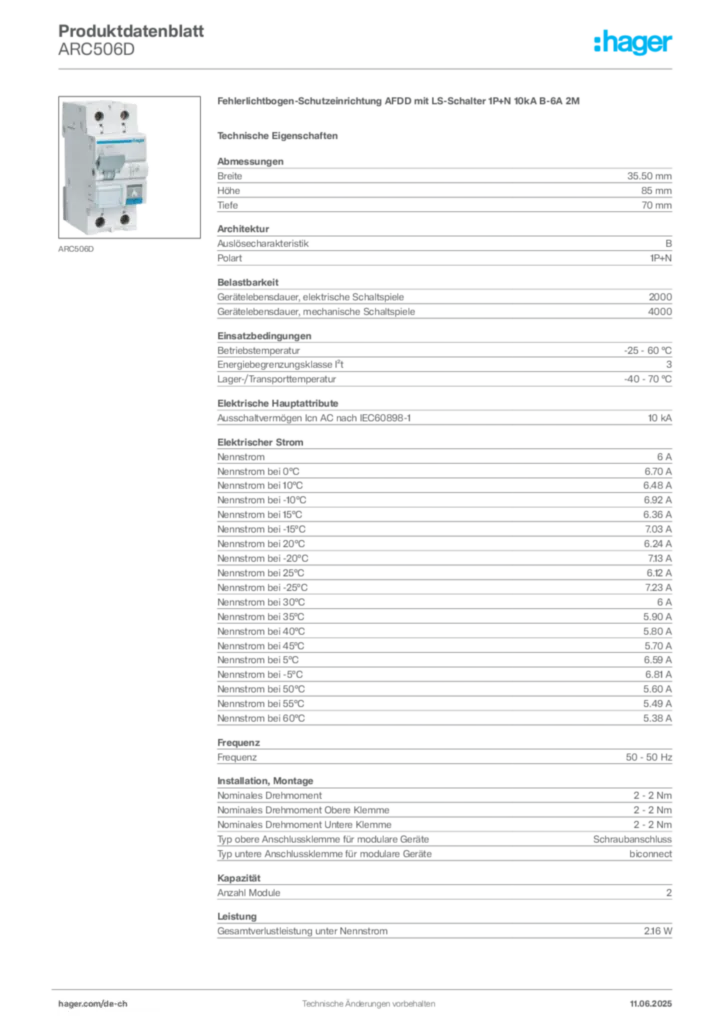

Product datasheet

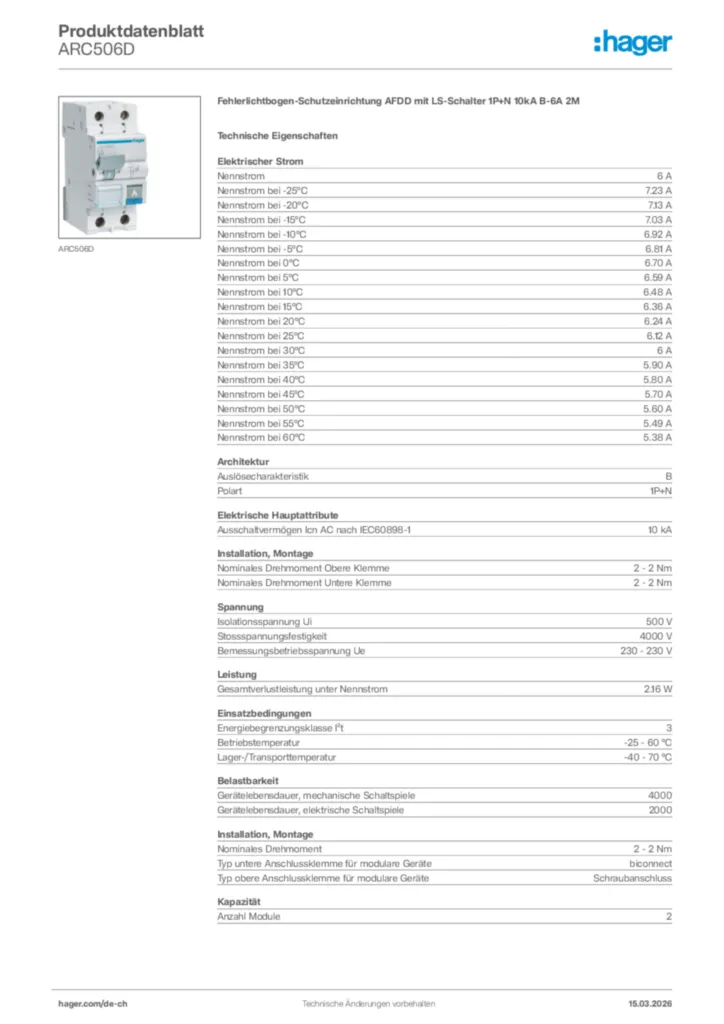

Hager Produktdatenblatt ARC506D
Fehlerlichtbogen-Schutzeinrichtung AFDD mit LS-Schalter 1P+N 10kA B-6A 2M
PDF -
Montageanleitung
Installationsanleitung für ARC506D, ARC906D - Fehlerlichtbogen-Schutzeinrichtung AFDD mit LS-Schalter (DE-FI, EN, Stand: 05.2019)
Montageanleitung en-GB, fi-FI, de-DE 2019-05-02
PDF830,83 kB
Montageanleitung en-GB, fi-FI, de-DE, nl-NL 2023-05-30
PDF775,85 kB -
Technischer Anhang (Einzelprodukt)
Verlustleistungsdatenblatt
Technischer Anhang (Einzelprodukt) de-DE 2021-10-20
PDF847,80 kB -
Konformitätserklärung
Konformitätserklärung en-GB 2025-10-22
PDF400,67 kB
