FI/LS-Schalter Hager RCBO QC 2P 230V Char.C 13A 0.03A Typ A 6kA 2TE ADS913QC
Fehlerstrom-/Leitungsschutzschalter Hager RCBO quickconnect, Polzahl (gesamt) 2, Anzahl der abgesicherten Pole 1, Bemessungsspannung 230 V, Auslösecharakteristik C, Bemessungsstrom 13 A, Bemessungsfehlerstrom 0.03 A, Fehlerstrom-Typ A, Bemessungsabschaltvermögen nach EN 61009 6 kA, Breite in Teilungseinheiten 2
EAN-Nr.
3250611027614
E-nr.
805 159 264
VPE
1 Stück
Rabattgruppe
A2
Preis*
138.00 CHF
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie einen Wiederverkäufer
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Unterspannungsauslöser 1 Produkte verfügbar -
Arbeitsstromauslöser 2 Produkte verfügbar -
Verriegelungsfunktionen 1 Produkte verfügbar -
Hilfsschalterblock 2 Produkte verfügbar
Kompatible Produkte
-
Passend zu 28 Produkte verfügbar
Optionales Zubehör
-
MZ206
Unterspannungsauslöser für MCB RCBO < 125A 230V AC
56.80 CHF / Stück*
-
MZ204
Arbeitstromauslöser für MCB RCBO < 125A 24-48V AC 12-48V DC
59.90 CHF / Stück* -
MZ203Arbeitstromauslöser für MCB RCBO < 125A 230-415V AC 110-130V DC
56.80 CHF / Stück*
-
MZN176
Plombierdraht zum Plombieren der Modulargeräte
18.40 CHF / 10 Stück*
-
MZ202
Signalkontakt für MCB RCBO < 125A 1 Schließer und 1 Öffner 6A 240V
26.25 CHF / Stück* -
MZ201Hilfskontakt für MCB RCBO < 125A 1 Schließer und 1 Öffner 6A 240V
22.65 CHF / Stück*
-
KZN023Endkappe für Phasenschiene 2 und 3 polig (1 Stk.)
9.45 CHF / 10 Stück* -
KZN024Endkappe für Phasenschiene 4 polig (1 Stk.)
9.45 CHF / 10 Stück*
-
AZ0021 Satz von 2Klemmenabdeckung plombierbar grau FI-LS 2M
2.00 CHF / Stück* -
AZN003Untere Klemmenabdeckung IP2X für FI-LS
2.00 CHF / Stück*
-
KDN263APhasenschiene 2 polig mit Gabelanschluss 10mm² 63A 12 Module
14.00 CHF / Stück* -
KDN280BPhasenschiene 2 polig mit Gabelanschluss 16mm² 80A 57 Module
60.30 CHF / Stück* -
KDN451EPhasenschiene 3 polig+N mit Gabelanschluss 16mm² 80A 54 Module
142.50 CHF / Stück* -
KDN451DPhasenschiene 3 polig+N mit Gabelanschluss 16mm² 80A 12 Module
27.45 CHF / Stück* -
KDN280APhasenschiene 2 polig mit Gabelanschluss 16mm² 80A 12 Module
14.40 CHF / Stück*
Passend zu
-
UD31B3Baustein, universN, 450x250mm, für Reiheneinbaugeräte waagerecht, 3x10 PLE
77.00 CHF / Stück* -
UD32B2Baustein, universN, 450x500mm, für Reiheneinbaugeräte waagerecht, 3x26 PLE
107.50 CHF / Stück* -
UD22B2Baustein, universN, 300x500mm, für Reiheneinbaugeräte waagerecht, 2x26 PLE
74.70 CHF / Stück* -
UD13B2Baustein, universN, 150x750mm, für Reiheneinbaugeräte waagerecht, 1x40 PLE
152.00 CHF / Stück* -
UD12B2Baustein, universN, 150x500mm, für Reiheneinbaugeräte, waagerecht, 1x26 PLE
61.40 CHF / Stück* -
UD42B1Baustein, universN, 600x500mm, für Reiheneinbaugeräte waagerecht, 8x12 PLE
172.00 CHF / Stück* -
UD41B1Baustein, universN, 600x250mm, für Reiheneinbaugeräte waagerecht, 4x12 PLE
136.50 CHF / Stück* -
UD33B1Baustein, universN, 450x750mm, für Reiheneinbaugeräte waagerecht, 9x12 PLE
211.00 CHF / Stück* -
UD32B1Baustein, universN, 450x500mm, für Reiheneinbaugeräte waagerecht, 6x12 PLE
93.10 CHF / Stück* -
UD31B1Baustein, universN, 450x250mm, für Reiheneinbaugeräte waagerecht, 3x12 PLE
75.70 CHF / Stück* -
UD23B1Baustein, universN, 300x750mm, für Reiheneinbaugeräte waagerecht, 6x12 PLE
174.50 CHF / Stück* -
UD22B1Baustein, universN, 300x500mm, für Reiheneinbaugeräte waagerecht, 4x12 PLE
75.40 CHF / Stück* -
UD21B1Baustein, universN, 300x250mm, für Reiheneinbaugeräte waagerecht, 2x12 PLE
70.70 CHF / Stück* -
UD13B1Baustein, universN, 150x750mm, für Reiheneinbaugeräte waagerecht, 3x12 PLE
141.00 CHF / Stück* -
UD12B1Baustein, universN, 150x500mm, für Reiheneinbaugeräte waagerecht, 2x12 PLE
61.40 CHF / Stück* -
UD11B1Baustein, universN, 150x250mm, für Reiheneinbaugeräte waagerecht, 1x12 PLE
44.75 CHF / Stück* -
UD11B3Baustein, universN, 150x250mm, für Reiheneinbaugeräte waagerecht, 1x10 PLE
66.80 CHF / Stück* -
UD11B4Baustein, universN, 225x250mm, für Reiheneinbaugeräte waagerecht, 1x10 PLE
72.60 CHF / Stück* -
UD12B3Baustein, universN, 150x500mm, für Reiheneinbaugeräte, waagerecht, 1x24 PLE
60.80 CHF / Stück* -
UD12B4Baustein, universN, 225x500mm, für Reiheneinbaugeräte, waagerecht, 1x24 PLE
90.60 CHF / Stück*
Technische Merkmale
Architektur
-
Polart1P+N
-
AuslösecharakteristikC
Elektrischer Strom
-
Nennstrom13 A
-
Bemessungsfehlerstrom Idn30 mA
-
Nennstrom bei -25°C15,2 A
-
Nennstrom bei -20°C15,01 A
-
Nennstrom bei -15°C14,82 A
-
Nennstrom bei -10°C14,63 A
-
Nennstrom bei -5°C14,44 A
-
Nennstrom bei 0°C14,24 A
-
Nennstrom bei 5°C14,04 A
-
Nennstrom bei 10°C13,84 A
-
Nennstrom bei 15°C13,63 A
-
Nennstrom bei 20°C13,43 A
-
Nennstrom bei 25°C13,21 A
-
Nennstrom bei 30°C13 A
-
Nennstrom bei 35°C12,78 A
-
Nennstrom bei 40°C12,56 A
-
Nennstrom bei 50°C12,1 A
-
Nennstrom bei 55°C11,87 A
-
Nennstrom bei 60°C11,63 A
-
Korrekturfaktor bei 2 nebeneinander montierten LS-Schaltern1
-
Korrekturfaktor bei 3 nebeneinander montierten LS-Schaltern0,95
-
Korrekturfaktor bei 4 und 5 nebeneinander montierten LS-Schaltern0,90
-
Einstellung des thermischen Auslösers in AC1,13 - 1,45 A
-
Korrekturfaktor bei 6 nebeneinander montierten LS-Schaltern0,85
Sicherheit
-
Typ des FehlerstromschutzesA
-
Schutzart IPIP2X
Elektrische Hauptattribute
-
Ausschaltvermögen Icn AC nach IEC60898-16 kA
Spannung
-
Isolationsspannung Ui500 V
-
Stossspannungsfestigkeit4000 V
-
Max. Betriebsspannung253 V
-
Bemessungsbetriebsspannung Ue230 - 230 V
-
Überspannungskategorie gemäss IEC60947-1 2.5.60 Tabelle H13
Leistung
-
Gesamtverlustleistung unter Nennstrom4,8 W
Frequenz
-
Frequenz50 - 50 Hz
Einsatzbedingungen
-
Höhe über N.N.2000 m
-
Energiebegrenzungsklasse I²t3
-
Betriebstemperatur-25 - 40 °C
-
Lager-/Transporttemperatur-25 - 70 °C
Belastbarkeit
-
Gerätelebensdauer, elektrische Schaltspiele2000
-
Gerätelebensdauer, mechanische Schaltspiele4000
Anschluss
-
Anschlussquerschnitt des Eingangs mit Schrauben, bei flexiblem Leiter1,5 - 4,0 mm²
-
Anschlussquerschnitt des Eingangs mit Schrauben, bei massivem Leiter1,5 - 4,0 mm²
-
Anschlussquerschnitt des Ausgangs mit Schrauben, bei flexiblem Leiter1 - 16 mm²
-
Anschlussquerschnitt des Ausgangs mit Schrauben, bei massivem Leiter1 - 25 mm²
Installation, Montage
-
Nominales Drehmoment2,10 - 2,10 Nm
-
Typ obere Anschlussklemme für modulare Gerätequickconnect
-
Typ untere Anschlussklemme für modulare Gerätebiconnect, quickbusbar
Kapazität
-
Anzahl Module2
Abmessungen
-
Höhe94 mm
-
Breite35 mm
-
Tiefe68 mm
Kompatibilität
-
Geeignet für DIN SchieneJa
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild ADS913QC
-

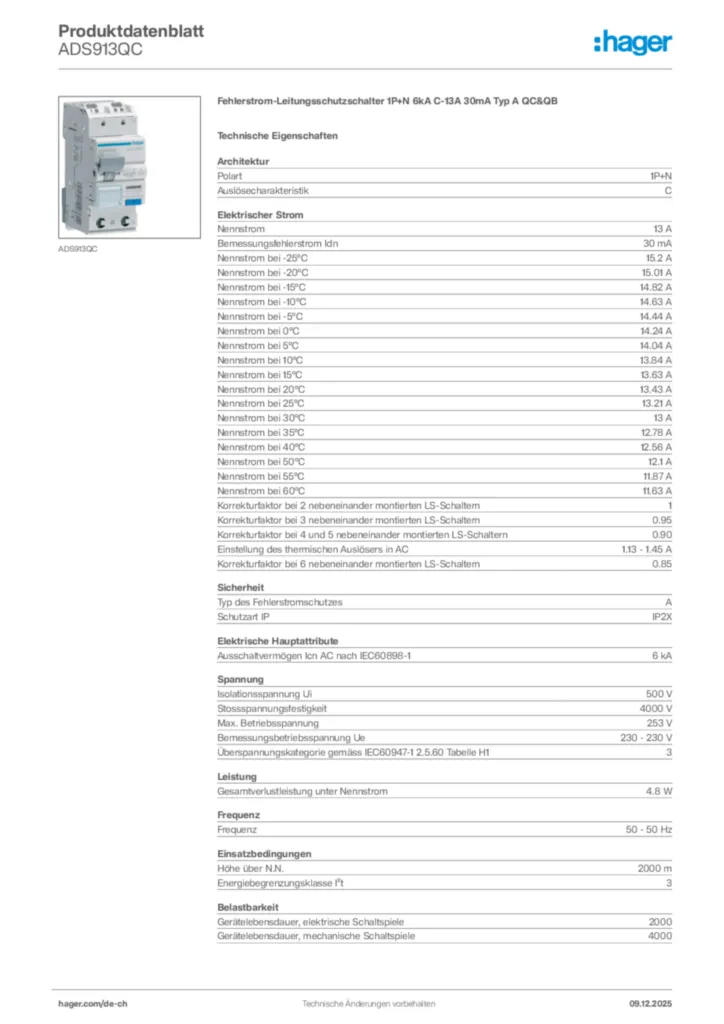

Product datasheet
Hager Produktdatenblatt ADS913QC
Fehlerstrom-Leitungsschutzschalter 1P+N 6kA C-13A 30mA Typ A QC&QB
PDF -
Konformitätserklärung
Declaration
Konformitätserklärung International 2018-12-21
PDF118,30 kB
