Fehlerstrom-/Leitungsschutzschalter Hager RCBO, Polzahl (gesamt) 4, Anzahl der abgesicherten Pole 4, Bemessungsspannung 400 V, Auslösecharakteristik C, Bemessungsstrom 13 A, Bemessungsfehlerstrom 0.03 A, Fehlerstrom-Typ A HI, Bemessungsabschaltvermögen nach EN 61009 10 kA, Breite in Teilungseinheiten 4
EAN-Nr.
3250611015130
E-nr.
806 189 364
VPE
1 Stück
Rabattgruppe
A2
FI/LS-Schalter Hager RCBO 4P 400V Char.C 13A 0.03A Typ A HI 10kA 4TE verzögert ADR463C
Preis*
270.00 CHF
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie einen Grosshandel
Wählen Sie Ihren Grosshandel aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Verriegelungsfunktionen 2 Produkte verfügbar -
Mechanisches Zubehör für Niederspannungskomponenten 1 Produkte verfügbar -
Unterspannungsauslöser 1 Produkte verfügbar -
Arbeitsstromauslöser 2 Produkte verfügbar -
Hilfsschalterblock 3 Produkte verfügbar -
Modulare Phasenschiene 3 Produkte verfügbar
Optionales Zubehör
-
MZN175
Abschließvorrichtung für Leitungsschutzschalter FI-Schalter FI-LS-Schalter
14.55 CHF / Stück* -
MZN176Plombierdraht zum Plombieren der Modulargeräte
18.65 CHF / 10 Stück*
-
LZ060
Distanzstück für Wärmeentlastung
1.45 CHF / Stück*
-
MZ206
Unterspannungsauslöser für MCB RCBO < 125A 230V AC
57.70 CHF / Stück*
-
MZ204
Arbeitstromauslöser für MCB RCBO < 125A 24-48V AC 12-48V DC
60.90 CHF / Stück* -
MZ203Arbeitstromauslöser für MCB RCBO < 125A 230-415V AC 110-130V DC
57.70 CHF / Stück*
-
MZ202
Signalkontakt für MCB RCBO < 125A 1 Schließer und 1 Öffner 6A 240V
26.60 CHF / Stück* -
MZ201Hilfskontakt für MCB RCBO < 125A 1 Schließer und 1 Öffner 6A 240V
22.95 CHF / Stück* -
MZ221Hilfskontakt strömen und kleinen spannungen 1S+1Ö 5/10mA 12/48V AC/DC
25.55 CHF / Stück*
-
KDN480B
Phasenschiene 4 polig mit Gabelanschluss 16mm² 80A 56 Module
109.50 CHF / Stück* -
KDR463BTeilbare Phasenschiene 4P 63A Gabelanschluss 10mm² 57C
79.50 CHF / Stück* -
KDN480APhasenschiene 4 polig mit Gabelanschluss 16mm² 80A 12 Module
26.00 CHF / Stück*
Technische Merkmale
Elektrischer Strom
-
Nennstrom13 A
-
Bemessungsfehlerstrom Idn30 mA
-
Ausschaltvermögen Icn bei 400 V AC nach IEC60898-110 kA
-
Nennstrom bei -25°C15,50 A
-
Nennstrom bei -20°C15,30 A
-
Nennstrom bei -15°C15,10 A
-
Nennstrom bei -10°C14,90 A
-
Nennstrom bei -5°C14,70 A
-
Nennstrom bei 0°C14,40 A
-
Nennstrom bei 5°C14,20 A
-
Nennstrom bei 10°C14 A
-
Nennstrom bei 15°C13,70 A
-
Nennstrom bei 20°C13,50 A
-
Nennstrom bei 25°C13,30 A
-
Nennstrom bei 30°C13 A
-
Nennstrom bei 35°C12,70 A
-
Nennstrom bei 40°C12,50 A
-
Nennstrom bei 45°C12,20 A
-
Nennstrom bei 50°C11,90 A
-
Nennstrom bei 55°C11,60 A
-
Nennstrom bei 60°C11,30 A
Architektur
-
Position NeutralleiterLinks, Rechts
-
Polart4P
-
Polanzahl abgesichert4
Kapazität
-
Anzahl Module4
Sicherheit
-
Schutzart IPIP20
Spannung
-
VersorgungsspannungsartAC
-
Bemessungsbetriebsspannung Ue230 - 400 V
-
Isolationsspannung Ui500 V
-
Isolationsfestigkeit2 kV
-
Stossspannungsfestigkeit4000 V
-
Überspannungskategorie gemäss IEC60947-1 2.5.60 Tabelle H13
Elektrische Hauptattribute
-
Ausschaltvermögen Icn AC nach IEC60898-110 kA
Installation, Montage
-
Nominales Drehmoment Obere Klemme2 - 2 Nm
-
Nominales Drehmoment Untere Klemme2 - 2 Nm
-
Nominales Drehmoment2 - 2 Nm
-
360° MontagemöglichkeitJa
-
Typ obere Anschlussklemme für modulare GeräteSchraubanschluss
-
Typ untere Anschlussklemme für modulare Gerätebiconnect
Frequenz
-
Frequenz50 - 50 Hz
Anschluss
-
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei flexiblem Leiter1 - 16 mm²
-
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei massivem Leiter1 - 25 mm²
-
Anschlussquerschnitt des Eingangs mit Schrauben, bei flexiblem Leiter1 - 16 mm²
-
Anschlussquerschnitt des Eingangs mit Schrauben, bei massivem Leiter1 - 25 mm²
Einsatzbedingungen
-
Energiebegrenzungsklasse I²t3
-
Betriebstemperatur-25 - 40 °C
Abmessungen
-
Höhe84 mm
-
Breite71 mm
-
Tiefe70 mm
Leistung
-
Gesamtverlustleistung unter Nennstrom10,10 W
Anschlussmöglichkeiten
-
Anschluss-/SteckertypSchraubanschluss
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild ADR463C
-
Product datasheet

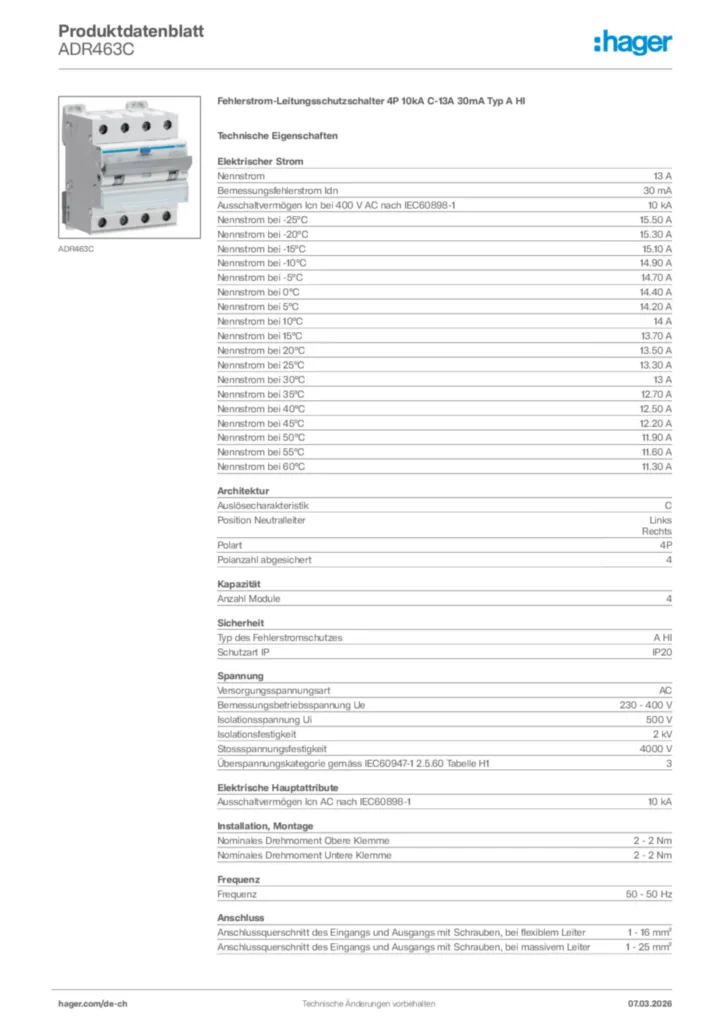

Hager Produktdatenblatt ADR463C
