Reiheneinbaugeräte

FI/LS-Schalter Hager RCBO QC 2P 230V Char.C 13A 0.03A 6kA 2TE ADH913QC

Name: ADH913QC
Brand: Hager
SKU: ADH913QC
Price: 162 CHF

Fehlerstrom-/Leitungsschutzschalter Hager RCBO quickconnect, Polzahl (gesamt) 2, Anzahl der abgesicherten Pole 1, Bemessungsspannung 230 V, Auslösecharakteristik C, Bemessungsstrom 13 A, Bemessungsfehlerstrom 0.03 A, Bemessungsabschaltvermögen nach EN 61009 6 kA, Breite in Teilungseinheiten 2

EAN-Nr.

3250611027713

E-nr.

805 159 364

VPE

1 Stück

Rabattgruppe

Preis*

162.00 CHF

/ Stück *

Zubehör
Technische Merkmale
Ökologischer Wert
Dokumentationen
Weitere Produkte

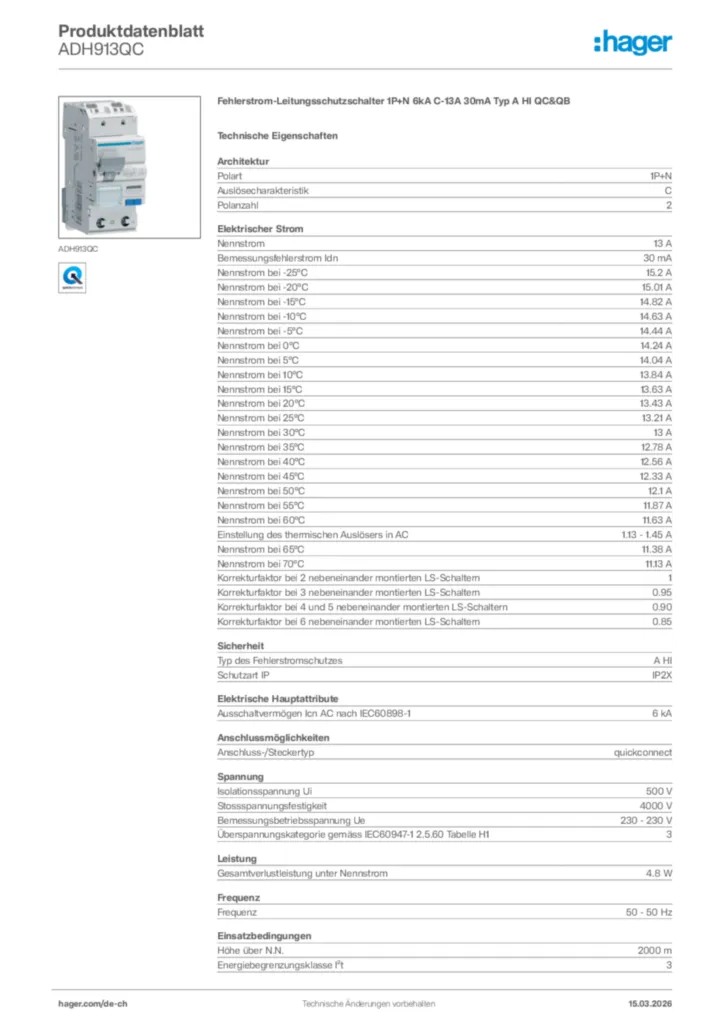

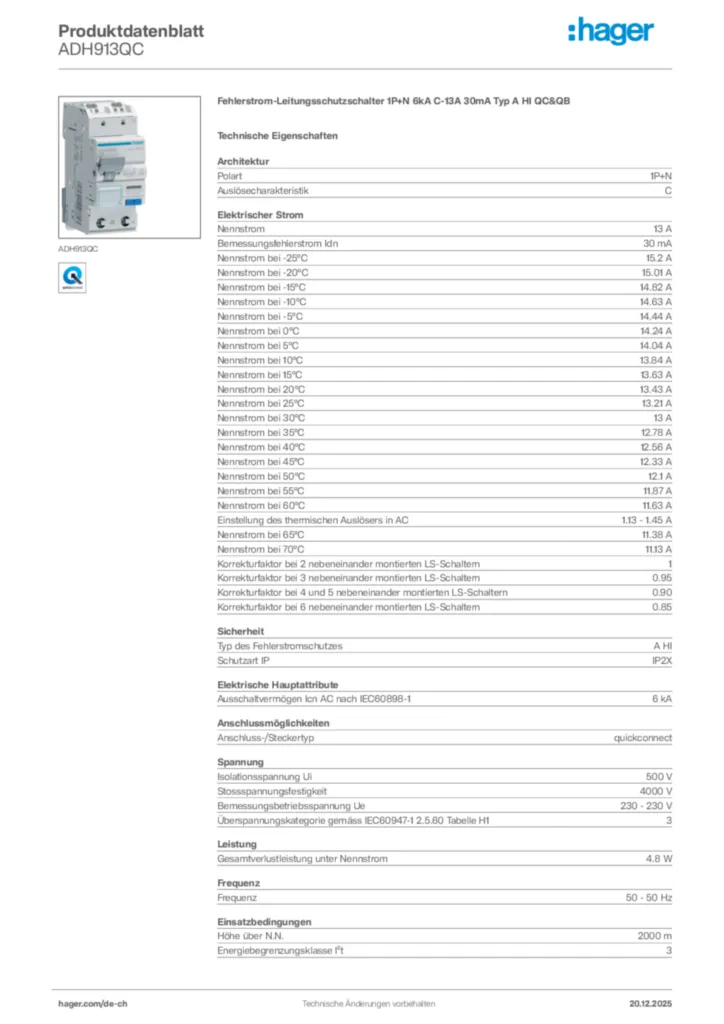

Produktdatenblatt herunterladen

Vervollständigen Sie Ihr System

Unterspannungsauslöser 1 Produkte verfügbar
Arbeitsstromauslöser 2 Produkte verfügbar
Verriegelungsfunktionen 1 Produkte verfügbar
Hilfsschalterblock 2 Produkte verfügbar
Schutzkappe/-streifen für Phasenschiene 2 Produkte verfügbar
Klemmenabdeckung 2 Produkte verfügbar

Technische Merkmale

Polart

1P+N
Auslösecharakteristik

C

Nennstrom

13 A
Bemessungsfehlerstrom Idn

30 mA
Nennstrom bei -25°C

15,2 A
Nennstrom bei -20°C

15,01 A
Nennstrom bei -15°C

14,82 A
Nennstrom bei -10°C

14,63 A
Nennstrom bei -5°C

14,44 A
Nennstrom bei 0°C

14,24 A
Nennstrom bei 5°C

14,04 A
Nennstrom bei 10°C

13,84 A
Nennstrom bei 15°C

13,63 A
Nennstrom bei 20°C

13,43 A
Nennstrom bei 25°C

13,21 A
Nennstrom bei 30°C

13 A
Nennstrom bei 35°C

12,78 A
Nennstrom bei 40°C

12,56 A
Nennstrom bei 45°C

12,33 A
Nennstrom bei 50°C

12,1 A
Nennstrom bei 55°C

11,87 A
Nennstrom bei 60°C

11,63 A
Einstellung des thermischen Auslösers in AC

1,13 - 1,45 A
Nennstrom bei 65°C

11,38 A
Nennstrom bei 70°C

11,13 A
Korrekturfaktor bei 2 nebeneinander montierten LS-Schaltern

1
Korrekturfaktor bei 3 nebeneinander montierten LS-Schaltern

0,95
Korrekturfaktor bei 4 und 5 nebeneinander montierten LS-Schaltern

0,90
Korrekturfaktor bei 6 nebeneinander montierten LS-Schaltern

0,85

Typ des Fehlerstromschutzes

A HI
Schutzart IP

IP2X

Ausschaltvermögen Icn AC nach IEC60898-1

6 kA

Anschluss-/Steckertyp

quickconnect

Isolationsspannung Ui

500 V
Stossspannungsfestigkeit

4000 V
Bemessungsbetriebsspannung Ue

230 - 230 V
Überspannungskategorie gemäss IEC60947-1 2.5.60 Tabelle H1

3

Gesamtverlustleistung unter Nennstrom

4,8 W

Frequenz

50 - 50 Hz

Höhe über N.N.

2000 m
Energiebegrenzungsklasse I²t

3
Betriebstemperatur

-25 - 40 °C
Lager-/Transporttemperatur

-25 - 70 °C

Gerätelebensdauer, elektrische Schaltspiele

2000
Gerätelebensdauer, mechanische Schaltspiele

4000

Anschlussquerschnitt des Eingangs mit Schrauben, bei flexiblem Leiter

1,5 - 4,0 mm²
Anschlussquerschnitt des Eingangs mit Schrauben, bei massivem Leiter

1,5 - 4,0 mm²
Anschlussquerschnitt des Ausgangs mit Schrauben, bei flexiblem Leiter

1 - 16 mm²
Anschlussquerschnitt des Ausgangs mit Schrauben, bei massivem Leiter

1 - 25 mm²

Nominales Drehmoment

2,10 - 2,10 Nm
Typ obere Anschlussklemme für modulare Geräte

quickconnect
Typ untere Anschlussklemme für modulare Geräte

biconnect, quickbusbar

Anzahl Module

2

Höhe

93 mm
Breite

35 mm
Tiefe

68 mm

Geeignet für DIN Schiene

Ja
