Rozvodnice do dutých příček volta, 2-řadá, 24 + 4 mod.

VH24NE

  • Distri­buce energie

Rozvodnice do dutých příček volta, 2-řadá, 24 + 4 mod. VH24NE

EAN
3250616614758
Balení
1 ks

You have to log in with your myHager profile to see prices and to order.

Přidat do seznamu
Přidat do seznamu

Přihlaste se pro vytvoření seznamu produktů

Pro vytvoření seznamů produktů musíte být přihlášeni do svého účtu myHager

Vytvořit účet Přihlásit se
  • Příslušenství
  • Technické vlastnosti
  • Environmentální hodnota
  • Dokumentace
  • Více produktů

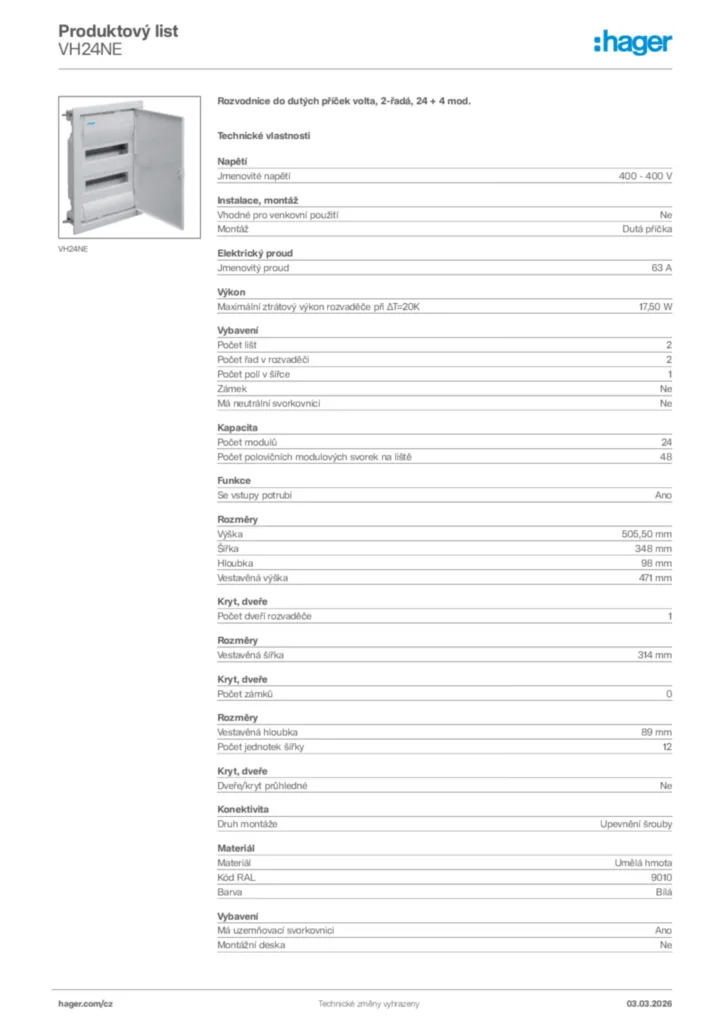

Stáhnout technický list

Dokončete svůj systém

Volitelné příslušenství

  • Malý rozvaděč 3 dostupné produkty
  • Jednopólové a více­pólové 1 dostupné produkty
  • Dveře 4 dostupné produkty
  • Patch panel pro rozvaděč 1 dostupné produkty
  • Rozši­řu­jící balíčky 10 dostupné produkty
  • Zobrazit více 19 další dostupné produkty

Dokončete svůj systém

  • Malý rozvaděč
  • Jednopólové a více­pólové
  • Dveře
  • Patch panel pro rozvaděč
  • Rozši­řu­jící balíčky
  • Uzamykací systém
  • Oddě­lovací deska pro elek­tro­mě­ry/roz­vaděče
  • Příslu­šen­ství / náhradní díly pro termi­nály
  • Krycí/výpl­ňový panel / iden­tifi­kační proužek
  • Držák doku­mentů
  • Součásti pro kabe­láž, kabe­lové vstupy a upevnění kabelů
  • Součásti pro uspo­řá­dání/skla­dovací systém
  • Montážní příslu­šen­ství
  • Krycí lišta
  • Běžné příslu­šen­ství
  • Čisticí prostředek
  • Lišta DIN
  • VH602NWH

    Rozvodnice volta hybrid do dutých příček, 24 mod., s 2 MP, plechová perf. dvířka

    0,00 €  / *
    Přidat do seznamu
    Přidat do seznamu
  • VH602WWH

    Rozvodnice volta hybrid do dutých příček, 24 mod., s 2 MP, plastová perf. dvířka

    0,00 €  / *
    Přidat do seznamu
    Přidat do seznamu
  • VH603NWH

    Rozvodnice volta hybrid do dutých příček, 36 mod., s 1 MP, plechová perf. dvířka

    0,00 €  / *
    Přidat do seznamu
    Přidat do seznamu
  • VZ465N

    Přídavná svorkovnice pro ovládací obvody, 7-pól

    0,00 €  / *
    Přidat do seznamu
    Přidat do seznamu
  • VZ102N

    Rám s dveřmi, volta VU/VH24, RAL9010 bílá

    0,00 €  / *
    Přidat do seznamu
    Přidat do seznamu
  • VZ132N

    Prosklené dveře volta VU/VH24

    0,00 €  / *
    Přidat do seznamu
    Přidat do seznamu

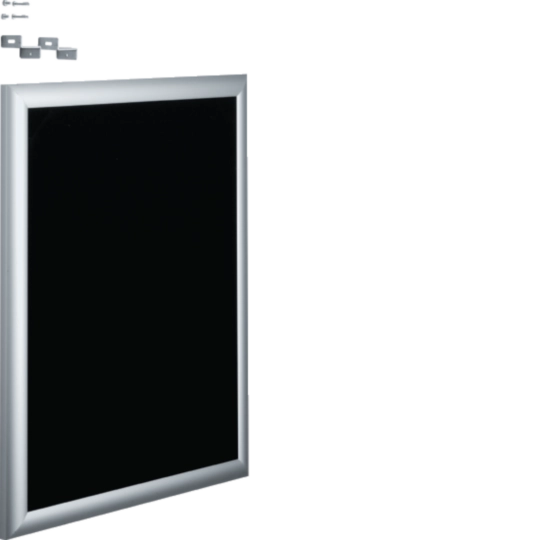

  • VZ292N

    Nástěnka včetně rámu volta VU/VH24

    0,00 €  / *
    Přidat do seznamu
    Přidat do seznamu
  • VZ332N

    Rám s dveřmi, volta VU/VH24, RAL7016 antracitová šedá

    0,00 €  / *
    Přidat do seznamu
    Přidat do seznamu
  • FZ12MMO

    Patch panel prázdný pro montáž prvku 12 x (E-DAT Format) na lištu DIN

    0,00 €  / *
    Přidat do seznamu
    Přidat do seznamu
  • VZ01NWH

    Zakryt volta hybrid vč. MP a příslušenství 12 mod.

    0,00 €  / *
    Přidat do seznamu
    Přidat do seznamu
  • VZ02NWH

    Zakryt volta hybrid vč. MP a příslušenství 24 mod.

    0,00 €  / *
    Přidat do seznamu
    Přidat do seznamu
  • VZ12NAV

    Zákryty včetně svorek, volta VU/VH12

    0,00 €  / *
    Přidat do seznamu
    Přidat do seznamu
  • VZ12NUH

    Zákryty včetně dveří s rámem a svorkami, volta VU/VH12

    0,00 €  / *
    Přidat do seznamu
    Přidat do seznamu
  • VZ24NAV

    Zákryty včetně svorek, volta VU/VH24

    0,00 €  / *
    Přidat do seznamu
    Přidat do seznamu
  • VZ24NUH

    Zákryty včetně dveří s rámem a svorkami, volta VU/VH24

    0,00 €  / *
    Přidat do seznamu
    Přidat do seznamu
  • VZ36NAV

    Zákryty včetně svorek, volta VU/VH36

    0,00 €  / *
    Přidat do seznamu
    Přidat do seznamu
  • VZ36NUH

    Zákryty včetně dveří s rámem a svorkami, volta VU/VH36

    0,00 €  / *
    Přidat do seznamu
    Přidat do seznamu
  • VZ48NAV

    Zákryty včetně svorek, volta VU/VH48

    0,00 €  / *
    Přidat do seznamu
    Přidat do seznamu
  • VZ48NUH

    Zákryty včetně dveří s rámem a svorkami, volta VU/VH48

    0,00 €  / *
    Přidat do seznamu
    Přidat do seznamu
  • VZ302N

    Zámek pro zapuštěnou rozvodnici volta

    0,00 €  / *
    Přidat do seznamu
    Přidat do seznamu
  • VZ510N

    Vodorovná přepážka k rozvodnici volta VU/VH/VA

    0,00 €  / *
    Přidat do seznamu
    Přidat do seznamu
  • VZ523

    PE/N svorkovnice 2x22 svorek, volta/vector II, 3-řadý

    0,00 €  / *
    Přidat do seznamu
    Přidat do seznamu
  • VZ524

    PE/N svorkovnice 2x25 svorek, volta/vector II, 4-řadý

    0,00 €  / *
    Přidat do seznamu
    Přidat do seznamu
  • VZ711

    Držák QC svorkovnic pro rozvodnici volta a vector

    0,00 €  / *
    Přidat do seznamu
    Přidat do seznamu
  • VZ112N

    Distanční podpěra rámečku, VU24

    0,00 €  / *
    Přidat do seznamu
    Přidat do seznamu
  • VZ142N

    Náhradní rám bez dveří volta VU/VH24

    0,00 €  / *
    Přidat do seznamu
    Přidat do seznamu
  • VZ602

    Popisová páska 14 mod. s plastovým krytem, volta (10 ks)

    0,00 €  / *
    Přidat do seznamu
    Přidat do seznamu
  • VZ717

    Popisová samolepka A4 pro volta (10ks)

    0,00 €  / *
    Přidat do seznamu
    Přidat do seznamu
  • VZ407

    Kapsa na dokumenty 220 x 240 mm

    0,00 €  / *
    Přidat do seznamu
    Přidat do seznamu
  • VZ699

    Kabelová příchytka, volta

    0,00 €  / *
    Přidat do seznamu
    Přidat do seznamu
  • VZ410N

    Spojka pro spojení dvou rozvaděčů volta VU/VH

    0,00 €  / *
    Přidat do seznamu
    Přidat do seznamu
  • VZ405N

    Příchytka pro montáž rozvaděč VH/FWU do dutých příček

    0,00 €  / *
    Přidat do seznamu
    Přidat do seznamu
  • S30N

    Zaslepovací krytka bílá (sada 10x18mm/2x9mm)

    0,00 €  / *
    Přidat do seznamu
    Přidat do seznamu
  • VZ502N

    Vymezovací šablona do betonu pro volta VU24

    0,00 €  / *
    Přidat do seznamu
    Přidat do seznamu
  • VZ535

    Náhradní klips na dokumenty, volta

    0,00 €  / *
    Přidat do seznamu
    Přidat do seznamu
  • VZ537

    Ochranný kryt rozvodnice volta VU/VH24

    0,00 €  / *
    Přidat do seznamu
    Přidat do seznamu
  • VZ404

    Čisticí prostředek pro plastové díly

    0,00 €  / *
    Přidat do seznamu
    Přidat do seznamu
  • VZ406

    Snížená DIN lišta k zapušť. rozvodnici volta

    0,00 €  / *
    Přidat do seznamu
    Přidat do seznamu

Technické vlastnosti

Napětí
  • Jmenovité napětí
    400 - 400 V
Instalace, montáž
  • Vhodné pro venkovní použití
    Ne
  • Montáž
    Dutá příčka
Elek­trický proud
  • Jmenovitý proud
    63 A
Vyba­vení
  • Počet lišt
    2
  • Počet řad v rozvaděči
    2
  • Počet polí v šířce
    1
  • Zámek
    Ne
  • Má neut­rální svor­kovnici
    Ne
  • Má uzem­ňovací svor­kovnici
    Ano
  • Montážní deska
    Ne
Kapa­cita
  • Počet modulů
    24
  • Počet polovičních modulových svorek na liště
    48
Funkce
  • Se vstupy potrubí
    Ano
Rozměry
  • Výška
    505,50 mm
  • Šířka
    348 mm
  • Hloubka
    98 mm
  • Vestavěná výška
    471 mm
  • Vestavěná šířka
    314 mm
  • Vestavěná hloubka
    89 mm
  • Počet jednotek šířky
    12
Kryt, dveře
  • Počet dveří rozvaděče
    1
  • Počet zámků
    0
  • Dveře/kryt průhledné
    Ne
Konek­tivita
  • Druh montáže
    Upevnění šrouby
Mate­riál
  • Mate­riál
    Umělá hmota
  • Kód RAL
    9010
  • Barva
    Bílá
  • Odolnost proti ultrafialovému záření
    Ano
Bezpečnost
  • Třída izolace
    Třída izola­ceII
  • Stupeň krytí IP
    IP30
  • Typ uzamčení
    Zámek na zacvaknutí, Bez zámku
  • Test žhavicím drátem
    850 °C

Environmentální hodnota

Jsme odhodláni zlepšovat naši environmentální výkonnost snižováním naší ekologické stopy a zároveň působit jako prostředník udržitelnosti pro naše zákazníky. Zjistit více

V souladu se směrnicí RoHS Ano

Certifikace a dokumenty

PEP - ENCLOSURE SURFACE GAMMA 26 M (english)
PDF
25,39 MB
REACH declaration VH24NE (english)
PDF
103,10 kB
RoHS declaration VH24NE (english)
PDF
103,84 kB

Ke stažení

  • Obrázek VH24NE | Hager

    Obrázek produktu VH24NE

  • Instalační příručka

    Obrázek Instalační příručka International 2021-08-04 | Hager

    Instalační příručka International 2021-08-04

    PDF
    4,18 MB
  • Prohlášení o shodě

    Obrázek Declaration | Hager

    Declaration

    Prohlášení o shodě International 2023-08-16

    PDF
    359,72 kB
    Obrázek Prohlášení o shodě International 2023-08-07 | Hager

    Prohlášení o shodě International 2023-08-07

    PDF
    366,52 kB
