Podlahový kanál pro zalití do betonu s víkem, šířka 240mm výška 28mm 3-komorový UK240283
Přihlaste se pro vytvoření seznamu produktů
Pro vytvoření seznamů produktů musíte být přihlášeni do svého účtu myHager
Dokončete svůj systém
Nezbytné příslušenství
UKS240280
Spojka pro elektrické a mechanické pospojení (240 x 28 mm)
Volitelné příslušenství
-
Podkladová instalace rozvodné skříně pod podlahu 21 dostupné produkty -
Vymezovací šablona 1 dostupné produkty -
Spojka pro podlahové instalační kanály 2 dostupné produkty -
Vertikální ohybový díl pro podlahové kanály 1 dostupné produkty -
Koncovka podlahových kanálů 1 dostupné produkty -
Nivelizační krabice 2 dostupné produkty
Dokončete svůj systém
-
UDB3215265Univerzální podlahová krabice, velikost 3, nastavitelná výška 215-265 mm
-
UDH3215265Univerz. podlah. krabice s rozpěrkama, velikost 3, nastavitelná výška 215-265mm
-
UDH3165215Univerz. podlah. krabice s rozpěrkama, velikost 3, nastavitelná výška 165-215mm
-
UDH3120170Univerz. podlah. krabice s rozpěrkama, velikost 3, nastavitelná výška 120-170mm
-
UDH3075125Univerz. podlahová krabice s rozpěrkama, velikost 3, nastavitelná výška 75-125mm
-
UDH3050080Univerz. podlahová krabice s rozpěrkama, velikost 3, nastavitelná výška 50-80 mm
-
UDH2215265Univerz. podlah. krabice s rozpěrkama, velikost 2, nastavitelná výška 215-265mm
-
UDH2165215Univerz. podlah. krabice s rozpěrkama, velikost 2, nastavitelná výška 165-215mm
-
UDH2120170Univerz. podlah. krabice s rozpěrkama, velikost 2, nastavitelná výška 120-170mm
-
UDH2075125Univerz. podlahová krabice s rozpěrkama, velikost 2, nastavitelná výška 75-125mm
-
UDH2050080Univerz. podlahová krabice s rozpěrkama, velikost 2, nastavitelná výška 50-80 mm
-
UDS3070120
Univerzální podlahová krabice, velikost 3, nastavitelná výška 120-170 mm
-
UDB3165215Univerzální podlahová krabice, velikost 3, nastavitelná výška 165-215 mm
-
UDB2215265Univerzální podlahová krabice, velikost 2, nastavitelná výška 215-265 mm
-
UDB2165215Univerzální podlahová krabice, velikost 2, nastavitelná výška 165-215 mm
-
UDB2050080Univerzální podlahová krabice, velikost 2, nastavitelná výška 50-80 mm
-
UDB2075125Univerzální podlahová krabice, velikost 2, nastavitelná výška 75-125 mm
-
UDB2120170Univerzální podlahová krabice, velikost 2, nastavitelná výška 120-170 mm
-
UDB3050080Univerzální podlahová krabice, velikost 3, nastavitelná výška 50-80 mm
-
UDB3075125Univerzální podlahová krabice, velikost 3, nastavitelná výška 75-125 mm
Technické vlastnosti
Rozměry
-
Výška28 mm
-
Šířka240 mm
-
Délka2 000 mm
-
Vnitřní průřez vodiče6 720 - 6 720 mm²
Kapacita
-
Max. počet kabelů (Ø 11 mm, 50% naplnění, bez zařízení)26
Vybavení
-
Odnímatelný krytAno
-
Počet oddílů3 - 3
Instalace, montáž
-
Typ montáže podlahového instalačního systémuMontáž pod stěrku
Materiál
-
MateriálOcel
-
PovrchPozinkované
Podmínky použití
-
Svislé zatížení působící na malou plochu1,5 kN
Environmentální hodnota
Jsme odhodláni zlepšovat naši environmentální výkonnost snižováním naší ekologické stopy a zároveň působit jako prostředník udržitelnosti pro naše zákazníky. Zjistit více
Certifikace a dokumenty
Ke stažení
-

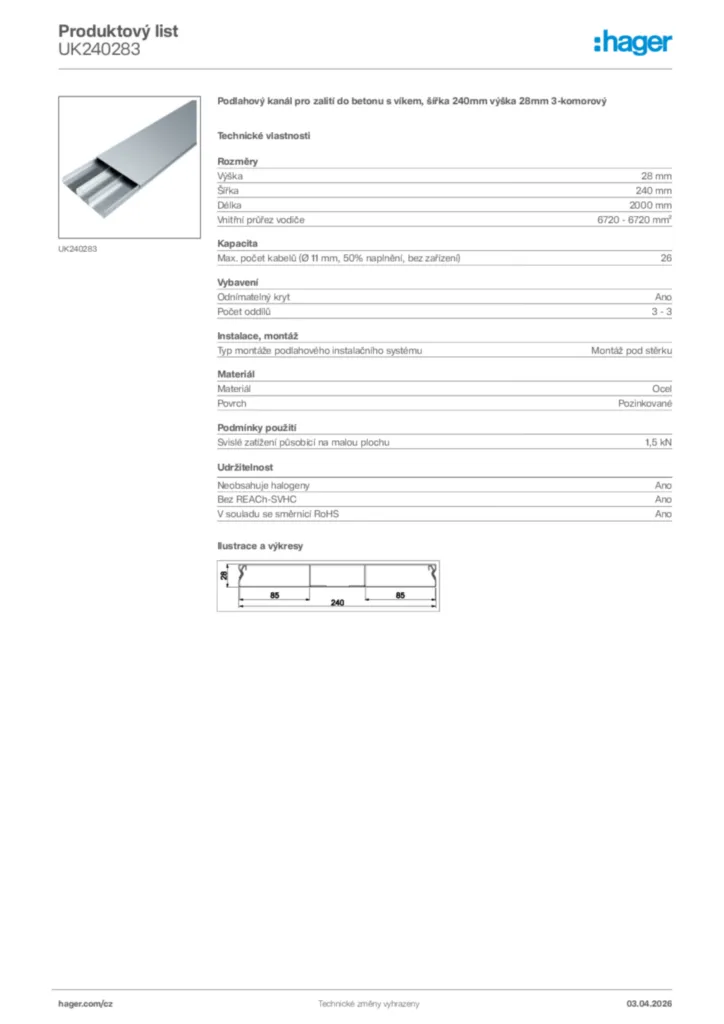

Product datasheet
Hager Product data sheet UK240283
Podlahový kanál pro zalití do betonu s víkem, šířka 240mm výška 28mm 3-komorový
PDF -
Instruction manual
Návod k použití International 2017-12-15
PDF4,28 MB -
Technical appendix (single product)
Floor installation systems - Impact noise properties
Floor installation systems - Impact noise properties (EN, 07-2023)
PDF578,05 kB
Floor installation systems - Mechanical stress
Floor installation systems - Mechanical stress (EN, 02-2024)
PDF389,75 kB -
Soubory DXF
DXF files International 2022-11-28
DXF366,52 kB -
Soubory STEP
STEP files International 2022-11-28
STP213,39 kB -
Product Drawing
Product drawing
Product Drawing International 2022-10-20
PDF69,03 kB -
Handbook
Floor installation systems - Handbook: Basic knowledge
Floor installation systems - Handbook: Basic knowledge (EN, 04-2024)
PDF99,70 MB -
Declaration of conformity
EU-Declaration UK T033A DE_EN 26072019
Declaration of conformity International 2024-08-27
PDF49,71 kB
