Univerz. podlah. krabice s rozpěrkama, velikost 3, nastavitelná výška 165-215mm UDH3165215
Přihlaste se pro vytvoření seznamu produktů
Pro vytvoření seznamů produktů musíte být přihlášeni do svého účtu myHager
Dokončete svůj systém
Nezbytné příslušenství
Zobrazit vše (14)
Volitelné příslušenství
-
Stohovací rám 1 dostupné produkty -
Příslušenství / náhradní díly pro systémy podkladových kanálů 7 dostupné produkty
Kompatibilní produkty
-
Kompatibilní s 22 dostupné produkty
Povinné příslušenství
-
UDM3306R12Montážní rám, velikost 3, otvor R12, průměr 306 mm
-
UDM3294Q08Montážní rám, velikost 3, otvor Q08, 294x294 mm
-
UDM3275R10Montážní rám, velikost 3, otvor R10, průměr 275 mm
-
UDM3244Q12Montážní rám, velikost 3, otvor Q12, 244x244 mm
-
UDM3215R06Montážní rám, velikost 3, otvor R06, průměr 215 mm
-
UDM3200Q06Montážní rám, velikost 3, otvor Q06, 300x300 mm
-
UDM3200E09Montážní rám, velikost 3, otvor E09, 300x353 mm
-
UDM3147E04Montážní rám, velikost 3, otvor E04, 147x347 mm
-
UDM3000BLDZaslepovací montážní rám pro podlahové krabice, velikost 3
-
UDM3050GBZMontážní rám, velikost 3, otvor GBZ, průměr 50 mm
-
UDM3200SLQ06Univerz. víko pro podlah. krabice pro velké zatížení, vel. 3, otvor Q06 200x200mm
-
UDM3215SLR06Univerz. víko pro podlah. krabice pro velké zatížení, vel. 3, otvor Q06 200x200mm
-
UDM3244SLQ12Univerz. víko pro podlah. krabice pro velké zatížení, vel. 3, otvor Q12 244x244mm
-
UDM3306SLR12Univerz. víko pro podlah. krabice pro vel. zatížení, vel. 3, otvor R12 prům.306mm
Dokončete svůj systém
-
UDSLS098Podpora odolné podlahové krabice s nas. výškou v rozmezí 073-098
-
UDSLS118Podpora odolné podlahové krabice s nas. výškou v rozmezí 093-118
-
UDSLS138Podpora odolné podlahové krabice s nas. výškou v rozmezí 113-138
-
UDSLS163Podpora odolné podlahové krabice s nas. výškou v rozmezí 138-163
-
UDSLS183Podpora odolné podlahové krabice s nas. výškou v rozmezí 158-183
-
UDSLS203
Podpora odolné podlahové krabice s nas. výškou v rozmezí 178-203
-
UDSLS223Podpora odolné podlahové krabice s nas. výškou v rozmezí 198-223
Kompatibilní s
-
UK190383Podlahový kanál pro zalití do betonu s víkem, šířka 190mm výška 38mm 3-komorový
-
UDM3306SLR12
Univerz. víko pro podlah. krabice pro vel. zatížení, vel. 3, otvor R12 prům.306mm
-
UDM3244SLQ12
Univerz. víko pro podlah. krabice pro velké zatížení, vel. 3, otvor Q12 244x244mm
-
UDM3215SLR06
Univerz. víko pro podlah. krabice pro velké zatížení, vel. 3, otvor Q06 200x200mm
-
UDM3200SLQ06
Univerz. víko pro podlah. krabice pro velké zatížení, vel. 3, otvor Q06 200x200mm
-
UK340483Podlahový kanál pro zalití do betonu s víkem, šířka 340mm výška 48mm 3-komorový
-
UK340482Podlahový kanál pro zalití do betonu s víkem, šířka 340mm výška 48mm 2-komorový
-
UK240483Podlahový kanál pro zalití do betonu s víkem, šířka 240mm výška 48mm 3-komorový
-
UK240482Podlahový kanál pro zalití do betonu s víkem, šířka 240mm výška 48mm 2-komorový
-
UK190483Podlahový kanál pro zalití do betonu s víkem, šířka 190mm výška 48mm 3-komorový
-
UK190482Podlahový kanál pro zalití do betonu s víkem, šířka 190mm výška 48mm 2-komorový
-
UK340383Podlahový kanál pro zalití do betonu s víkem, šířka 340mm výška 38mm 3-komorový
-
UK190283Podlahový kanál pro zalití do betonu s víkem, šířka 190mm výška 28mm 3-komorový
-
UK190282Podlahový kanál pro zalití do betonu s víkem, šířka 190mm výška 28mm 2-komorový
-
UK190382Podlahový kanál pro zalití do betonu s víkem, šířka 190mm výška 38mm 2-komorový
-
UK240282Podlahový kanál pro zalití do betonu s víkem, šířka 240mm výška 28mm 2-komorový
-
UK240283Podlahový kanál pro zalití do betonu s víkem, šířka 240mm výška 28mm 3-komorový
-
UK240382Podlahový kanál pro zalití do betonu s víkem, šířka 240mm výška 38mm 2-komorový
-
UK240383Podlahový kanál pro zalití do betonu s víkem, šířka 240mm výška 38mm 3-komorový
-
UK340282Podlahový kanál pro zalití do betonu s víkem, šířka 340mm výška 28mm 2-komorový
Technické vlastnosti
Rozměry
-
Délka498 mm
-
Minimální výška potěru165 mm
-
Rozsah nivelace165 - 215 mm
-
Jmenovitá velikost340 mm
Podmínky použití
-
Svislé zatížení působící na malou plochu1,5 kN
Vybavení
-
Vhodné pro instalaci těsněníNe
-
Se spodní deskouNe
-
Nasazení montážního krytuAno
Materiál
-
Materiál bočniceUmělá hmota
Kryt, dveře
-
Typ víkaZáslepka
Funkce
-
Možnost oddělení krytu od základnyNe
-
Vhodné pro podlahové žlaby shora uzavřenéNe
-
Vhodné pro zapuštěný podlahový kanálAno
Environmentální hodnota
Jsme odhodláni zlepšovat naši environmentální výkonnost snižováním naší ekologické stopy a zároveň působit jako prostředník udržitelnosti pro naše zákazníky. Zjistit více
Certifikace a dokumenty
Ke stažení
-
Product datasheet

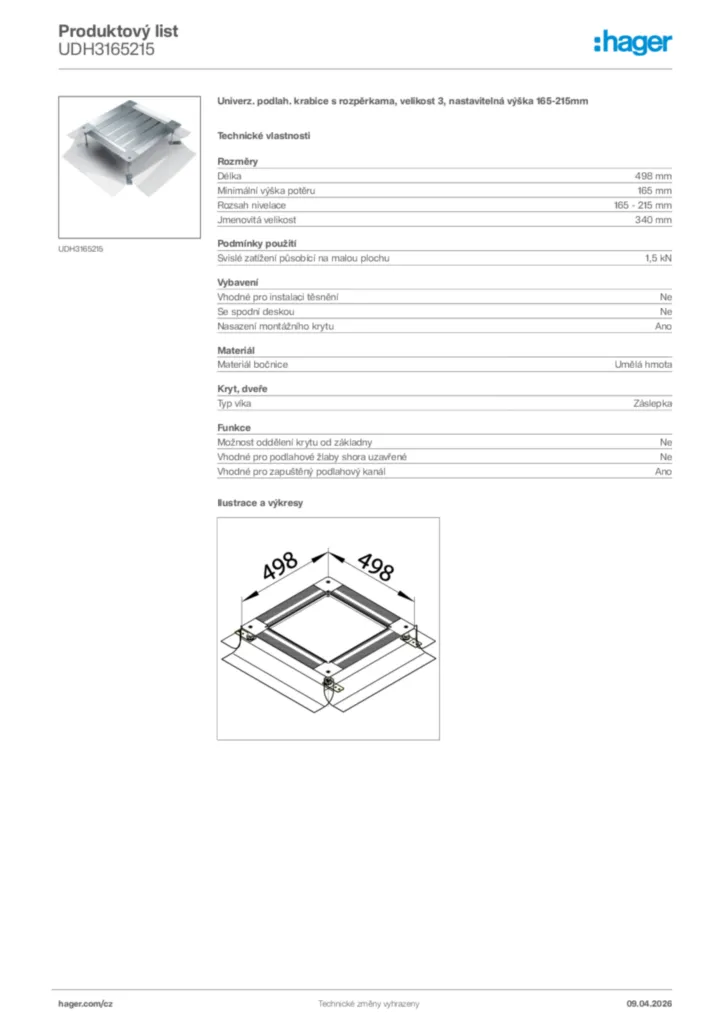

Hager Product data sheet UDH3165215
Univerz. podlah. krabice s rozpěrkama, velikost 3, nastavitelná výška 165-215mm
PDF -
Instruction manual
Návod k použití International 2017-12-15
PDF4,28 MB
Návod k použití International 2018-02-06
PDF4,73 MB
Návod k použití en-GB, fr-FR, de-DE, pl-PL 2017-09-29
PDF2,29 MB -
Technical appendix (single product)
Floor installation systems - Impact noise properties
Floor installation systems - Impact noise properties (EN, 07-2023)
PDF578,05 kB
Floor installation systems - Information for the floor layer
Floor installation systems - Information for the floor layer (EN, 07-2023)
PDF2,59 MB
Floor installation systems - Mechanical stress
Floor installation systems - Mechanical stress (EN, 02-2024)
PDF389,75 kB
Floor installation systems - Protection class
Floor installation systems - Protection class (EN, 02-2024)
PDF868,08 kB -
Soubory STEP
STEP model UDH3165215
Soubory STEP International 2022-10-18
STP365,18 kB -
Product Drawing
Technical Drawing UDH3165215
Product Drawing International 2022-10-18
PDF66,70 kB -
Handbook
Floor installation systems - Handbook: Basic knowledge
Floor installation systems - Handbook: Basic knowledge (EN, 04-2024)
PDF99,70 MB -
Declaration of conformity
EU-Declaration UK T033A DE_EN 26072019
Declaration of conformity International 2024-08-27
PDF49,71 kB
