Podlahový kanál pro zalití do betonu s víkem, šířka 240mm výška 28mm 2-komorový UK240282
EAN
4012002238530
Balení
2 Měřiče
Přihlaste se pro vytvoření seznamu produktů
Pro vytvoření seznamů produktů musíte být přihlášeni do svého účtu myHager
Dokončete svůj systém
Volitelné příslušenství
-
Nivelační kazeta pro podkladovou montáž kanálu 2 dostupné produkty -
Podkladová instalace rozvodné skříně pod podlahu 21 dostupné produkty -
Spojka podkladového kanálu 2 dostupné produkty -
Koncový díl pro podkladový kanál 1 dostupné produkty -
Svislé ohybové podkladové systémy kanálů 1 dostupné produkty
Dokončete svůj systém
-
UDB2050080
Univerzální podlahová krabice, velikost 2, nastavitelná výška 50-80 mm
-
UDB2075125Univerzální podlahová krabice, velikost 2, nastavitelná výška 75-125 mm
-
UDB2120170Univerzální podlahová krabice, velikost 2, nastavitelná výška 120-170 mm
-
UDB2165215Univerzální podlahová krabice, velikost 2, nastavitelná výška 165-215 mm
-
UDB2215265Univerzální podlahová krabice, velikost 2, nastavitelná výška 215-265 mm
-
UDB3050080Univerzální podlahová krabice, velikost 3, nastavitelná výška 50-80 mm
-
UDB3075125Univerzální podlahová krabice, velikost 3, nastavitelná výška 75-125 mm
-
UDB3120170Univerzální podlahová krabice, velikost 3, nastavitelná výška 120-170 mm
-
UDB3165215Univerzální podlahová krabice, velikost 3, nastavitelná výška 165-215 mm
-
UDB3215265Univerzální podlahová krabice, velikost 3, nastavitelná výška 215-265 mm
-
UDH2050080Univerz. podlahová krabice s rozpěrkama, velikost 2, nastavitelná výška 50-80 mm
-
UDH2075125Univerz. podlahová krabice s rozpěrkama, velikost 2, nastavitelná výška 75-125mm
-
UDH2120170Univerz. podlah. krabice s rozpěrkama, velikost 2, nastavitelná výška 120-170mm
-
UDH2165215Univerz. podlah. krabice s rozpěrkama, velikost 2, nastavitelná výška 165-215mm
-
UDH2215265Univerz. podlah. krabice s rozpěrkama, velikost 2, nastavitelná výška 215-265mm
-
UDH3050080Univerz. podlahová krabice s rozpěrkama, velikost 3, nastavitelná výška 50-80 mm
-
UDH3075125Univerz. podlahová krabice s rozpěrkama, velikost 3, nastavitelná výška 75-125mm
-
UDH3120170Univerz. podlah. krabice s rozpěrkama, velikost 3, nastavitelná výška 120-170mm
-
UDH3165215Univerz. podlah. krabice s rozpěrkama, velikost 3, nastavitelná výška 165-215mm
-
UDH3215265Univerz. podlah. krabice s rozpěrkama, velikost 3, nastavitelná výška 215-265mm
Technické vlastnosti
Rozměry
-
Výška28 mm
-
Šířka240 mm
-
Délka2 000 mm
-
Vnitřní průřez vodiče6 720 - 6 720 mm²
Kapacita
-
Max. počet kabelů (Ø 11 mm, 50% naplnění, bez zařízení)27
Vybavení
-
Odnímatelný krytAno
-
Počet oddílů2 - 2
Instalace, montáž
-
Typ montáže podlahového instalačního systémuMontáž pod stěrku
Materiál
-
MateriálOcel
-
PovrchPozinkovaný
Podmínky použití
-
Svislé zatížení působící na malou plochu1,5 kN
Environmentální hodnota
Jsme odhodláni zlepšovat naši environmentální výkonnost snižováním naší ekologické stopy a zároveň působit jako prostředník udržitelnosti pro naše zákazníky. Zjistit více
Certifikace a dokumenty
Ke stažení
-
Návod k použití
Návod k použití International 2017-12-15
PDF4,28 MB -
Technický dodatek (jednotlivý výrobek)
Floor installations systems, Impact noise properties
Technický dodatek (jednotlivý výrobek) en-GB 2024-10-07
PDF578,05 kB -
Soubory DXF
Soubory DXF International 2022-11-28
DXF366,02 kB -
Soubory STEP
Soubory STEP International 2022-11-28
STP204,24 kB -

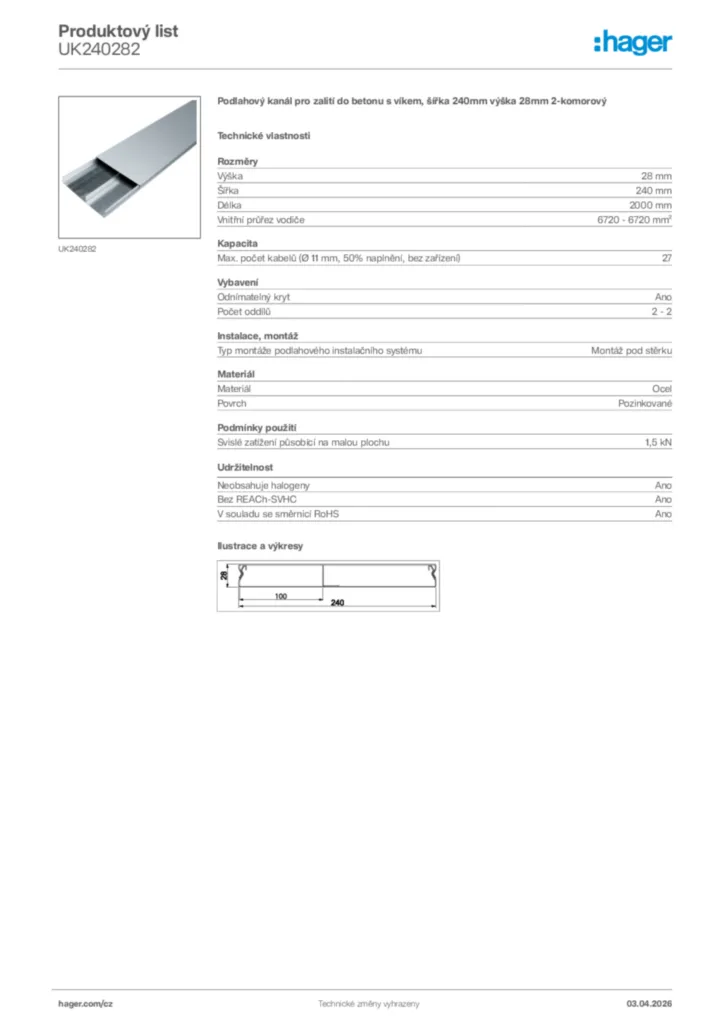

Product Drawing
Product drawing
Product Drawing International 2022-10-20
PDF68,76 kB -
Příručka
BASIC-KNOWLEDGE-FLOOR-INSTALLATION-SYSTEMS__EN_HANDBOOK
BASIC-KNOWLEDGE-FLOOR-INSTALLATION-SYSTEMS__EN__2024-04__HANDBOOK
PDF99,70 MB -
Prohlášení o shodě
EU-Declaration UK T033A DE_EN 26072019
Prohlášení o shodě International 2024-08-27
PDF49,71 kB
