Kombi. svodič přepětí T1+T2, Iimp 12,5/37,5 kA (10/350), 315A, 3P na sběrnice SPA810Z
EAN
3250615515025
Balení
1 ks
Přihlaste se pro vytvoření seznamu produktů
Pro vytvoření seznamů produktů musíte být přihlášeni do svého účtu myHager
Dokončete svůj systém
Volitelné příslušenství
-
Příslušenství / náhradní díly pro napájecí systémy s přepěťovou ochranou 1 dostupné produkty
Dokončete svůj systém
Technické vlastnosti
Elektrický proud
-
Max. nadproudová ochrana, paralelní zapojení (pojistka)160 A
-
Impulsní proud blesku Iimp (10/350 µs) IEC 61643 L-N(PEN)/ N-PE12,5 kA
Konfigurace sítě
-
Typ sítěTN-C
Konektivita
-
Typ připojeníPřípojnice, Šroubová svorka
Vybavení
-
Se vzdáleným signalizačním kontaktemNe
Kapacita
-
Počet modulů1,50
Napětí
-
Úroveň napěťové ochrany Up podle IEC 61643-11,50 kV
-
Trvalé provozní napětí Uc podle IEC 61643-1255 V
-
Provozní napětí AC230 - 400 V
-
Úroveň Up napětí Up L-N/PEN IEC 61643-111,5 kV
Architektura
-
Počet pólů3
Podmínky použití
-
Provozní teplota-40 - 80 °C
Rozměry
-
Výška220,7 mm
-
Šířka27 mm
-
Hloubka104,4 mm
Ovládací prvky a indikátory
-
S kontrolkouAno
Normy
-
Třída požadavků IEC 61643T1, T2, T3
Instalace, montáž
-
Jmenovitý utahovací moment2,50 - 2,50 Nm
Připojení
-
Průřez vstupu a výstupu se šrouby, pro flexibilní vodiče2,5 - 35,0 mm²
-
Připojovací průřez vstupu a výstupu se šrouby, u plného vodiče2,5 - 50,0 mm²
-
Průřez signálního kontaktu0,25 - 4,0 mm²
Frekvence
-
Frekvence50 - 60 Hz
Bezpečnost
-
Stupeň krytí IPIP20
Environmentální hodnota
Jsme odhodláni zlepšovat naši environmentální výkonnost snižováním naší ekologické stopy a zároveň působit jako prostředník udržitelnosti pro naše zákazníky. Zjistit více
Certifikace a dokumenty
Ke stažení
-

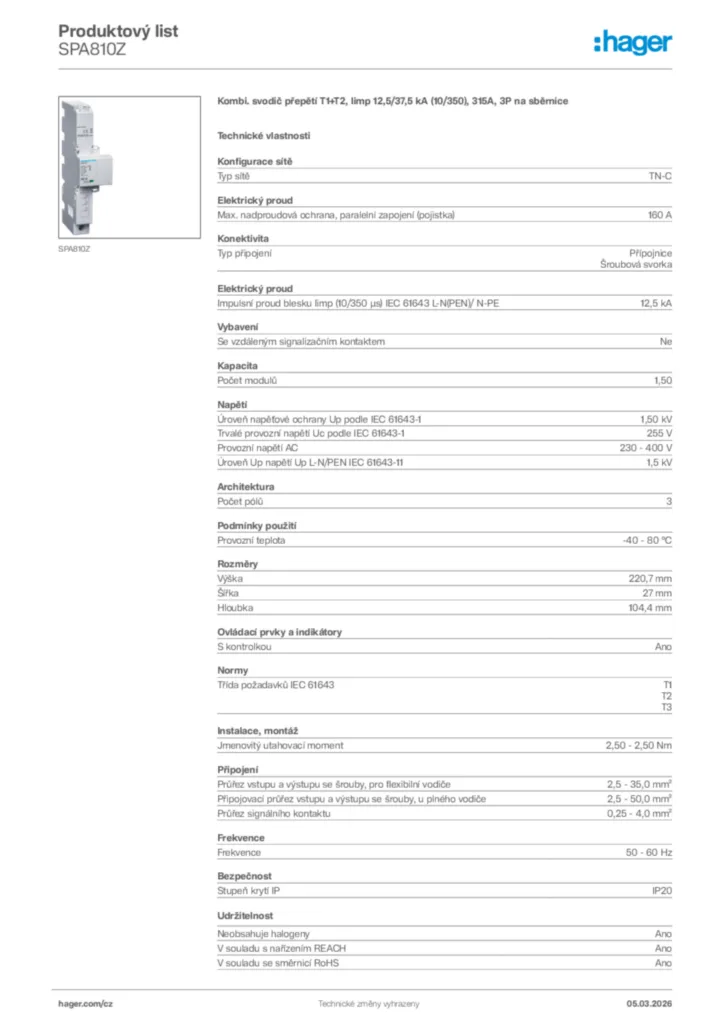

Product datasheet
