EAN
3250615514844
Balení
1 ks
Přihlaste se pro vytvoření seznamu produktů
Pro vytvoření seznamů produktů musíte být přihlášeni do svého účtu myHager
Dokončete svůj systém
Volitelné příslušenství
-
Modulární fázová přípojnice 5 dostupné produkty
Dokončete svůj systém
-
KDN380A
Hřebenová přípojnice 3P, 16mm2/12mod. k propojení 4 ks 3pól. přístrojů
-
KDN380BHřebenová přípojnice 3P, 16mm2/1m k propojení 19ks 3pól. přístrojů
-
KDN480AHřebenová přípojnice 4P, 80A, 16mm2/12mod. k propojení 3 ks 4pól. přístrojů
-
KDN480BHřebenová přípojnice 4P, 80A, 16mm2/1m k propojení 14 ks 4pól. přístrojů
-
KDN363FHřebenová přípojnice 3P, 63 A, 10mm2/12mod. pro 1 ks 4P. RCD a 8 ks 1P. MCB
Technické vlastnosti
Elektrický proud
-
Maximální vybití (Imax) L-N(PEN)/ N-PE50 kA
-
Impulsní proud blesku Iimp (10/350 µs) IEC 61643 L-N(PEN)/ N-PE25 kA, 100 kA
Konfigurace sítě
-
Typ sítěTN-S, TT
Konektivita
-
Typ připojeníŠroubová svorka
Vybavení
-
Se vzdáleným signalizačním kontaktemAno
Kapacita
-
Počet modulů8
Napětí
-
Úroveň napěťové ochrany Up podle IEC 61643-11,50 kV
-
Trvalé provozní napětí Uc podle IEC 61643-1350 V
-
Provozní napětí AC230 - 400 V
-
Úroveň Up napětí Up L-N/PEN IEC 61643-111,5 kV
Architektura
-
Počet pólů4
Podmínky použití
-
Provozní teplota-40 - 80 °C
Rozměry
-
Výška95,20 mm
-
Šířka142,40 mm
-
Hloubka67 mm
Ovládací prvky a indikátory
-
S kontrolkouAno
Normy
-
Třída požadavků IEC 61643T1, T2, T3
Instalace, montáž
-
Jmenovitý utahovací moment4,50 - 4,50 Nm
Připojení
-
Průřez vstupu a výstupu se šrouby, pro flexibilní vodiče2,5 - 35,0 mm²
-
Připojovací průřez vstupu a výstupu se šrouby, u plného vodiče2,5 - 35,0 mm²
-
Průřez signálního kontaktu0,14 - 1,5 mm²
Frekvence
-
Frekvence50 - 60 Hz
Bezpečnost
-
Stupeň krytí IPIP20
Environmentální hodnota
Jsme odhodláni zlepšovat naši environmentální výkonnost snižováním naší ekologické stopy a zároveň působit jako prostředník udržitelnosti pro naše zákazníky. Zjistit více
Certifikace a dokumenty
Ke stažení
-
Product datasheet

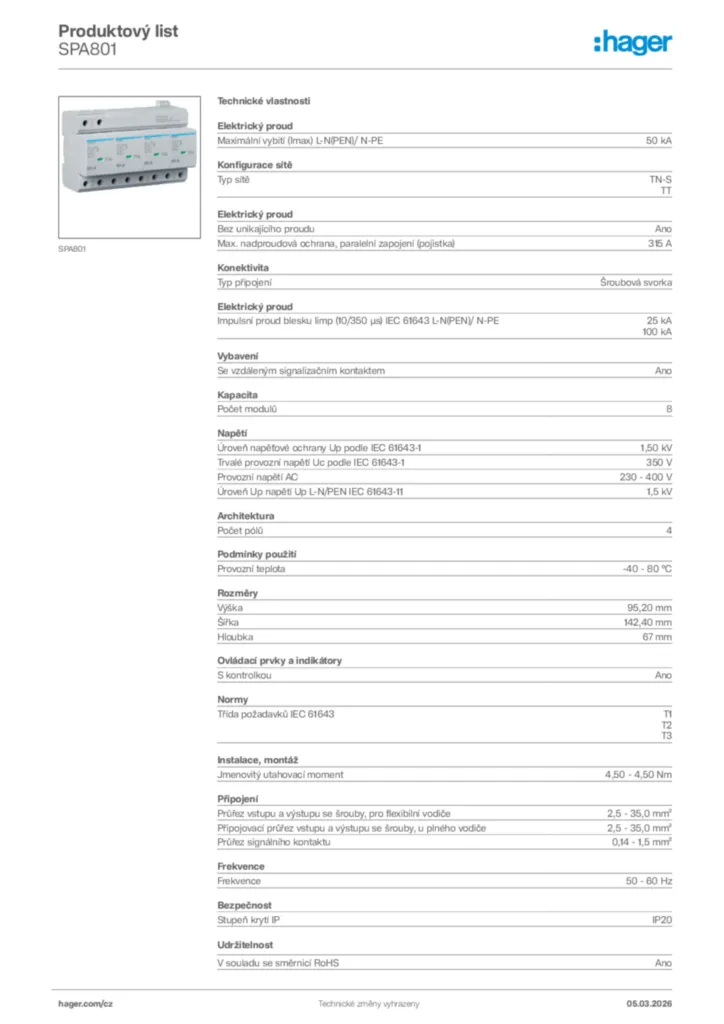

Hager Produktový list SPA801
Produktový list cs-CZ 2025-11-11
PDF -
Installation manual
Instalační příručka en-GB, de-DE 2024-12-06
PDF780,57 kB
