EAN
3250614637131
Balení
12 ks
Přihlaste se pro vytvoření seznamu produktů
Pro vytvoření seznamů produktů musíte být přihlášeni do svého účtu myHager
Dostupnost a cena na dotaz
Dokončete svůj systém
Volitelné příslušenství
-
Mechanické příslušenství pro nízkonapěťové komponenty 1 dostupné produkty -
Podpěťová cívka 1 dostupné produkty -
Vypínací spoušť 2 dostupné produkty -
Blok kontaktů pomocných zařízení 2 dostupné produkty -
Adaptér lišty DIN 1 dostupné produkty
Dokončete svůj systém

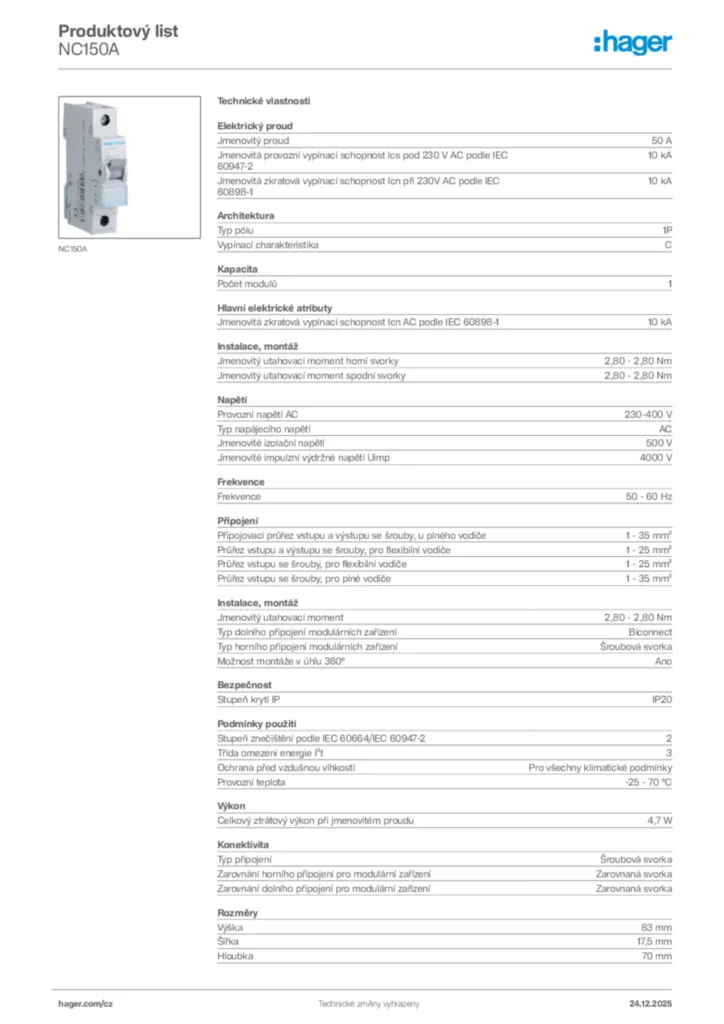

Technické vlastnosti
Elektrický proud
-
Jmenovitý proud50 A
-
Jmenovitá provozní vypínací schopnost lcs pod 230 V AC podle IEC 60947-210 kA
-
Jmenovitá zkratová vypínací schopnost Icn při 230V AC podle IEC 60898-110 kA
Architektura
-
Typ pólu1P
-
Vypínací charakteristikaC
Kapacita
-
Počet modulů1
Hlavní elektrické atributy
-
Jmenovitá zkratová vypínací schopnost Icn AC podle IEC 60898-110 kA
Instalace, montáž
-
Jmenovitý utahovací moment horní svorky2,80 - 2,80 Nm
-
Jmenovitý utahovací moment spodní svorky2,80 - 2,80 Nm
-
Jmenovitý utahovací moment2,80 - 2,80 Nm
-
Typ dolního připojení modulárních zařízeníBiconnect
-
Typ horního připojení modulárních zařízeníŠroubová svorka
-
Možnost montáže v úhlu 360°Ano
Napětí
-
Provozní napětí AC230-400 V
-
Typ napájecího napětíAC
-
Jmenovité izolační napětí500 V
-
Jmenovité impulzní výdržné napětí Uimp4 000 V
Frekvence
-
Frekvence50 - 60 Hz
Bezpečnost
-
Stupeň krytí IPIP20
Podmínky použití
-
Stupeň znečištění podle IEC 60664/IEC 60947-22
-
Třída omezení energie I²t3
-
Ochrana před vzdušnou vlhkostíPro všechny klimatické podmínky
-
Provozní teplota-25 - 70 °C
Výkon
-
Celkový ztrátový výkon při jmenovitém proudu4,7 W
Konektivita
-
Typ připojeníŠroubová svorka
-
Zarovnání horního připojení pro modulární zařízeníZarovnaná svorka
-
Zarovnání dolního připojení pro modulární zařízeníZarovnaná svorka
Rozměry
-
Výška83 mm
-
Šířka17,5 mm
-
Hloubka70 mm
Připojení
-
Připojovací průřez vstupu a výstupu se šrouby, u plného vodiče1 - 35 mm²
-
Průřez vstupu a výstupu se šrouby, pro flexibilní vodiče1 - 25 mm²
-
Průřez vstupu se šrouby, pro flexibilní vodiče1 - 25 mm²
-
Průřez vstupu se šrouby, pro plné vodiče1 - 35 mm²
