NH2 pojistkový odpínač 3x400A na přípojnice rozteč 60mm, 2x M10 LT254E

Příslušenství
Technické vlastnosti
Environmentální hodnota
Dokumentace
Více produktů

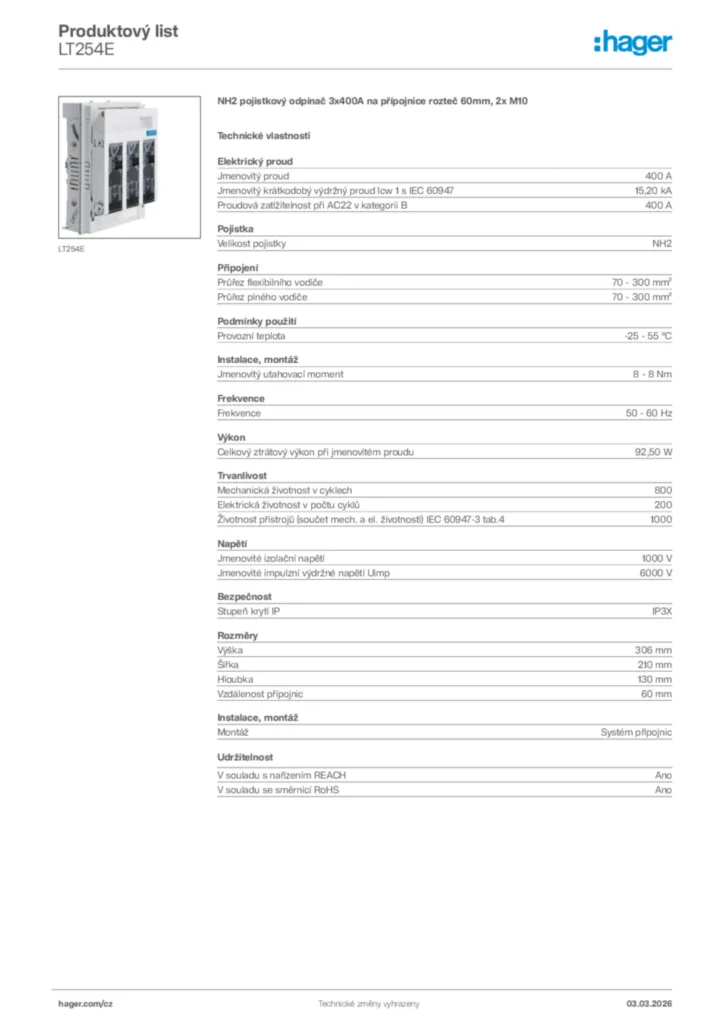

Stáhnout technický list

Dokončete svůj systém

Proudové transformátory 5 dostupné produkty
Příslušenství / náhradní díly pro nízkonapěťové pojistkové spodky HRC 1 dostupné produkty
Mechanické příslušenství pro nízkonapěťové komponenty 1 dostupné produkty
Připojení kabelové svorky 3 dostupné produkty

Technické vlastnosti

Jmenovitý proud IN

400 A
Jmenovitý krátkodobý výdržný proud Icw 1 s IEC 60947

15,20 kA
Návrhový proud při Ue=690V podle AC IEC 61439-1 5.3.2

400 A
Pojistk.vložka test podm. Návrhový zkratový proud Ue=690V IEC 61439-1 3.8.10.4

400 A
Podmíněný návrhový zkratový proud při Ue=400V podle IEC 61439-1 3.8.10.4

80 kA
Návrhový proud při Ue=440V podle DC IEC 61439-1 5.3.2

400 A
Jmenovitý proud při 45 °C

380 A
Jmenovitý proud při 55 °C

340 A
Proudová zatížitelnost při AC23 v kategorii B / 400V

400 A
Proudová zatížitelnost při AC22 v kategorii B / 690V

400 A
Proudová zatížitelnost při AC23 v kategorii B / 500V

400 A
Jmenovitý proud pro pojistkové vložky

25 A, 32 A, 35 A, 40 A, 50 A, 63 A, 80 A, 100 A, 125 A, 160 A, 200 A, 224 A, 250 A, 315 A, 355 A, 400 A, 300 A
Jmenovitý proud při 40 °C

400 A
Jmenovitý proud při 70 °C

280 A
Návrhový proud při Ue=400V podle AC IEC 61439-1 5.3.2

400 A
Podmíněný návrhový zkratový proud při Ue=500V podle IEC 61439-1 3.8.10.4

80 kA
Návrhový proud při Ue=250V podle DC IEC 61439-1 5.3.2

400 A
Jmenovitý proud při 65 °C

300 A
Pojistk.vložka test podm. Návrhový zkratový proud Ue=400V IEC 61439-1 3.8.10.4

400 A
Návrhový proud při Ue=500V podle AC IEC 61439-1 5.3.2

400 A
Podmíněný návrhový zkratový proud při Ue=690V podle IEC 61439-1 3.8.10.4

80 kA
Pojistk.vložka test podm. Návrhový zkratový proud Ue=500V IEC 61439-1 3.8.10.4

400 A
Jmenovitý proud při 60 °C

320 A
Jmenovitý proud při 50 °C

360 A

Velikost pojistky

NH2

Průřez flexibilního vodiče

70 - 300 mm²
Průřez plného vodiče

70 - 300 mm²
Typ konektoru/zástrčky

Svorka M10, Přípojnice
Typ výstupního připojení

Šroubová svorka
Typ připojení – vstup

Přípojnice

Typ připojení

Šroubová svorka

Provozní teplota

-25 - 55 °C
Skladovací/přepravní teplota

-40 - 70 °C
Stupeň znečištění podle IEC 60664/IEC 60947-2

3

Jmenovitý utahovací moment

20 - 20 Nm
Utahovací moment pro montáž na přípojnici

8 - 8 Nm
Montáž

Systém přípojnic
Montážní/připojovací poloha

Horizontální, Vertikální

Frekvence

50 - 60 Hz

Ztrátový výkon na vstupu IN

92,50 W
Ztrátový výkon při plném zatížení

194 W
Ztrátový výkon pojistkové vložky instalované v přístroji

34 W

Mechanická životnost v cyklech

800
Elektrická životnost v počtu cyklů

200
Životnost přístrojů (součet mech. a el. životnosti) IEC 60947-3 tab.4

1 000

Jmenovité izolační napětí

1 000 V
Jmenovité impulzní výdržné napětí Uimp

6 000 V
Provozní napětí AC

690 - 690 V
Kategorie přepětí podle IEC 60947-1

4

Stupeň krytí IP

IP3X
Elektronické monitorování pojistek

Ne
Konvenční teplotní proud volného vzduchu s pojistnou vložkou a standardním průřezem IEC 60947-1

400 A
Konvenční teplotní proud volného vzduchu s pevným spojem a standardním průřezem IEC 60947-1

590 A

Výška

306 mm
Šířka

210 mm
Hloubka

130 mm
Vzdálenost přípojnic

60 mm

Sdartní

IEC/EN 60947-1;IEC/EN 60947-3

Počet pólů

3
Řídicí/ovládací prvek

Úchop krytu

Umístění kabelového vstupu

Nahoře, Spodní část

Třída hořlavosti podle UL94

V0

Environmentální hodnota

Jsme odhodláni zlepšovat naši environmentální výkonnost snižováním naší ekologické stopy a zároveň působit jako prostředník udržitelnosti pro naše zákazníky. Zjistit více

V souladu se směrnicí RoHS Ano

Bez REACh-SVHC Ano
