NH1 pojistkový odpínač 3x250A na přípojnice s roztečí 60 mm. Šroubové připojení M10 je ideální pro aplikace s odpínači NH. Vyznačuje se jednoduchou montáží a robustní konstrukcí. Vhodné pro bezpečné odpojení elektrických obvodů a poskytuje spolehlivou ochranu v rozvodných zařízeních.

EAN

3250614201530

Balení

1 ks

Odpojovače pojistek NH a příslušenství

NH1 pojistkový odpínač 3x250A na přípojnice rozteč 60mm, M10 LT153

Příslušenství
Technické vlastnosti
Environmentální hodnota
Dokumentace
Více produktů

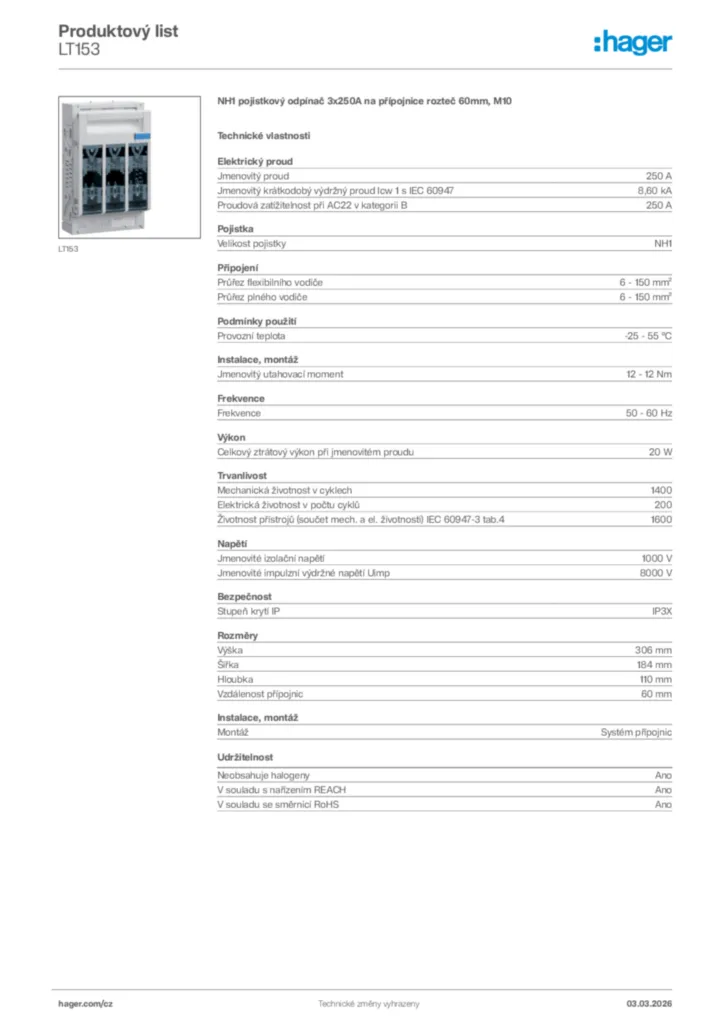

Stáhnout technický list

Dokončete svůj systém

Proudové transformátory 5 dostupné produkty
Nízkonapěťová pojistková vložka HRC 3 dostupné produkty
Příslušenství / náhradní díly pro nízkonapěťové pojistkové spodky HRC 2 dostupné produkty
Mechanické příslušenství pro nízkonapěťové komponenty 1 dostupné produkty
Blok pomocných kontaktů 1 dostupné produkty
Připojení kabelové svorky 3 dostupné produkty

Technické vlastnosti

Jmenovitý proud IN

250 A
Jmenovitý krátkodobý výdržný proud Icw 1 s IEC 60947

8,60 kA
Návrhový proud při Ue=690V podle AC IEC 61439-1 5.3.2

250 A
Pojistk.vložka test podm. Návrhový zkratový proud Ue=690V IEC 61439-1 3.8.10.4

250 A
Podmíněný návrhový zkratový proud při Ue=400V podle IEC 61439-1 3.8.10.4

80 kA
Návrhový proud při Ue=440V podle DC IEC 61439-1 5.3.2

250 A
Jmenovitý proud při 45 °C

237,50 A
Jmenovitý proud při 55 °C

212,50 A
Proudová zatížitelnost při AC23 v kategorii B / 400V

250 A
Proudová zatížitelnost při AC22 v kategorii B / 690V

250 A
Proudová zatížitelnost při AC23 v kategorii B / 500V

250 A
Jmenovitý proud pro pojistkové vložky

2 A, 4 A, 6 A, 10 A, 16 A, 20 A, 25 A, 32 A, 35 A, 40 A, 50 A, 63 A, 80 A, 100 A, 125 A, 160 A, 200 A, 224 A, 250 A
Jmenovitý proud při 40 °C

250 A
Jmenovitý proud při 70 °C

175 A
Návrhový proud při Ue=400V podle AC IEC 61439-1 5.3.2

250 A
Podmíněný návrhový zkratový proud při Ue=500V podle IEC 61439-1 3.8.10.4

80 kA
Návrhový proud při Ue=250V podle DC IEC 61439-1 5.3.2

250 A
Jmenovitý proud při 65 °C

187,50 A
Pojistk.vložka test podm. Návrhový zkratový proud Ue=400V IEC 61439-1 3.8.10.4

250 A
Návrhový proud při Ue=500V podle AC IEC 61439-1 5.3.2

250 A
Podmíněný návrhový zkratový proud při Ue=690V podle IEC 61439-1 3.8.10.4

80 kA
Pojistk.vložka test podm. Návrhový zkratový proud Ue=500V IEC 61439-1 3.8.10.4

250 A
Jmenovitý proud při 60 °C

200 A
Jmenovitý proud při 50 °C

225 A

Velikost pojistky

NH1

Průřez flexibilního vodiče

6 - 150 mm²
Průřez plného vodiče

6 - 150 mm²
Typ konektoru/zástrčky

Svorka M10
Typ výstupního připojení

Šroubová svorka
Typ připojení – vstup

Přípojnice

Typ připojení

Šroubová svorka

Provozní teplota

-25 - 55 °C
Skladovací/přepravní teplota

-40 - 70 °C
Stupeň znečištění podle IEC 60664/IEC 60947-2

3

Jmenovitý utahovací moment

20 - 20 Nm
Utahovací moment pro montáž na přípojnici

6 - 6 Nm
Montáž

Systém přípojnic
Montážní/připojovací poloha

Horizontální, Vertikální

Frekvence

50 - 60 Hz

Ztrátový výkon na vstupu IN

20 W
Ztrátový výkon při plném zatížení

89 W
Ztrátový výkon pojistkové vložky instalované v přístroji

23 W

Mechanická životnost v cyklech

1 400
Elektrická životnost v počtu cyklů

200
Životnost přístrojů (součet mech. a el. životnosti) IEC 60947-3 tab.4

1 600

Jmenovité izolační napětí

1 000 V
Jmenovité impulzní výdržné napětí Uimp

8 000 V
Provozní napětí AC

690 - 690 V
Kategorie přepětí podle IEC 60947-1

4

Stupeň krytí IP

IP3X
Elektronické monitorování pojistek

Ne
Konvenční teplotní proud volného vzduchu s pojistnou vložkou a standardním průřezem IEC 60947-1

250 A
Konvenční teplotní proud volného vzduchu s pevným spojem a standardním průřezem IEC 60947-1

365 A

Výška

306 mm
Šířka

184 mm
Hloubka

110 mm
Vzdálenost přípojnic

60 mm

Sdartní

IEC/EN 60947-1;IEC/EN 60947-3

Počet pólů

3
Řídicí/ovládací prvek

Úchop krytu

Umístění kabelového vstupu

Nahoře

Třída hořlavosti podle UL94

V0

Environmentální hodnota

Jsme odhodláni zlepšovat naši environmentální výkonnost snižováním naší ekologické stopy a zároveň působit jako prostředník udržitelnosti pro naše zákazníky. Zjistit více

V souladu se směrnicí RoHS Ano

Bez REACh-SVHC Ano

Neobsahuje halogeny Ano
