NH000 pojistkový odpínač 3x100A na přípojnice rozteč 60mm, spodem 50mm2 LT0056
EAN
3250614200618
Balení
1 ks
Přihlaste se pro vytvoření seznamu produktů
Pro vytvoření seznamů produktů musíte být přihlášeni do svého účtu myHager
Dokončete svůj systém
Volitelné příslušenství
-
Nízkonapěťová pojistková vložka HRC 3 dostupné produkty -
Příslušenství / náhradní díly pro nízkonapěťové pojistkové spodky HRC 1 dostupné produkty -
Blok pomocných kontaktů 1 dostupné produkty
Kompatibilní produkty
-
Kompatibilní s 6 dostupné produkty
Dokončete svůj systém
Kompatibilní s
-
UE22E4Bunivers N-SD 300x500mm pojistkové odpínače na přípojnici 4p., rozteč 60mm, 4xNH00
-
UE21E2Bunivers N-SD 300x250mm pojistkové odpínače na přípojnici 4p., rozteč 60mm, 2xNH00
-
UE31E2Bunivers N-SD 450x250mm pojistkové odpínače na přípojnici 4p., rozteč 60mm, 2xNH00
-
UE31E1Bunivers N-SD 450x250mm pojistkové odpínače na přípojnici 4p., rozteč 60mm, 1xNH1
-
UE31E3Bunivers N-SD 450x250mm pojistkové odpínače na přípojnici 4p., rozteč 60mm, 1xNH2
-
UE32E3Bunivers N-SD 450x500mm pojistkové odpínače na přípojnici 4p., rozteč 60mm, 1xNH3
Technické vlastnosti
Elektrický proud
-
Jmenovitý proud100 A
-
Jmenovitý krátkodobý výdržný proud Icw 1 s IEC 609471,20 kA
-
Proudová zatížitelnost při AC22 v kategorii B100 A
Pojistka
-
Velikost pojistkyNH000
Připojení
-
Průřez flexibilního vodiče2.5 - 50 mm²
-
Průřez plného vodiče2.5 - 50 mm²
Podmínky použití
-
Provozní teplota-25 - 55 °C
Instalace, montáž
-
Jmenovitý utahovací moment4,50 - 4,50 Nm
-
MontážSystém přípojnic
Frekvence
-
Frekvence50 - 60 Hz
Výkon
-
Celkový ztrátový výkon při jmenovitém proudu8,80 W
Trvanlivost
-
Mechanická životnost v cyklech1 700
-
Elektrická životnost v počtu cyklů300
-
Životnost přístrojů (součet mech. a el. životnosti) IEC 60947-3 tab.42 000
Napětí
-
Jmenovité izolační napětí1 000 V
-
Jmenovité impulzní výdržné napětí Uimp8 000 V
Bezpečnost
-
Stupeň krytí IPIP3X
Rozměry
-
Výška214 mm
-
Šířka53 mm
-
Hloubka106 mm
-
Vzdálenost přípojnic60 mm
Environmentální hodnota
Jsme odhodláni zlepšovat naši environmentální výkonnost snižováním naší ekologické stopy a zároveň působit jako prostředník udržitelnosti pro naše zákazníky. Zjistit více
Certifikace a dokumenty
Ke stažení
-

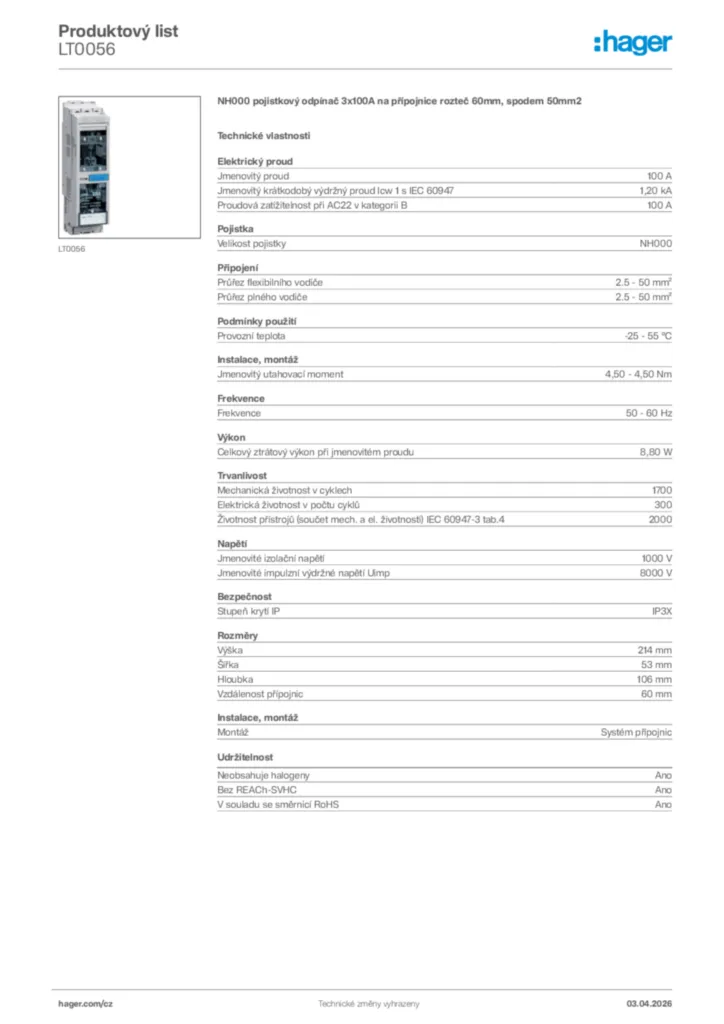

Product datasheet
Hager Produktový list LT0056
NH000 pojistkový odpínač 3x100A na přípojnice rozteč 60mm, spodem 50mm2
PDF -
Installation manual
Instalační příručka en-GB, fr-FR, de-DE, it-IT 2011-06-08
PDF319,06 kB
Instalační příručka en-GB, fr-FR, de-DE, it-IT 2011-06-08
PDF319,06 kB
Instalační příručka en-GB, fr-FR, de-DE, it-IT 2011-06-08
PDF319,06 kB -
Declaration of conformity
Declaration
Prohlášení o shodě International 2023-08-03
PDF78,40 kB
EU Declaration of Conformity
Prohlášení o shodě en-GB, de-DE 2023-09-14
PDF699,30 kB
