NH1 pojistkový odpínač 3x250A na přípojnice rozteč 60mm, 2x M10 LT154E
EAN
3250614201097
Balení
1 ks
Přihlaste se pro vytvoření seznamu produktů
Pro vytvoření seznamů produktů musíte být přihlášeni do svého účtu myHager
Dokončete svůj systém
Volitelné příslušenství
-
Proudové transformátory 5 dostupné produkty -
Příslušenství / náhradní díly pro nízkonapěťové pojistkové spodky HRC 2 dostupné produkty -
Mechanické příslušenství pro nízkonapěťové komponenty 1 dostupné produkty -
Blok pomocných kontaktů 1 dostupné produkty -
Připojení kabelové svorky 3 dostupné produkty
Dokončete svůj systém
Technické vlastnosti
Elektrický proud
-
Jmenovitý proud250 A
-
Jmenovitý krátkodobý výdržný proud Icw 1 s IEC 609478,60 kA
-
Proudová zatížitelnost při AC22 v kategorii B250 A
Pojistka
-
Velikost pojistkyNH1
Připojení
-
Průřez flexibilního vodiče6 - 150 mm²
-
Průřez plného vodiče6 - 150 mm²
Podmínky použití
-
Provozní teplota-25 - 55 °C
Instalace, montáž
-
Jmenovitý utahovací moment12 - 12 Nm
-
MontážSystém přípojnic
Frekvence
-
Frekvence50 - 60 Hz
Výkon
-
Celkový ztrátový výkon při jmenovitém proudu20 W
Trvanlivost
-
Mechanická životnost v cyklech1 400
-
Elektrická životnost v počtu cyklů200
-
Životnost přístrojů (součet mech. a el. životnosti) IEC 60947-3 tab.41 600
Napětí
-
Jmenovité izolační napětí1 000 V
-
Jmenovité impulzní výdržné napětí Uimp8 000 V
Bezpečnost
-
Stupeň krytí IPIP3X
Rozměry
-
Výška306 mm
-
Šířka184 mm
-
Hloubka110 mm
-
Vzdálenost přípojnic60 mm
Environmentální hodnota
Jsme odhodláni zlepšovat naši environmentální výkonnost snižováním naší ekologické stopy a zároveň působit jako prostředník udržitelnosti pro naše zákazníky. Zjistit více
Certifikace a dokumenty
Ke stažení
-

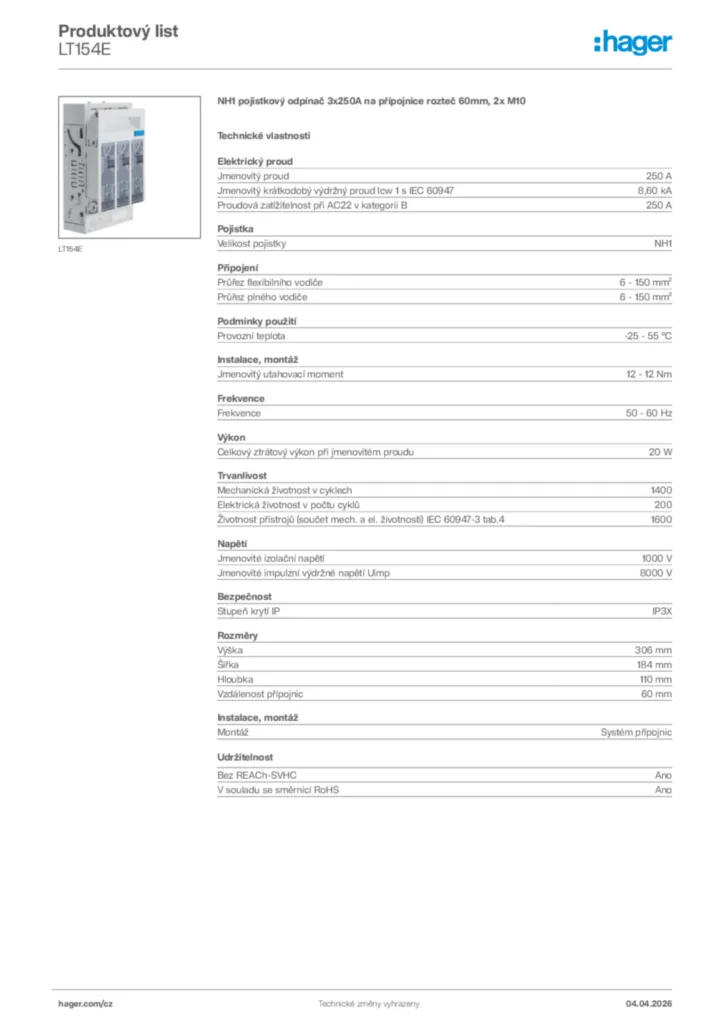

Product datasheet
