NH1 pojistkový sokl 3 x 250 A na přípojnice rozteče 60 mm, M10 LT153U
Přihlaste se pro vytvoření seznamu produktů
Pro vytvoření seznamů produktů musíte být přihlášeni do svého účtu myHager
Dokončete svůj systém
Volitelné příslušenství
-
Proudové transformátory 5 dostupné produkty -
Příslušenství / náhradní díly pro nízkonapěťové pojistkové spodky HRC 1 dostupné produkty -
Mechanické příslušenství pro nízkonapěťové komponenty 1 dostupné produkty -
Připojení kabelové svorky 3 dostupné produkty
Dokončete svůj systém
Technické vlastnosti
Elektrický proud
-
Jmenovitý proud IN250 A
-
Jmenovitý proud pro pojistkové vložky2 A, 4 A, 6 A, 10 A, 16 A, 20 A, 25 A, 32 A, 35 A, 40 A, 50 A, 63 A, 80 A, 100 A, 125 A, 160 A, 200 A, 224 A, 250 A
-
Jmenovitý podmíněný zkratový proud Icc50 kA
-
Jmenovitý krátkodobý výdržný proud Icw 1 s IEC 609478,60 kA
Pojistka
-
Velikost pojistkyNH1
Architektura
-
Počet pólů3
Připojení
-
Typ výstupu konektoru/zástrčkySvorka M10
-
Typ vstupního konektoru/zástrčkySvorka M10
-
Průřez plného vodiče6 - 150 mm²
-
Průřez flexibilního vodiče6 - 150 mm²
-
Typ výstupního připojeníŠroubová svorka
-
Typ připojení – vstupŠroubová svorka
Instalace, montáž
-
Jmenovitý utahovací moment20 - 20 Nm
-
Utahovací moment pro montáž na přípojnici6 - 6 Nm
-
MontážSystém přípojnic
-
Možnost vodorovné montážeAno
Výkon
-
Ztrátový výkon na vstupu IN20 W
-
Ztrátový výkon při plném zatížení89 W
-
Ztrátový výkon pojistkové vložky instalované v přístroji23 W
Napětí
-
Jmenovité izolační napětí1 000 V
-
Provozní napětí AC400 - 690 V
Bezpečnost
-
Stupeň krytí IPIP20
Pouze pro interní použití
-
SdartníIEC/EN 60269
Konektivita
-
Druh montážeUpevnění šrouby
Rozměry
-
Šířka/tloušťka přípojnice12 - 30 mm
-
Vzdálenost přípojnic60 mm
-
Délka110 mm
-
Šířka184 mm
-
Výška306 mm
Trvanlivost
-
Mechanická životnost v cyklech1 400
-
Elektrická životnost v počtu cyklů200
Frekvence
-
Frekvence50 - 60 Hz
Funkce
-
Má otočný mechanismusNe
Podmínky použití
-
Skladovací/přepravní teplota-25 - 55 °C
-
Stupeň znečištění podle IEC 60664/IEC 60947-23
-
Provozní teplota-25 - 55 °C
Environmentální hodnota
Jsme odhodláni zlepšovat naši environmentální výkonnost snižováním naší ekologické stopy a zároveň působit jako prostředník udržitelnosti pro naše zákazníky. Zjistit více
Certifikace a dokumenty
Ke stažení
-

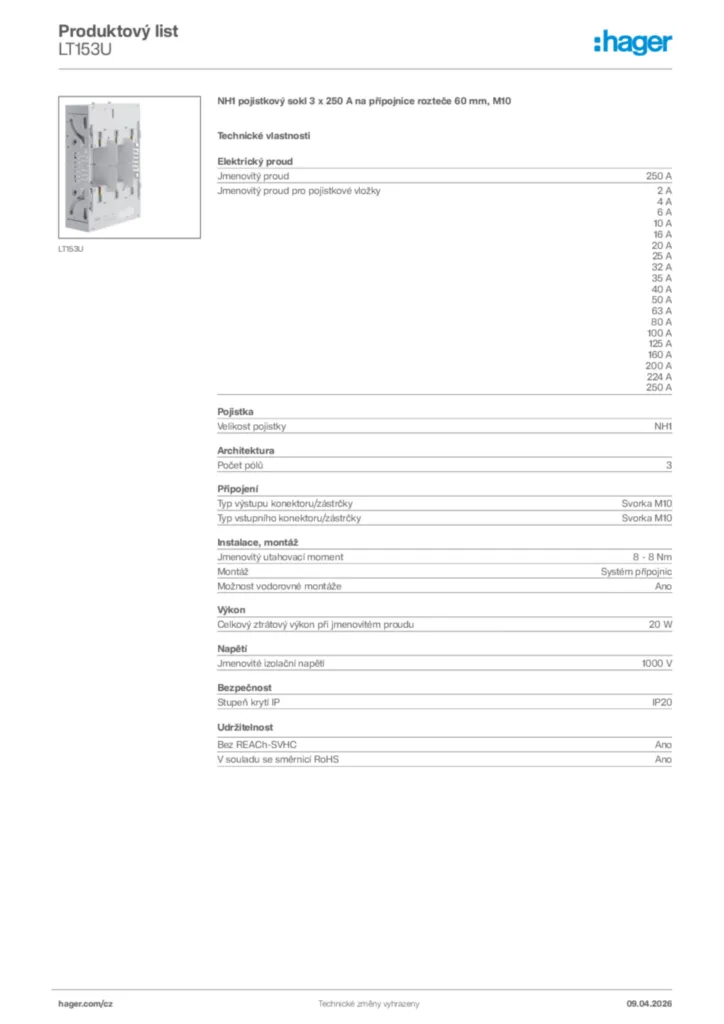

Datový list produktu
Hager Generováno - Datový list produktu LT153U
NH1 pojistkový sokl 3 x 250 A na přípojnice rozteče 60 mm, M10
PDF -
Instalační návod
HRC Fuse Switch Disonnector_DE-EN-FR-IT_NH1-3-2010-03
Instalační návod International 2026-10-14
PDF1,47 MB -
Prohlášení o shodě
Prohlášení o shodě en-GB 2026-08-24
PDF246,08 kB
Více dokumentace
