    Rozvaděč nástěnný FW, IP44, tř. ochr.II, 96 mod., 1250x300x161 FWB81S

    Přidat do seznamu
    Přidat do seznamu

    Přihlaste se pro vytvoření seznamu produktů

    Pro vytvoření seznamů produktů musíte být přihlášeni do svého účtu myHager

    Vytvořit účet Přihlásit se

    Rozvaděč nástěnný FW, IP44, tř. ochr.II, 96 mod., 1250x300x161

    FWB81S

    • Příslušenství
    • Technické vlastnosti
    • Environmentální hodnota
    • Dokumentace
    • Více produktů
    Stáhnout technický list

    Dokončete svůj systém

    Volitelné příslušenství

  • Zobrazit více (47)
    • Montážní deska pro rozvaděč 3 dostupné produkty
    • Příslu­šen­ství / náhradní díly pro nízko­na­pě­ťovou spínací tech­niku 1 dostupné produkty
    • Kabe­lová přiruba pro rozvaděč 5 dostupné produkty
    • Dveře 1 dostupné produkty
    • Patch panel pro rozvaděč 4 dostupné produkty
    • Oddě­lovací deska pro elek­tro­mě­ry/roz­vaděče 2 dostupné produkty

    Dokončete svůj systém

    • Montážní deska pro rozvaděč
    • Příslu­šen­ství / náhradní díly pro nízko­na­pě­ťovou spínací tech­niku
    • Kabe­lová přiruba pro rozvaděč
    • Dveře
    • Patch panel pro rozvaděč
    • Oddě­lovací deska pro elek­tro­mě­ry/roz­vaděče
    • Lišta DIN
    • Držák doku­mentů
    • Běžné příslu­šen­ství
    • Kryt rozvaděče
    • Součásti pro kabe­láž, kabe­lové vstupy a upevnění kabelů
    • Montážní příslu­šen­ství
    • Zásuvka pro rozvaděč
    • Sestava distri­bu­toru pro nástěnnou montáž zařízení
    • Retu­šovací tyčinka
    • Uzamykací systém
    • Příslu­šen­ství / náhradní díly pro termi­nály
    • Přecho­dové víko pro instalační kanál
    • Kolejni­cová svor­kovnice
    • Krycí lišta
    • UM00M0

      Plastová perforovaná montážní deska 175x250 mm

      0,00 €  / *
    • UZ41M5

      Montážní panel perforovaný, 1 pole, 4 řady, 460x248 mm

      0,00 €  / *
    • UZ61M5

      Montážní panel perforovaný, 1 pole, 6 řad, 760x248 mm

      0,00 €  / *
    • FZ421

      Fixační díl kabelové příruby pro zajištění IP54

      0,00 €  / *
    • FZ428

      Kabelová příruba pro záda rozvaděče, pro kabely 20x 5-9 mm, IP44/54

      0,00 €  / *
    • FZ425

      Kabelová příruba rozvaděče, 13 průchodek, IP44/54

      0,00 €  / *
    • FZ460N

      Plastová příruba s 7 předlis. otvory pro kabelové průchodky IP44/54

      0,00 €  / *
    • FZ466N

      Plastová příruba s 16 předlis. otvory pro kabelové průchodky IP44/54

      0,00 €  / *
    • FZ468N

      Plastová příruba bez předlis. otvorů pro kabelové průchodky IP44/54

      0,00 €  / *
    • FZ026NM

      Dveře pravé s uzávěrem plastové, perforované pro FWx/FP81x, 1219x269 mm, IP30

      0,00 €  / *
    • FZ12MK

      Patch panel prázdný pro montáž prvku 12 x Keystone JACK na lištu DIN

      0,00 €  / *
    • FZ12MMO

      Patch panel prázdný pro montáž prvku 12 x (E-DAT Format) na lištu DIN

      0,00 €  / *
    • UM00K3

      Patch panel pro 10x E-dat keyston a 2x zásuvku 230V

      0,00 €  / *
    • UM00K4

      Patch panel pro 24x E-dat keyston

      0,00 €  / *
    • UZ01F1

      Vodorovná přepážka pro FWBxx, 250mm

      0,00 €  / *
    • ZZ10H

      Vodorovná přepážka zásuvná pro rozvaděč FWB a univers, 250 mm

      0,00 €  / *
    • UN08A

      Nosné lišty stavebnic. dílů v. 1200 mm, (sada 2 ks)

      0,00 €  / *
    • UZ01B4

      DIN lišta 35x15 mm, pro 1 pole, 246 mm

      0,00 €  / *
    • U82A

      DIN lišta snížená 35 x 7, 5 neizolovaná, 1 pole, až 32 mm

      0,00 €  / *
    • U842B

      DIN lišta 35x7, 5 mm, univers N, pro 1 pole, 248 mm

      0,00 €  / *
    • FZ794

      Kapsa na dokumenty k nalepení, DIN A4

      0,00 €  / *
    • FZ818

      Schránka na plány, plastová k nalepení, DIN A4

      0,00 €  / *
    • UM00M3

      Multimediální kit, Patch panel pro 10x E-dat. a 2x zásuvku 230V

      0,00 €  / *
    • US41A1

      Ochrana proti dotyku univers N 600x250mm, plný kryt

      0,00 €  / *
    • UM00S2

      Kryt pro Patch panel

      0,00 €  / *
    • UM00S3

      Kryt pro 3-násobnou zásuvku 230V

      0,00 €  / *
    • FZ401

      Těsnicí zátky, univers, opravná sada kabelových přírub

      0,00 €  / *
    • FZ913

      Držák kabelů do multimediálního pole sada 4ks

      0,00 €  / *
    • UZ25V2

      Kabelová spona, malá (20 ks)

      0,00 €  / *
    • UZ01A2

      Držák krytu univers N, vrchní díl nízký

      0,00 €  / *
    • UZ01Z2

      Průchozí izolační držák DIN lišty, univers N, (2 ks)

      0,00 €  / *
    • UZ00Z2

      Koncový izolační držák DIN lišty, univers N, (2 ks)

      0,00 €  / *
    • UZ03A1

      Plastový spodní díl pro upevnění PVC krytu, univers N, se zajištěn

      0,00 €  / *
    • FZ803B

      Držáky pro vnější upevnění

      0,00 €  / *
    • U84T

      Koncový izolační držák DIN lišty, univers N, (2 ks)

      0,00 €  / *
    • UZ04A1

      Dvojitý plastový spodní díl krytů univers N s upevnění PE/N svorkovnic

      0,00 €  / *
    • VZ340

      Upevňovací sada 200 mm pro montáž přístrojů na perforovanou desku

      0,00 €  / *
    • VZ00ASF

      3 násobná zásuvka 230V, otočná o 90°, na DIN lištu / montážní desku

      0,00 €  / *
    • UM81M4

      Rám multimediální s DIN lištami a MP, 4ř./4MP pro FWB8x, výška 1250mm

      0,00 €  / *
    • FZ791N

      Korektor laku 9 ml, barva bílá RAL 9010

      0,00 €  / *
    • FZ597N

      Dveřní zámek univers se 2 klíčky č. 1242E

      0,00 €  / *
    • FZ598

      Dveřní uzávěr univerzální plastový

      0,00 €  / *
    • KN00A

      Univerzální držák bezšroubových svorkovnic na lištu DIN

      0,00 €  / *
    • FZ441N

      Rozvaděčový kryt šířky 300, pro 1 pole, bílý RAL9010

      0,00 €  / *
    • KM13A

      Přísluš. univers Z - PE/N svorkovnice 2x13

      0,00 €  / *
    • KM25A

      Přísluš. univers Z - PE/N svorkovnice 2x25

      0,00 €  / *
    • S35S

      Krycí lišta bílá pro 12 modulů

      0,00 €  / *

    Technické vlastnosti

    Připo­jení
    • Počet vstupů potrubí
      4
    Instalace, montáž
    • Vhodné pro venkovní použití
      Ne
    • Montáž
      Montáž na omítku
    Elek­trický proud
    • Jmenovitý proud
      125 A
    Vyba­vení
    • Počet lišt
      8
    • Počet řad v rozvaděči
      8
    • Počet polí v šířce
      1
    • Zámek
      Ne
    • Má neut­rální svor­kovnici
      Ano
    • Má uzem­ňovací svor­kovnici
      Ano
    • Montážní deska
      Ne
    Kapa­cita
    • Počet modulů
      96
    Funkce
    • Se vstupy potrubí
      Ano
    Rozměry
    • Výška
      1 250 mm
    • Šířka
      300 mm
    • Hloubka
      165 mm
    • Vestavěná výška
      1 250 mm
    • Vestavěná šířka
      300 mm
    • Vestavěná hloubka
      161 mm
    • Počet jednotek šířky
      12
    Kryt, dveře
    • Počet dveří rozvaděče
      1
    • Počet zámků
      1
    • Typ ruko­jeti
      Výklopná rukojeť se západkou
    • Dveře/kryt průhledné
      Ne
    • Typ dveří rozvaděče
      Jednokřídlé dveře
    Mate­riál
    • Mate­riál
      Ocel
    • Kód RAL
      9010
    • Barva
      Bílá
    Bezpečnost
    • Třída izolace
      Třída izola­ceII
    • Mechanická odolnost IK
      IK09
    • Stupeň krytí IP
      IP44

    Environmentální hodnota

    Jsme odhodláni zlepšovat naši environmentální výkonnost snižováním naší ekologické stopy a zároveň působit jako prostředník udržitelnosti pro naše zákazníky. Zjistit více

    V souladu se směrnicí RoHS Ano

    Certifikace a dokumenty

    PEP - Enclosures FWP, univers, IP44, SKII, 120PLE (english)
    PDF
    8,50 MB
    REACH declaration FWB81S
    PDF
    RoHS report FWB81S
    PDF

    Ke stažení

    • Obrázek FWB81S | Hager

      Obrázek produktu FWB81S

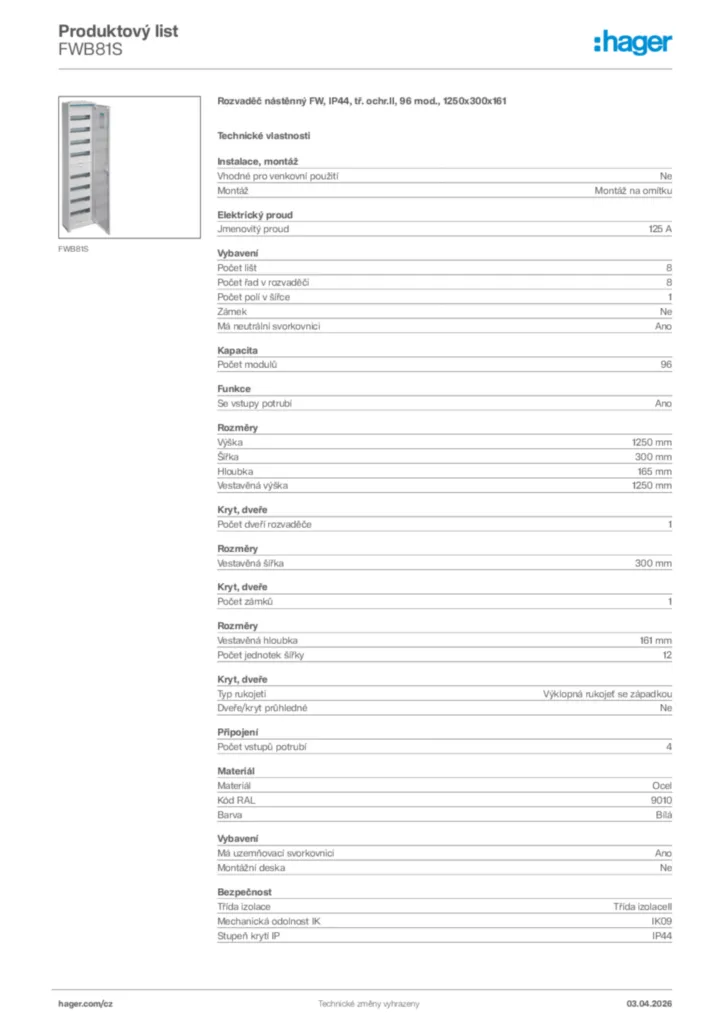

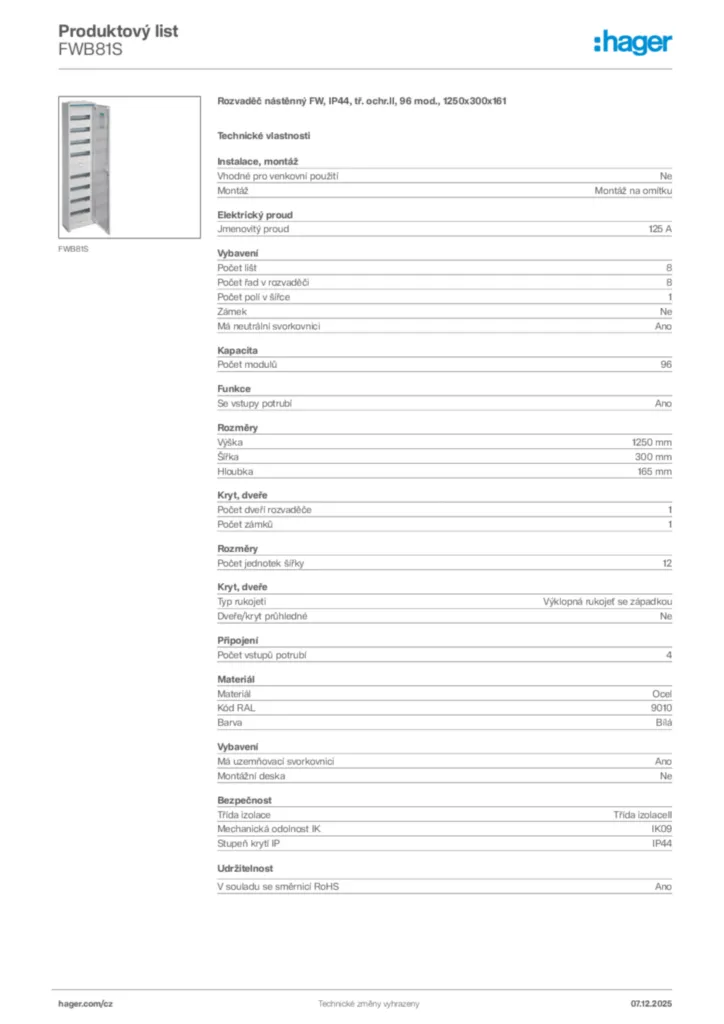

    • Datový list produktu

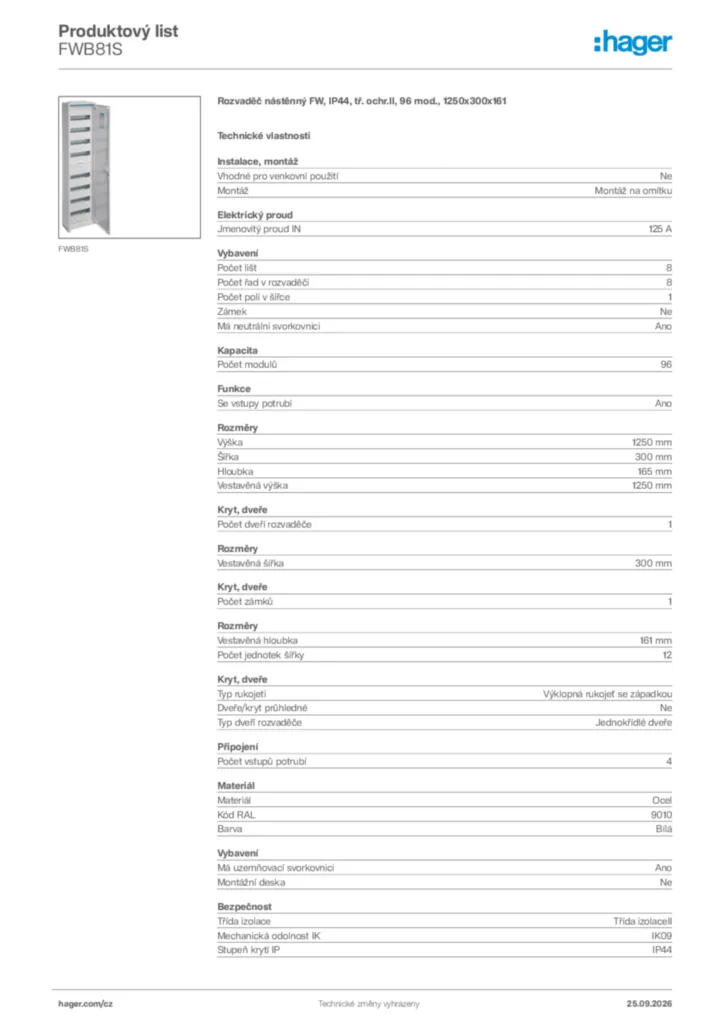

      Obrázek Hager Generováno - Datový list produktu FWB81S | Hager

      Hager Generováno - Datový list produktu FWB81S

      Rozvaděč nástěnný FW, IP44, tř. ochr.II, 96 mod., 1250x300x161

      PDF
    • Instalační návod

      Obrázek Instalační návod International 2026-03-25 | Hager

      Instalační návod International 2026-03-25

      PDF
      1,88 MB
    • Příručka

      Obrázek Handbook en-GB 2023-03-30 | Hager

      Handbook en-GB 2023-03-30

      Příručka en-GB 2016-02-10

      PDF
      23,14 MB
      Obrázek Příručka en-GB 2026-05-13 | Hager

      Příručka en-GB 2026-05-13

      PDF
      34,45 MB
    • Prohlášení o shodě

      Obrázek Declaration | Hager

      Declaration

      Prohlášení o shodě International 2023-05-12

      PDF
      332,34 kB
      Obrázek Declaration | Hager

      Declaration

      Prohlášení o shodě International 2022-03-09

      PDF
      1,44 MB
