Rozvaděč nástěnný FW, IP44, tř. ochr.II, 144 mod., 500x1050x161, bezšr. svorky FWB34S
Přihlaste se pro vytvoření seznamu produktů
Pro vytvoření seznamů produktů musíte být přihlášeni do svého účtu myHager
Dokončete svůj systém
Volitelné příslušenství
-
Lišta DIN 6 dostupné produkty -
Příslušenství / náhradní díly pro nízkonapěťovou spínací techniku 1 dostupné produkty -
Kabelová přiruba pro rozvaděč 5 dostupné produkty -
Vestavěné pole pro telekomunikace 3 dostupné produkty -
Patch panel pro rozvaděč 5 dostupné produkty -
Oddělovací deska pro elektroměry/rozvaděče 3 dostupné produkty
Dokončete svůj systém
-
UN03A
Nosné lišty stavebnic. dílů v. 450 mm, (sada 2 ks)
-
UZ01B4DIN lišta 35x15 mm, pro 1 pole, 246 mm
-
UZ03B4DIN lišta 35x15 mm, pro 3 pole, 746 mm
-
U82ADIN lišta snížená 35 x 7, 5 neizolovaná, 1 pole, až 32 mm
-
UT22BDIN lišta snížená 35 x 7, 5 izolovaná, 1 pole, o 21 mm
-
U842BDIN lišta 35x7, 5 mm, univers N, pro 1 pole, 248 mm
-
FZ428
Kabelová příruba pro záda rozvaděče, pro kabely 20x 5-9 mm, IP44/54
-
FZ425Kabelová příruba rozvaděče, 13 průchodek, IP44/54
-
FZ460NPlastová příruba s 7 předlis. otvory pro kabelové průchodky IP44/54
-
FZ466NPlastová příruba s 16 předlis. otvory pro kabelové průchodky IP44/54
-
FZ468NPlastová příruba bez předlis. otvorů pro kabelové průchodky IP44/54
-
FZ12MK
Patch panel prázdný pro montáž prvku 12 x Keystone JACK na lištu DIN
-
FZ12MMOPatch panel prázdný pro montáž prvku 12 x (E-DAT Format) na lištu DIN
-
VZ02MMDržák multimediálních prvku dvoudílný, plastový
-
UM00K3Patch panel pro 10x E-dat keyston a 2x zásuvku 230V
-
UM00K4Patch panel pro 24x E-dat keyston
-
UZ25V2Kabelová spona, malá (20 ks)
-
UZ01Z2Průchozí izolační držák DIN lišty, univers N, (2 ks)
-
UZ00Z2Koncový izolační držák DIN lišty, univers N, (2 ks)
-
FZ900Držáky skříně FWB/FP pro zapuštěnou montáž (sada 4 ks)
-
FZ803BDržáky pro vnější upevnění
-
U84TKoncový izolační držák DIN lišty, univers N, (2 ks)
-
VZ340Upevňovací sada 200 mm pro montáž přístrojů na perforovanou desku
Technické vlastnosti
Připojení
-
Počet vstupů potrubí16
Instalace, montáž
-
Vhodné pro venkovní použitíNe
-
MontážMontáž na omítku
Elektrický proud
-
Jmenovitý proud125 A
Vybavení
-
Počet lišt12
-
Počet řad v rozvaděči3
-
Počet polí v šířce4
-
ZámekNe
-
Má neutrální svorkovniciAno
-
Má uzemňovací svorkovniciAno
-
Montážní deskaNe
Kapacita
-
Počet modulů144
Funkce
-
Se vstupy potrubíAno
Rozměry
-
Výška500 mm
-
Šířka1 050 mm
-
Hloubka165 mm
-
Vestavěná výška500 mm
-
Vestavěná šířka1 050 mm
-
Vestavěná hloubka161 mm
-
Počet jednotek šířky48
Kryt, dveře
-
Počet dveří rozvaděče2
-
Počet zámků1
-
Typ rukojetiVýklopná rukojeť se západkou
-
Dveře/kryt průhlednéNe
-
Typ dveří rozvaděčeJednokřídlé dveře
Konektivita
-
Druh montážeMontáž na omítku
Materiál
-
MateriálOcel
-
Kód RAL9010
-
BarvaBílá
Bezpečnost
-
Třída izolaceTřída izolaceII
-
Mechanická odolnost IKIK09
-
Stupeň krytí IPIP44
-
Typ uzamčeníBez objímky proti zlomení, Bez zámku
Environmentální hodnota
Jsme odhodláni zlepšovat naši environmentální výkonnost snižováním naší ekologické stopy a zároveň působit jako prostředník udržitelnosti pro naše zákazníky. Zjistit více
Certifikace a dokumenty
Ke stažení
-

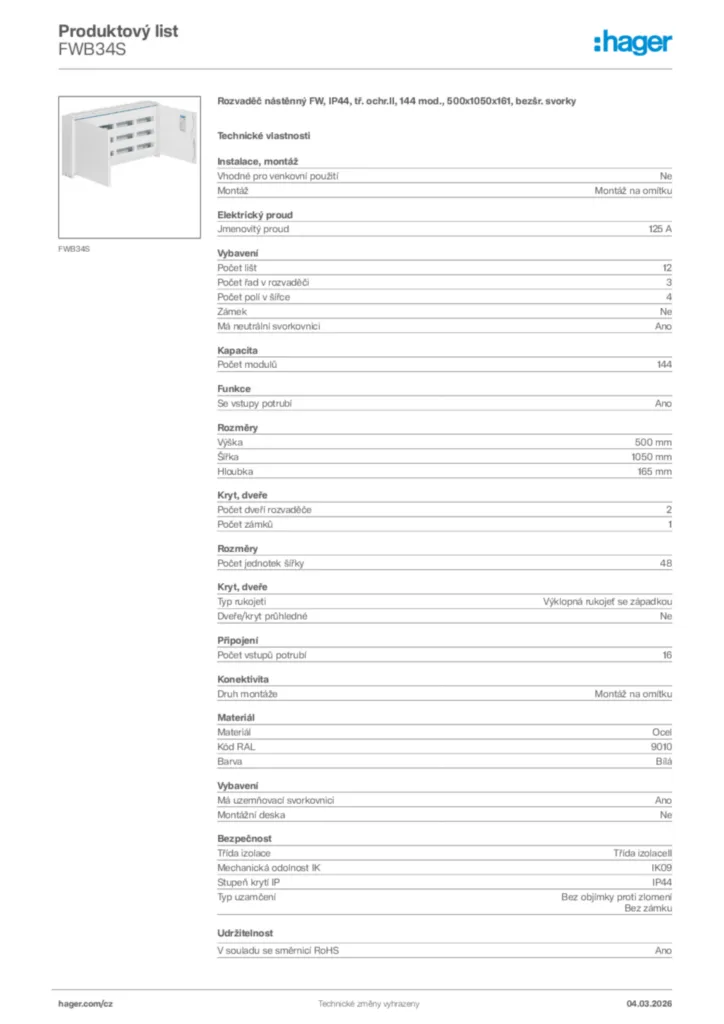

Datový list produktu

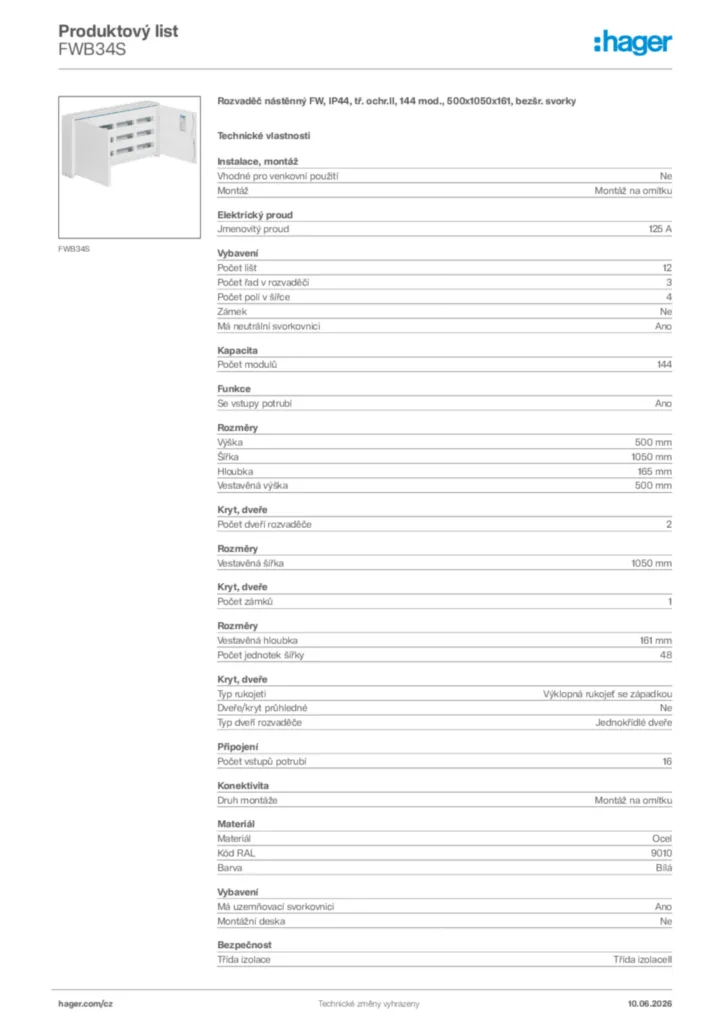

Hager Generováno - Datový list produktu FWB34S
