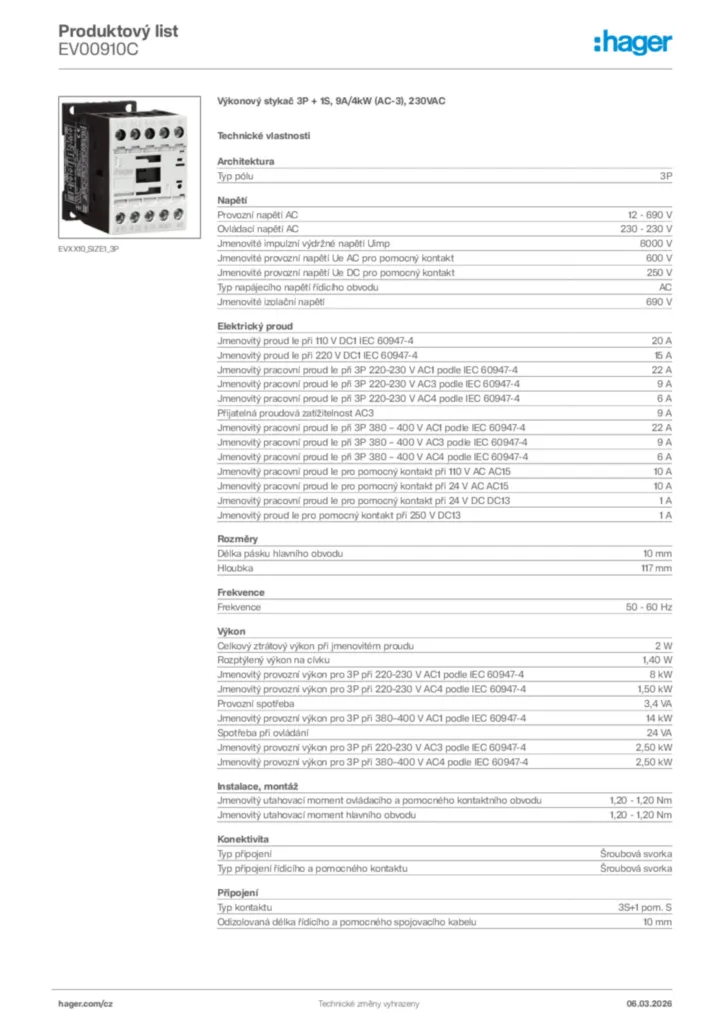

Výkonový stykač 3P + 1S, 9A/4kW (AC-3), 230VAC EV00910C

catalog.pageproduct.productbar_accessories.link
catalog.pageproduct.tab_additional_title.link
catalog.pageproduct.title_sustainability.h2
catalog.pageproduct.title_documents.h2
catalog.pagelevel.related_heading_range.link

product.page.accessories.title

Relé tepelného přetížení 12 product.page.accessories.products-available
Modul přepěťové ochrany 1 product.page.accessories.products-available
Mechanické příslušenství pro nízkonapěťové komponenty 1 product.page.accessories.products-available
Pomocné zařízení pro zařízení rozvaděče 6 product.page.accessories.products-available
Pomocný kabelový adaptér 1 product.page.accessories.products-available

catalog.pageproduct.tab_additional_title.link

Typ pólu

3P

Provozní napětí AC

12 - 690 V
Ovládací napětí AC

230 - 230 V
Jmenovité impulzní výdržné napětí Uimp

8 000 V
Jmenovité provozní napětí Ue AC pro pomocný kontakt

600 V
Jmenovité provozní napětí Ue DC pro pomocný kontakt

250 V
Typ napájecího napětí řídicího obvodu

AC
Jmenovité izolační napětí

690 V

Jmenovitý proud Ie při 110 V DC1 IEC 60947-4

20 A
Jmenovitý proud Ie při 220 V DC1 IEC 60947-4

15 A
Jmenovitý pracovní proud Ie při 3P 220–230 V AC1 podle IEC 60947-4

22 A
Jmenovitý pracovní proud Ie při 3P 220–230 V AC3 podle IEC 60947-4

9 A
Jmenovitý pracovní proud Ie při 3P 220–230 V AC4 podle IEC 60947-4

6 A
Přijatelná proudová zatížitelnost AC3

9 A
Jmenovitý pracovní proud Ie při 3P 380 – 400 V AC1 podle IEC 60947-4

22 A
Jmenovitý pracovní proud Ie při 3P 380 – 400 V AC3 podle IEC 60947-4

9 A
Jmenovitý pracovní proud Ie při 3P 380 – 400 V AC4 podle IEC 60947-4

6 A
Jmenovitý pracovní proud Ie pro pomocný kontakt při 110 V AC AC15

10 A
Jmenovitý pracovní proud Ie pro pomocný kontakt při 24 V AC AC15

10 A
Jmenovitý pracovní proud Ie pro pomocný kontakt při 24 V DC DC13

1 A
Jmenovitý proud Ie pro pomocný kontakt při 250 V DC13

1 A

Délka pásku hlavního obvodu

10 mm
Hloubka

117 mm

Frekvence

50 - 60 Hz

Ztrátový výkon na vstupu IN

2 W
Rozptýlený výkon na cívku

1,40 W
Jmenovitý provozní výkon pro 3P při 220–230 V AC1 podle IEC 60947-4

8 kW
Jmenovitý provozní výkon pro 3P při 220–230 V AC4 podle IEC 60947-4

1,50 kW
Provozní spotřeba

3,4 VA
Jmenovitý provozní výkon pro 3P při 380–400 V AC1 podle IEC 60947-4

14 kW
Spotřeba při ovládání

24 VA
Jmenovitý provozní výkon pro 3P při 220–230 V AC3 podle IEC 60947-4

2,50 kW
Jmenovitý provozní výkon pro 3P při 380–400 V AC4 podle IEC 60947-4

2,50 kW

Jmenovitý utahovací moment ovládacího a pomocného kontaktního obvodu

1,20 - 1,20 Nm
Jmenovitý utahovací moment hlavního obvodu

1,20 - 1,20 Nm

Typ připojení

Šroubová svorka
Typ připojení řídicího a pomocného kontaktu

Šroubová svorka

Typ kontaktu

3S+1 pom. S
Odizolovaná délka řídicího a pomocného spojovacího kabelu

10 mm
Průřez vstupu a výstupu se šrouby, pro flexibilní vodiče

0,75 - 4 mm²
Připojovací průřez vstupu a výstupu se šrouby, u plného vodiče

0,75 - 4 mm²

Počet pomocných kontaktů jako spojovací

1
Počet pomocných kontaktů jako rozpojovací

0
Počet kontaktů NO

3
Počet kontaktů NC

0

Stupeň krytí IP

IP20

Provozní teplota

-25 - 60 °C
Stupeň znečištění podle IEC 60664/IEC 60947-2

3
Skladovací/přepravní teplota

-40 - 80 °C

catalog.pageproduct.title_sustainability.h2

Jsme odhodláni zlepšovat naši environmentální výkonnost snižováním naší ekologické stopy a zároveň působit jako prostředník udržitelnosti pro naše zákazníky. catalog.pageproduct.product_description_learn_more.link

V souladu se směrnicí RoHS Ano

Bez REACh-SVHC Ano
