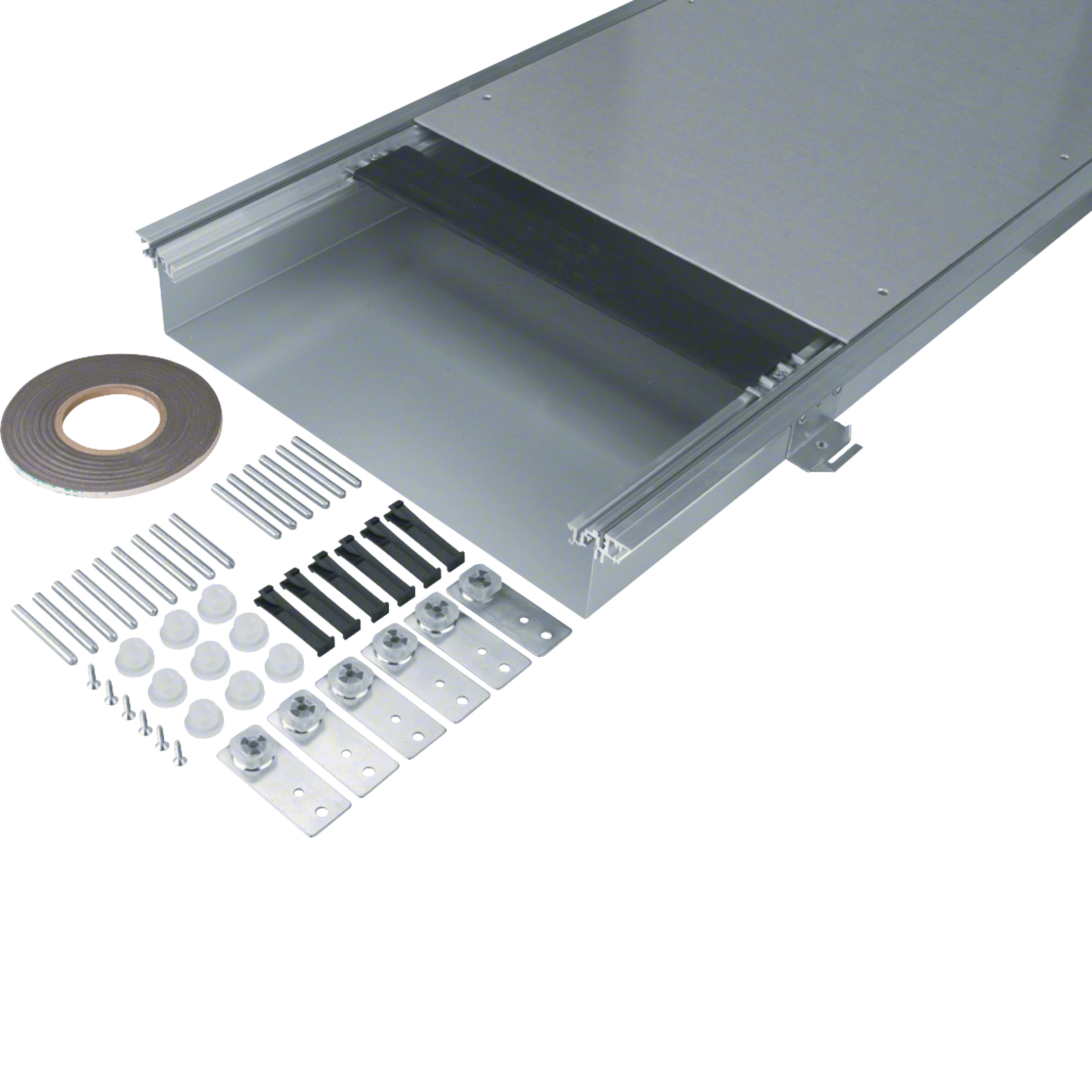

Kabelový kanál s vanou 500 60-100 těsnící BKWD500060
EAN
4012002241400
Balení
2,4 metr
Přihlaste se pro vytvoření seznamu produktů
Pro vytvoření seznamů produktů musíte být přihlášeni do svého účtu myHager
Dokončete svůj systém
Volitelné příslušenství
-
Univerzální podlahové krabice do potěru 10 dostupné produkty -
Hrana podlahové krytiny 2 dostupné produkty -
Kryt pro přístupné podlahové kanály 2 dostupné produkty -
Příslušenství / náhradní díly pro systémy podkladových kanálů 8 dostupné produkty -
Kryt ochranné lišty podlahové krytiny 1 dostupné produkty -
Kryt křížového spoje pro podlahový kanál 1 dostupné produkty
Dokončete svůj systém
-
BKSAB00
Rozbočovací krabice pro BK, zaslepená
-
BKSAG00Rozbočovací krabice pro BK, GBZ
-
BKSAE04Rozbočovací krabice pro BK, E04
-
BKSAE09Rozbočovací krabice pro BK, E09
-
BKSAQ06Rozbočovací karbice BK pro otvor Q06
-
BKSAQ08Rozbočovací karbice BK pro otvor Q08
-
BKSAQ12Rozbočovací karbice BK pro otvor Q12
-
BKSAR06Rozbočovací karbice BK pro otvor R06
-
BKSAR10Rozbočovací karbice BK pro otvor R10
-
BKSAR12Rozbočovací karbice BK pro otvor R12
-
BKZM203
Samolepící gumový pásek 20x3mm, L = 10m
-
BKZVS90Propojovací sada pro pravoúhlé odbočení
-
BKZKV180Dodatačné přímé pospojení pro kanál BK
-
BKZKV090Dodatačné pravoúhlé pospojení pro kanál BK
-
BKZN030Nivelační svorka pro podlahové kanály, h= 30 mm
-
BKZN050Nivelační svorka pro podlahové kanály, h= 50 mm
-
BKZSH20Přísavka pro manipulaci se zaslepkami, maximální nosnost 20 kg
-
BKZSH30Přísavka pro manipulaci se zaslepkami, maximální nosnost 30 kg
Technické vlastnosti
Rozměry
-
Šířka500 mm
-
Délka2 400 mm
-
Vnitřní průřez vodiče23 230 - 23 230 mm²
-
Minimální výška potěru60 mm
-
Rozsah nivelace60 - 100 mm
-
Počet vestavěných jednotek3
Kapacita
-
Max. počet kabelů (Ø 11 mm, 50% naplnění, bez zařízení)96
Podmínky použití
-
Svislé zatížení působící na velkou plochu (velké zatížení)3 kN
-
Svislé zatížení působící na malou plochu2 kN
Instrukce
-
Údržba podlahSuché
Vybavení
-
Počet oddílů1 - 1
-
S přepážkouNe
Instalace, montáž
-
Montážní otvorBez
Materiál
-
MateriálOcel
-
Materiál dna bočniceOcel
-
PovrchPozink
Kryt, dveře
-
Materiál krytuOcel
-
Kryt pro ošetřeníPozink
-
Montážní otvor krytuNe
-
Upevnění víka zaklapnutímNe
Funkce
-
Základna oddělitelná od hlavního tělaAno
-
S průchozím dnemAno
Environmentální hodnota
Jsme odhodláni zlepšovat naši environmentální výkonnost snižováním naší ekologické stopy a zároveň působit jako prostředník udržitelnosti pro naše zákazníky. Zjistit více
Certifikace a dokumenty
Ke stažení
-
Product datasheet
Hager Produktový list BKWD500060
Kabelový kanál s vanou 500 60-100 těsnící
PDF -
Návod k použití
Návod k použití International 2020-01-01
PDF287,64 kB
Návod k použití en-GB, fr-FR, de-DE, pl-PL 2017-09-29
PDF2,29 MB -
Soubory DXF
Soubory DXF International 2023-01-12
DXF742,78 kB -
Soubory STEP
Soubory STEP International 2023-01-12
STP1,01 MB -
Product Drawing
Product drawing
Product Drawing International 2022-12-07
PDF162,30 kB -
Declaration of conformity
EC declaration of conformity BKF_BKFD_BKW_BKWD
Prohlášení o shodě International 2017-11-20
PDF235,17 kB
EU-Declaration BKF_BKFD_BKW_BKWD T013A DE_EN 25072019
Prohlášení o shodě International 2019-08-23
PDF43,52 kB
Více dokumentace
