Odvodnik prenapona, fotovoltni, 2-polni, 40kA, Tip 2 SPV340
Prijava za kreaciju liste proizvoda
Morate se prijaviti na Vaš myHager račun kako biste kreirali liste proizvoda
Kompletirajte vaš sistem
Opcionalni dodaci
-
Dodatna oprema/rezervni dijelovi za prenaponsku zaštitu sistema napajanja/snabdjevanja 1 dostupni proizvodi
Kompletirajte vaš sistem
Tehničke karakteristike
Kapacitet
-
Broj modula3
Napon
-
Razina naponske zaštite Up prema standardu IEC 61643-13,70 kV
-
Razina naponske zaštite Up L-N/PEN IEC 61643-113.700 V
-
Vrsta napajanjaDC
-
Kategorija prenapona prema standardu IEC 60947-13
Električna struja
-
Maks. struja pražnjenja (Imax)40 kA
-
Maks. struja pražnjenja (Imax) N-PE40 kA
-
Nazivna struja pražnjenja In15 kA
Dimenzije
-
Visina89,80 mm
-
Širina53,40 mm
-
Dubina56,1 mm
-
Dužina skidanja izolacije16 mm
Sigurnost
-
Ingress Protection (IP) klasaIP20
-
Način zaštiteL-PE
Uvjeti korištenja
-
Radna temperatura-40 - 80 °C
-
Zaštita od vlage u zraku5 - 95%
-
Temperatura skladištenja/transporta-40 - 80 °C
-
Stepen zagađenja prema IEC 60664/IEC 60947-22
-
Maks. visina2.000 m
Materijali
-
Boja proizvodaSvijetlo siva
-
RAL kod7035
-
MaterijalPoliamid (PA), Poliester
Mrežna konfiguracija
-
Vrsta mrežeDC
-
TN mrežaNe
-
Mreža TN-CNe
-
DC mrežaDa
-
IT mrežaNe
-
TT mrežaNe
-
MREŽA TN-C-SDa
-
Mreža TN-SNe
Oprema
-
Sa daljinskim signalnim kontaktomNe
-
Nazivna struja opterećenja IL80 A
Veza
-
Presjek ulaza i izlaza sa vijcima, za fleksibilne vodiče1,5 - 25 mm²
-
Presjek vijčanog ulaza i izlaza, za masivne vodiče1,5 - 35 mm²
-
Presjek fleksibilnog vodiča1.5 - 25 mm²
-
Presjek krutog provodnika1.5 - 35 mm²
-
Vrsta priključka/utikačaVijčana stezaljka
-
Broj priključaka1
Standardi
-
Klasa zahtjeva IEC 61643T2
Frekvencija
-
Frekvencija50 - 60 Hz
Instalacija, montaža
-
Nazivni zatezni moment3 - 4,5 Nm
-
Položaj za montažu/spajanjeVodoravno/Horizontalno
-
Pogodno za upotrebu u zatvorenom prostoruDa
Arhitektura
-
Tip pola2P
Konfiguracija
-
Sa integriranim zaštitnim osiguračemNe
Povezivost
-
Vrsta montažeDIN šina
-
Vrsta vezeVijčani spoj
Kontrole i indikatori
-
Sa indikacijskom lampicomDa
Funkcije
-
Prikladno za dodatnu konfiguraciju sistemaDa
-
Modus za kraj vijeka trajanjaOCM (open circuit mode)
Samo za internu upotrebu
-
Broj modula 17,5 mm6
Interni posebni identifikacijski atributi za zaštitu
-
Filter vrste proizvodaSPD/Prenaponska zaštita
Downloadi
-
Slika proizvoda
Napomene o korištenju. Napominjemo da smo mi vlasnici prava korištenja slikovnog materijala. Možete koristiti samo materijal koji ste dobili u skladu sa našim Uslovima korištenja (PDF, 85 KB). Smatramo vas odgovornim za poštivanje uslova licence i možete biti odgovorni za zloupotrebu.
Slika proizvoda SPV340
-

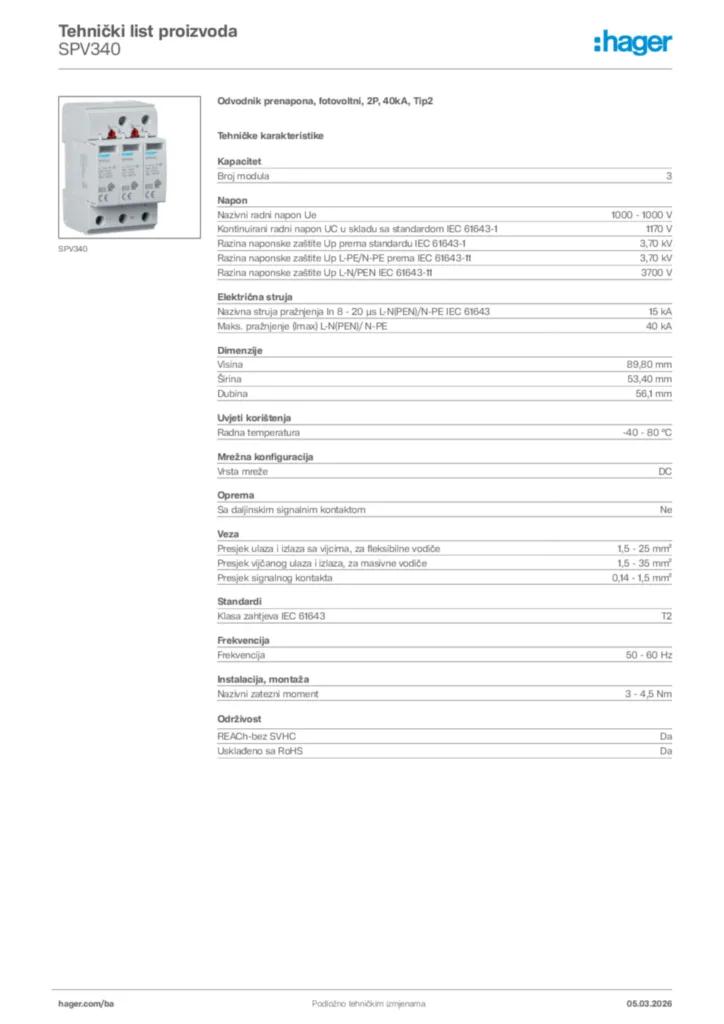

Tehnički list proizvoda
