Uložak - modul za SPB117, tip 2, 1P, L-N(PEN), Uc=440V, In=20kA, Imax=40kA SPB013
Prijava za kreaciju liste proizvoda
Morate se prijaviti na Vaš myHager račun kako biste kreirali liste proizvoda
Tehničke karakteristike
Napon
-
Nazivni radni napon Ue230 - 400 V
-
Referentni ispitni napon Utest AC255 V
-
Kategorija prenapona prema standardu IEC 60947-13
-
Vrsta napajanjaAC
-
Kontinuirani radni napon UC u skladu sa standardom IEC 61643-1440 V
Oprema
-
Sa daljinskim signalnim kontaktomNe
Uvjeti korištenja
-
Radna temperatura-40 - 80 °C
-
Maks. visina2.000 m
-
Stepen zagađenja prema IEC 60664/IEC 60947-22
-
Temperatura skladištenja/transporta-40 - 80 °C
Standardi
-
Klasa zahtjeva IEC 61643T2
Frekvencija
-
Frekvencija50 - 60 Hz
Dimenzije
-
Visina52,4 mm
-
Širina17,5 mm
-
Dubina55,3 mm
Povezivost
-
Vrsta vezePlug-in veza
-
Vrsta montažeNa bazni element
Električna struja
-
Vrijednost struje kratkog spoja (Isccr)25 kA
-
Maks. struja pražnjenja (Imax)40 kA
-
Maks. uređaj za prenaponsku zaštitu, paralelni priključak (osigurač)125 A
-
Nazivna struja pražnjenja In20 kA
Instalacija, montaža
-
Pogodno za upotrebu u zatvorenom prostoruDa
Materijali
-
MaterijalPoliamid (PA)
-
BojaSvijetlo siva
-
RAL kod7035
Mrežna konfiguracija
-
Vrsta mrežeIT, TN, TT
Sigurnost
-
Ingress Protection (IP) klasaIP20
Aplikacija
-
Je izvedba Bez barijeraDa
Downloadi
-
Slika proizvoda
Napomene o korištenju. Napominjemo da smo mi vlasnici prava korištenja slikovnog materijala. Možete koristiti samo materijal koji ste dobili u skladu sa našim Uslovima korištenja (PDF, 85 KB). Smatramo vas odgovornim za poštivanje uslova licence i možete biti odgovorni za zloupotrebu.
Slika proizvoda SPB013
-

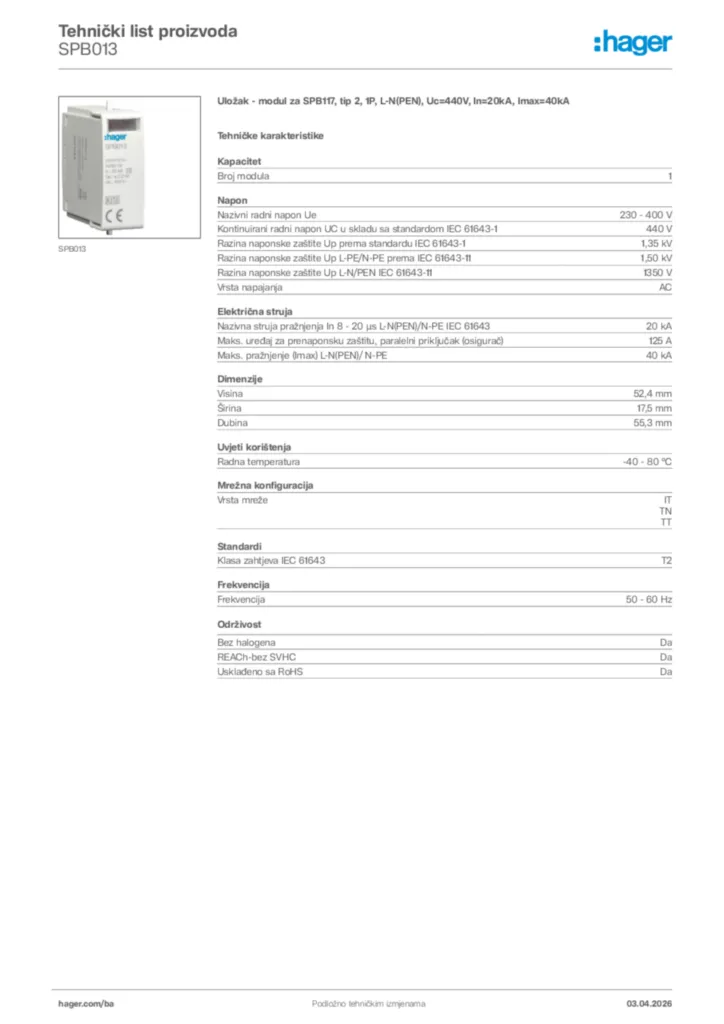

Tehnički list proizvoda
Hager Tehnički list proizvoda SPB013
Uložak - modul za SPB117, tip 2, 1P, L-N(PEN), Uc=440V, In=20kA, Imax=40kA
PDF -

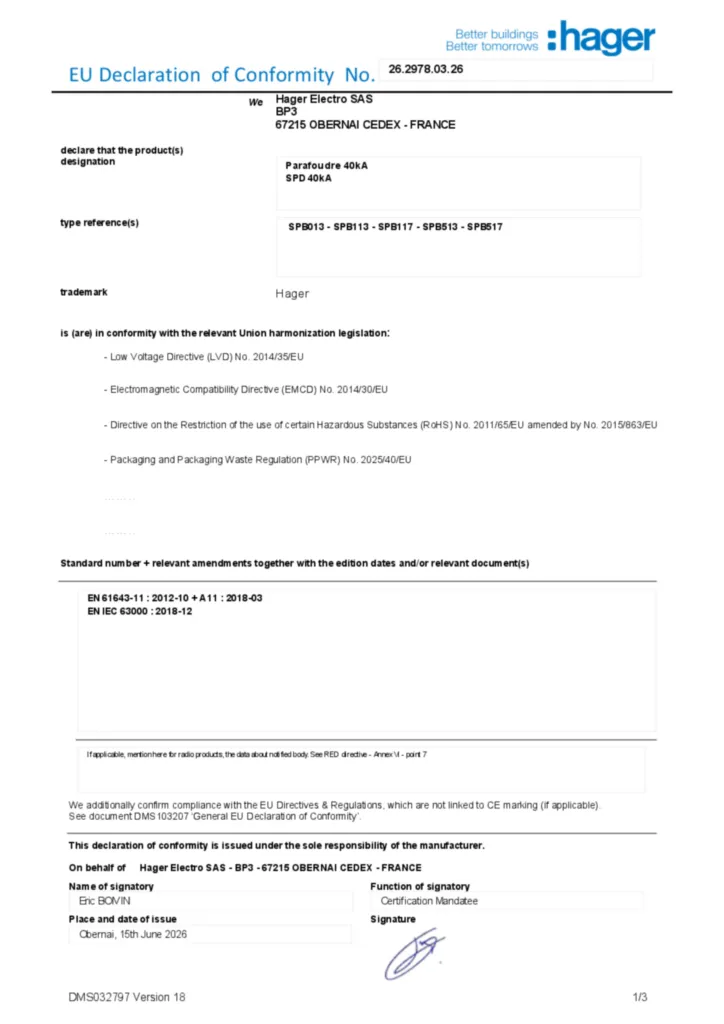

Deklaracija o usklađenosti
Deklaracija o usklađenosti en-US 2026-07-15
PDF259,97 kB
