EAN

3250615514875

Pakovanje

1 Komad

Uređaj za zaštitu od prenapona (SPD)

Odvodnik prenapona, tip 2, 1P, TNC, In=20kA, indikacija kvara, signalni kontakt SPB115

Dodaci
Tehničke karakteristike
Ekološka vrijednost
Dokumentacija
Više proizvoda

Preuzmite tehnički list

Kompletirajte vaš sistem

Modularne sabirnice za faze 3 dostupni proizvodi

Tehničke karakteristike

Tip pola

1P

Broj modula

1

Nazivni radni napon Ue

240 - 240 V
Kontinuirani radni napon UC u skladu sa standardom IEC 61643-1

275 V
Razina naponske zaštite Up prema standardu IEC 61643-1

1,35 kV
Nazivni radni napon AC (signalni kontakt)

5 - 250 V
Nazivni radni napon AC (signalni kontakt)

30 - 30 V
Vrsta napajanja

AC
Referentni ispitni napon Utest AC

255 V
Kategorija prenapona prema standardu IEC 60947-1

3
Nazivni napon

240 - 415 V AC ± 10%

Vrijednost struje kratkog spoja (Isccr)

25 kA
Maks. uređaj za prenaponsku zaštitu, paralelni priključak (osigurač)

125 A
Maks. uređaj zaprenaponsku zaštitu, serijski priključak (osigurač)

80 A
Nazivna struja pražnjenja In

20 kA
Nazivna radna struja AC (signalni kontakt)

0,005 - 1 A
Nazivna radna struja DC (signalni kontakt)

1 - 1 A
Maks. struja pražnjenja (Imax)

40 kA
Rezidualna struja Ipe

≤ 0.45 mA

Visina

96,8 mm
Širina

17,60 mm
Dubina

65,7 mm
Dužina skidanja izolacije

16 mm
Dužina skidanja izolacije (signalni kontakt)

7 mm

Radna temperatura

-40 - 80 °C
Zaštita od vlage u zraku

5 - 95%
Temperatura skladištenja/transporta

-40 - 80 °C
Stepen zagađenja prema IEC 60664/IEC 60947-2

2
Maks. visina

2.000 m

Vrsta mreže

TN, TN-C, TT
TN mreža

Da
Mreža TN-C

Da
MREŽA TN-C-S

Ne
Mreža TN-S

Ne
TT mreža

Da
IT mreža

Ne
DC mreža

Ne

Sa daljinskim signalnim kontaktom

Da
Nazivna struja opterećenja IL

80 A

Presjek ulaza i izlaza sa vijcima, za fleksibilne vodiče

1,5 - 25 mm²
Presjek vijčanog ulaza i izlaza, za masivne vodiče

1,5 - 35 mm²
Broj vodiča bez uzemljenja

1
Presjek fleksibilnog vodiča

1.5 - 25 mm²
Presjek fleksibilnog provodnika (signalni kontakt)

0,14 - 1,5 mm²
Presjek krutog provodnika

1.5 - 35 mm²
Presjek krutog provodnika (signalni kontakt)

0,14 - 1,5 mm²
Vrsta priključka/utikača

Vijčana stezaljka
Broj priključaka

1

Klasa zahtjeva IEC 61643

T2

Frekvencija

50 - 60 Hz

Nazivni zatezni moment

3 - 4,5 Nm
Položaj za montažu/spajanje

Vodoravno/Horizontalno
Pogodno za upotrebu u zatvorenom prostoru

Da

Sa integriranim zaštitnim osiguračem

Ne

Vrsta montaže

DIN šina
Vrsta veze

Vijčani spoj
Vrsta priključka (signalni kontakt)

Plug-in veza, Vijčani spoj

Prikladno za dodatnu konfiguraciju sistema

Ne

Karakteristike osigurača

gG

Broj modula 17,5 mm

2

Filter vrste proizvoda

SPD/Prenaponska zaštita

Način zaštite

L-N, L-PEN
Struja isklapanja faktor k

1,6
TOV pri UT

350 V AC (5 s / withstand mode), 460 V AC (120 min / safe failure mode)
Zaštitna klasa

Izolacijska klasa II

Boja proizvoda

Svijetlo siva
RAL kod

7035
Materijal

Termoplastika, Poliamid (PA)

Ekološka vrijednost

Usklađeno sa RoHS Da

Certifikati i dokumenti

REACH declaration SPB115

PDF

RoHS report SPB115

PDF

Downloadi

Slika proizvoda

Napomene o korištenju. Napominjemo da smo mi vlasnici prava korištenja slikovnog materijala. Možete koristiti samo materijal koji ste dobili u skladu sa našim Uslovima korištenja (PDF, 85 KB). Smatramo vas odgovornim za poštivanje uslova licence i možete biti odgovorni za zloupotrebu.

Slika proizvoda SPB115

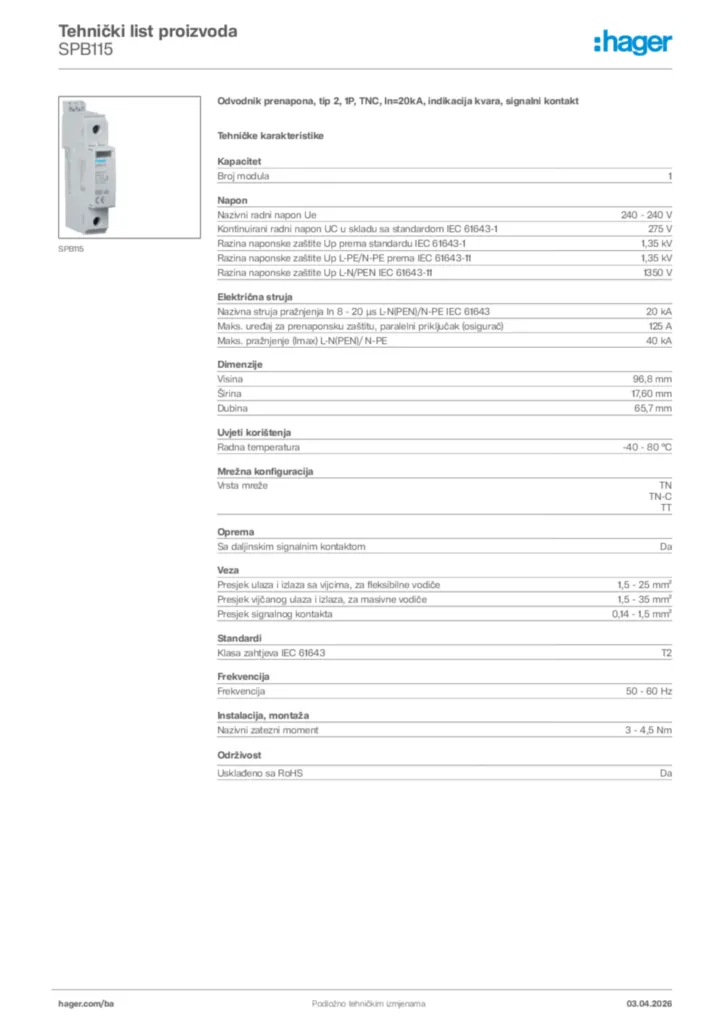

Tehnički list proizvoda
