Kombinovani odvodnik prenapona, T1+T2, 3P, TNC, signalni kontakt SPA800
EAN
3250615514837
Pakovanje
1 Komad
na zahtjev
Prijava za kreaciju liste proizvoda
Morate se prijaviti na Vaš myHager račun kako biste kreirali liste proizvoda
Kompletirajte vaš sistem
Opcionalni dodaci
-
Modularne sabirnice za faze 2 dostupni proizvodi
Kompletirajte vaš sistem
Tehničke karakteristike
Električna struja
-
Maks. pražnjenje (Imax) L-N(PEN)/ N-PE50 kA
-
Maks. uređaj za prenaponsku zaštitu, paralelni priključak (osigurač)315 A
-
Imulsna struja Iimp (10/350 µs) IEC 61643 L-N(PEN)/N-PE25 kA
Mrežna konfiguracija
-
Vrsta mrežeTN-C
Povezivost
-
Vrsta vezeVijčana stezaljka
Oprema
-
Sa daljinskim signalnim kontaktomDa
Kapacitet
-
Broj modula6
Napon
-
Razina naponske zaštite Up prema standardu IEC 61643-11,50 kV
-
Kontinuirani radni napon UC u skladu sa standardom IEC 61643-1350 V
-
Nazivni radni napon Ue230 - 400 V
-
Razina naponske zaštite Up L-N/PEN IEC 61643-111,5 kV
Arhitektura
-
Broj polova3
Uvjeti korištenja
-
Radna temperatura-40 - 80 °C
Dimenzije
-
Visina95,20 mm
-
Širina106,80 mm
-
Dubina67 mm
Kontrole i indikatori
-
Sa indikacijskom lampicomDa
Standardi
-
Klasa zahtjeva IEC 61643T1, T2
Instalacija, montaža
-
Nazivni zatezni moment4,50 - 4,50 Nm
Veza
-
Presjek ulaza i izlaza sa vijcima, za fleksibilne vodiče2,5 - 35,0 mm²
-
Presjek vijčanog ulaza i izlaza, za masivne vodiče2,5 - 35,0 mm²
-
Presjek signalnog kontakta0,14 - 1,5 mm²
Frekvencija
-
Frekvencija50 - 60 Hz
Sigurnost
-
Ingress Protection (IP) klasaIP20
Ekološka vrijednost
Certifikati i dokumenti
Downloadi
-
Slika proizvoda
Napomene o korištenju. Napominjemo da smo mi vlasnici prava korištenja slikovnog materijala. Možete koristiti samo materijal koji ste dobili u skladu sa našim Uslovima korištenja (PDF, 85 KB). Smatramo vas odgovornim za poštivanje uslova licence i možete biti odgovorni za zloupotrebu.
Slika proizvoda SPA800
-

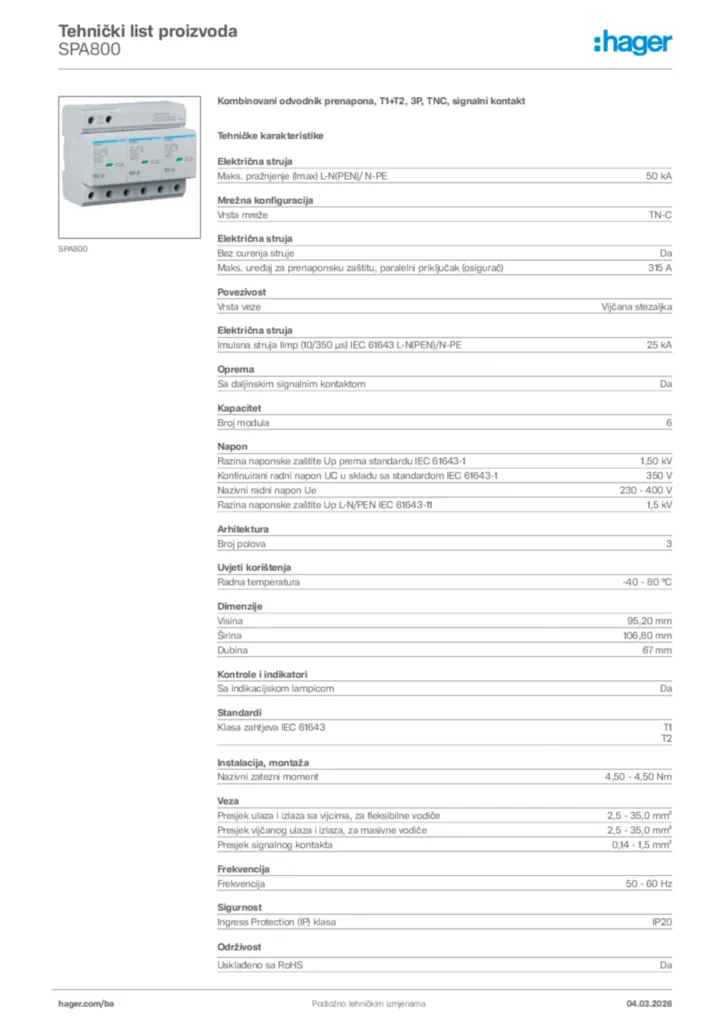

Product datasheet
Hager Product data sheet SPA800
Kombinovani odvodnik prenapona, T1+T2, 3P, TNC, signalni kontakt
PDF -
Uputstvo za instalaciju
Uputstvo za instalaciju en-GB, de-DE 2020-09-25
PDF770,80 kB
