EAN

3250615514905

Pakovanje

1 Komad

Uređaj za zaštitu od prenapona (SPD)

Odvodnik prenapona, tip 2, 4P, TT/TNS, In=20kA,indikacija kvara, signal.kontakt SPB415

Tehničke karakteristike
Ekološka vrijednost
Dokumentacija
Više proizvoda

Preuzmite tehnički list

Tehničke karakteristike

Tip pola

3P+N
Neutralan položaj

Desno

Broj modula

4

Nazivni radni napon Ue

230 - 400 V
Kontinuirani radni napon UC u skladu sa standardom IEC 61643-1

275 V
Razina naponske zaštite Up prema standardu IEC 61643-1

1,35 kV
Razina naponske zaštite Up L-PE/N-PE prema IEC 61643-11

1,60 kV
Razina naponske zaštite Up N-PE IEC 61643-11

1,50 V
Nazivni radni napon AC (signalni kontakt)

5 - 250 V
Nazivni radni napon AC (signalni kontakt)

30 - 30 V
Razina naponske zaštite Up L-N/PEN IEC 61643-11

1.350 V
Referentni ispitni napon Utest AC

255 V
Kategorija prenapona prema standardu IEC 60947-1

3

Nazivna struja pražnjenja In 8 - 20 µs L-N(PEN)/N-PE IEC 61643

20 kA
Vrijednost struje kratkog spoja (Isccr)

25 kA
Maks. uređaj za prenaponsku zaštitu, paralelni priključak (osigurač)

125 A
Maks. uređaj zaprenaponsku zaštitu, serijski priključak (osigurač)

80 A
Maks. pražnjenje (Imax) L-N(PEN)/ N-PE

40 kA
Nazivna struja pražnjenja In

20 kA
Nazivna radna struja AC (signalni kontakt)

5 - 750 mA
Nazivna radna struja DC (signalni kontakt)

1 - 1 A
Prateći prekidni iznos struje

0,1 kA
Maks. struja pražnjenja (Imax)

40 kA

Visina

98,7 mm
Širina

71 mm
Dubina

65,7 mm
Dužina skidanja izolacije

16 mm
Dužina skidanja izolacije (signalni kontakt)

7 mm

Radna temperatura

-40 - 80 °C
Zaštita od vlage u zraku

5 - 95%
Temperatura skladištenja/transporta

-40 - 80 °C
Stepen zagađenja prema IEC 60664/IEC 60947-2

2
Maks. visina

2.000 m

Vrsta mreže

TN-S, TT
TN mreža

Ne
Mreža TN-C

Ne
MREŽA TN-C-S

Ne
Mreža TN-S

Da
TT mreža

Da
IT mreža

Ne
DC mreža

Ne

Sa daljinskim signalnim kontaktom

Da
Nazivna struja opterećenja IL

80 A

Presjek ulaza i izlaza sa vijcima, za fleksibilne vodiče

1,5 -25 mm²
Presjek vijčanog ulaza i izlaza, za masivne vodiče

1,5 - 25 mm²
Presjek signalnog kontakta

0,14 - 1,5 mm²
Presjek za kruti provodnik, za zaštitni vodič

1,5 - 25 mm²
Poprečni presjek fleksibilnog vodiča, za zaštitni vodič

1,5 -25 mm²
Presjek fleksibilnog vodiča

1.5 - 25 mm²
Presjek fleksibilnog provodnika (signalni kontakt)

0,14 - 1,5 mm²
Presjek krutog provodnika

1.5 - 35 mm²
Presjek krutog provodnika (signalni kontakt)

0,14 - 1,5 mm²
Vrsta priključka/utikača

Vijčana stezaljka
Broj priključaka

1

Klasa zahtjeva IEC 61643

T2

Frekvencija

50 - 60 Hz

Nazivni zatezni moment

3 - 3 Nm
Pogodno za upotrebu u zatvorenom prostoru

Da

Sa integriranim zaštitnim osiguračem

Ne

Vrsta montaže

DIN šina
Vrsta veze

Vijčani spoj
Vrsta priključka (signalni kontakt)

Plug-in veza, Vijčani spoj

Sa indikacijskom lampicom

Da

Prikladno za dodatnu konfiguraciju sistema

Ne

Karakteristike osigurača

gG

Broj modula 17,5 mm

8

Filter vrste proizvoda

SPD/Prenaponska zaštita

Boja proizvoda

Svijetlo siva
RAL kod

7035
Materijal

Plastika

Zaštitna klasa

Izolacijska klasa II

Ekološka vrijednost

Usklađeno sa RoHS Da

Certifikati i dokumenti

REACH declaration SPB415

PDF

RoHS report SPB415

PDF

Downloadi

Slika proizvoda

Napomene o korištenju. Napominjemo da smo mi vlasnici prava korištenja slikovnog materijala. Možete koristiti samo materijal koji ste dobili u skladu sa našim Uslovima korištenja (PDF, 85 KB). Smatramo vas odgovornim za poštivanje uslova licence i možete biti odgovorni za zloupotrebu.

Slika proizvoda SPB415

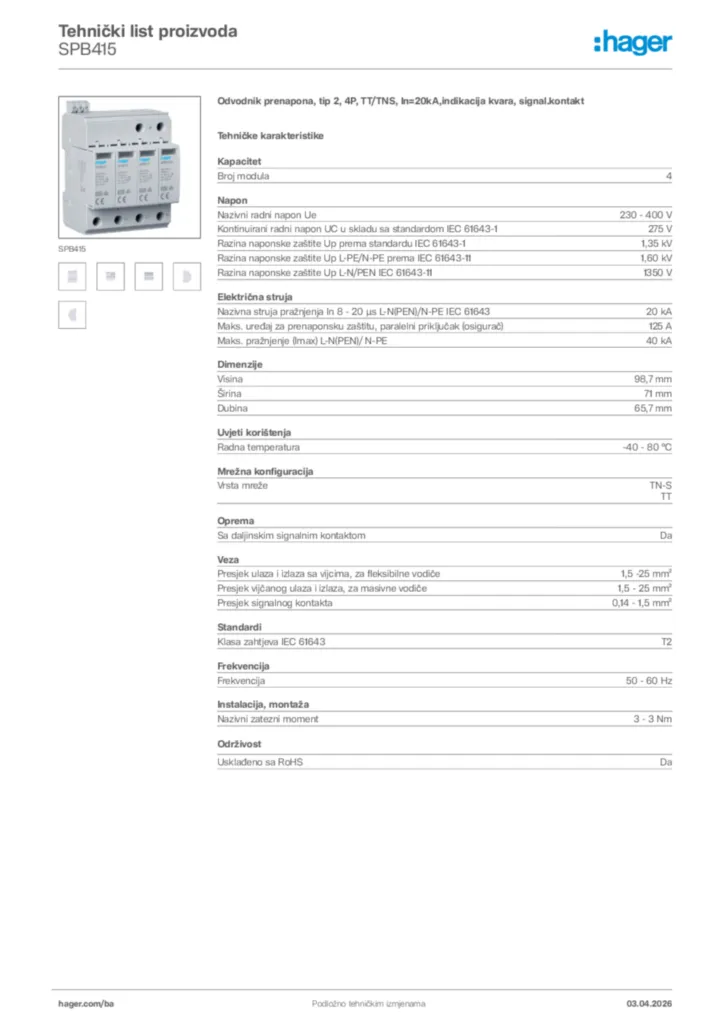

Tehnički list proizvoda
