Učinski prekidač, x250 3P 40kA 200A TM HNB200H
EAN
3250613347765
Pakovanje
1 Komad
na zahtjev
Prijava za kreaciju liste proizvoda
Morate se prijaviti na Vaš myHager račun kako biste kreirali liste proizvoda
Kompletirajte vaš sistem
Opcionalni dodaci
-
18 dostupni proizvodi -
Zakretne ručice 2 dostupni proizvodi -
Kabal za paralelni pogon 1 dostupni proizvodi
Kompletirajte vaš sistem
-
HXA004H
Naponski okidač, 200-240V AC, x160-P160-x250-P250-x630-P630
-
HXA005HNaponski okidač, 380-450V AC, x160-P160-x250-P250-x630-P630
-
HXA014HPodnaponski okidač, 200-240V AC, x160-P160-x250-P250-x630-P630
-
HXA015HPodnaponski okidač, 380-450V AC, x160-P160-x250-P250-x630-P630
-
HXA021HPomoćni kontakt, 1k.o+1k.z 250V AC, x160-P160-x250-P250-x630-P630
-
HXA024HAlarmni kontakt, 1k.o+1k.z 250V AC, x160-P160-x250-P250-x630-P630
-
HXB030H
Zakretna ručica x250 montaža direktno na prekidač
-
HXB031HZakretna ručica x250, montaža na vrata ormara
-
HXB042HMotorni pogon, x250 230-240V AC
-
HXB065HParalelni pogon, x250, sa sajlom, set
-
HXB068H
Električna blokada za x250/P250/h250
-
HYB001HStezaljka, za kućište x250 3P, Al/Cu
-
HYB005HStezaljke Al/Cu, x250/h250, 3P 1x 95-240mm² (1 set - 3 komada)
-
HYB010HProduženi priključak, x250 4P, ravni
-
HYB011HProduženi priključak, x250 3P, prošireni
-
HYB019HRazdjelna pregrada x250 3/4P
-
HYB031HPriključak sa poleđine x250 3P
-
HYB021HZaštitni poklopac klema x250 3P, dugi
-
HYB023HZaštitni poklopac klema x250 3P, prošireni
-
HYB025HZaštitni poklopac klema x250 3P, kratki

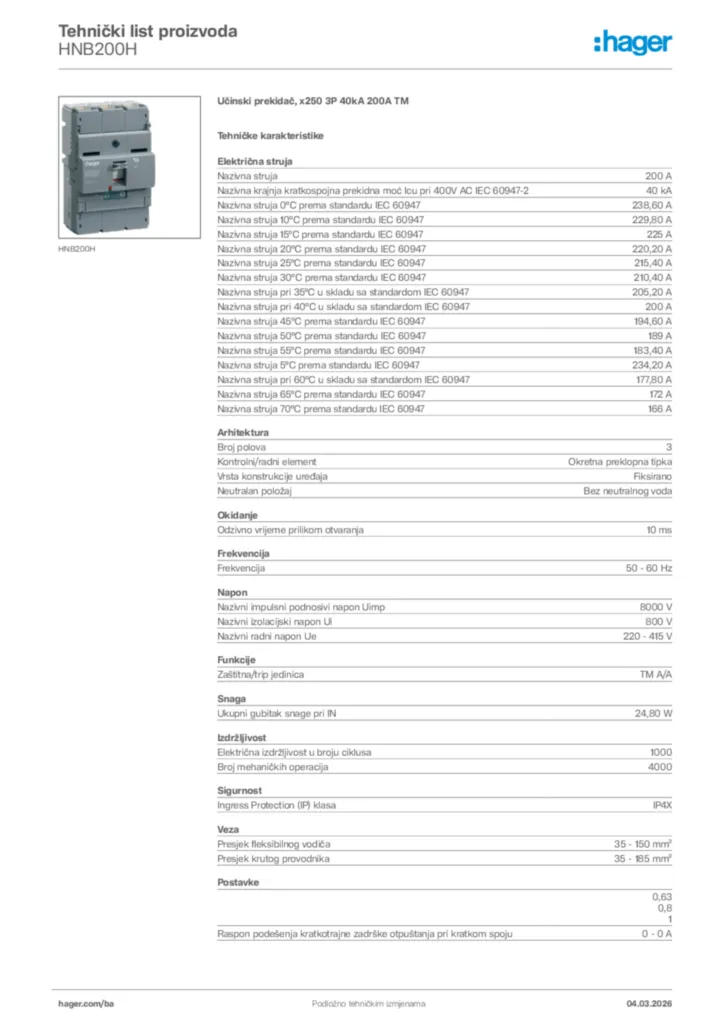

Tehničke karakteristike
Električna struja
-
Nazivna struja200 A
-
Nazivna krajnja kratkospojna prekidna moć Icu pri 400V AC IEC 60947-240 kA
Arhitektura
-
Broj polova3
-
Kontrolni/radni elementOkretna preklopna tipka
-
Vrsta konstrukcije uređajaFiksirano
-
Neutralan položajBez neutralnog voda
Okidanje
-
Odzivno vrijeme prilikom otvaranja10 ms
Frekvencija
-
Frekvencija50 - 60 Hz
Napon
-
Nazivni impulsni podnosivi napon Uimp8.000 V
-
Nazivni izolacijski napon Ui800 V
-
Nazivni radni napon Ue220 - 415 V
Funkcije
-
Zaštitna/trip jedinicaTM A/A
Snaga
-
Ukupni gubitak snage pri IN24,80 W
Izdržljivost
-
Električna izdržljivost u broju ciklusa1.000
-
Broj mehaničkih operacija4.000
Sigurnost
-
Ingress Protection (IP) klasaIP4X
Veza
-
Presjek fleksibilnog vodiča35 - 150 mm²
-
Presjek krutog provodnika35 - 185 mm²
-
AT_ThermalProtectionKnobSetting0,63, 0,8, 1
Postavke
-
Raspon podešenja kratkotrajne zadrške otpuštanja pri kratkom spoju0 - 0 A
Kabal
-
Materijal kablaBakar
Kompatibilnost
-
Prikladno za DIN šinuNe
-
Prikladno za distributivni ormarDa
Instalacija, montaža
-
Položaj za montažu/spajanjePrednja strana
-
Nazivni zatezni moment12 - 12 Nm
Glavne električne karakteristike
-
Nazivni zatezni moment donje kleme12 - 12 Nm
-
Nazivni zatezni moment gornje kleme12 - 12 Nm
-
Trip vrijeme magnetne zaštite0 - 0 ms
Ekološka vrijednost
Certifikati i dokumenti
Downloadi
-
Slika proizvoda
Napomene o korištenju. Napominjemo da smo mi vlasnici prava korištenja slikovnog materijala. Možete koristiti samo materijal koji ste dobili u skladu sa našim Uslovima korištenja (PDF, 85 KB). Smatramo vas odgovornim za poštivanje uslova licence i možete biti odgovorni za zloupotrebu.
Slika proizvoda HNB200H
-
Uputstvo za instalaciju
Uputstvo za instalaciju International 2021-06-09
PDF9,54 MB -
Deklaracija o usklađenosti
Deklaracija o usklađenosti en-GB 2024-09-19
PDF326,09 kB
Deklaracija o usklađenosti en-GB 2024-09-19
PDF329,43 kB
