Učinski prekidač, x250 4-polni 25kA 250A HHB251L
Prijava za kreaciju liste proizvoda
Morate se prijaviti na Vaš myHager račun kako biste kreirali liste proizvoda
Tehničke karakteristike
Električna struja
-
Nazivna struja250 A
-
Nazivna krajnja kratkospojna prekidna moć Icu pri 400V AC IEC 60947-225 kA
-
Nazivna krajnja kratkospojna prekidna moć Icu pri 240V AC IEC 60947-225 kA
-
Nazivna krajnja kratkospojna prekidna moć Icu pri 690V AC IEC 60947-24 kA
-
Nazivna struja 0°C prema standardu IEC 60947299 A
-
Nazivna struja 10°C prema standardu IEC 60947287,50 A
-
Nazivna struja 15°C prema standardu IEC 60947281,70 A
-
Nazivna struja 20°C prema standardu IEC 60947275,50 A
-
Nazivna struja 25°C prema standardu IEC 60947269,50 A
-
Nazivna struja 30°C prema standardu IEC 60947263 A
-
Nazivna struja pri 35°C u skladu sa standardom IEC 60947256,50 A
-
Nazivna struja pri 40°C u skladu sa standardom IEC 60947250 A
-
Nazivna struja 45°C prema standardu IEC 60947243 A
-
Nazivna struja 50°C prema standardu IEC 60947236,20 A
-
Nazivna struja 55°C prema standardu IEC 60947229,20 A
-
Nazivna struja 5°C prema standardu IEC 60947293,20 A
-
Nazivna struja pri 60°C u skladu sa standardom IEC 60947222,20 A
-
Nazivna struja 65°C prema standardu IEC 60947214,70 A
-
Nazivna struja 70°C prema standardu IEC 60947207,50 A
Arhitektura
-
Broj polova4
-
Kontrolni/radni elementOkretna preklopna tipka
-
Vrsta konstrukcije uređajaFiksirano
Okidanje
-
Odzivno vrijeme prilikom otvaranja10 ms
Frekvencija
-
Frekvencija50 - 60 Hz
Napon
-
Nazivni impulsni podnosivi napon Uimp8.000 V
-
Nazivni izolacijski napon Ui800 V
Funkcije
-
Zaštitna/trip jedinicaTM F/F
Snaga
-
Ukupni gubitak snage pri IN48 W
Izdržljivost
-
Električna izdržljivost u broju ciklusa1.000
-
Broj mehaničkih operacija4.000
Sigurnost
-
Ingress Protection (IP) klasaIP4X
Veza
-
Presjek fleksibilnog vodiča35 - 150 mm²
-
Presjek krutog provodnika35 - 185 mm²
Instalacija, montaža
-
Nazivni zatezni moment12 - 12 Nm
-
Položaj za montažu/spajanjePrednja strana
-
AT_ThermalProtectionKnobSetting1, 1
Postavke
-
Raspon podešenja kratkotrajne zadrške otpuštanja pri kratkom spoju0 - 0 A
Kompatibilnost
-
Prikladno za DIN šinuNe
Glavne električne karakteristike
-
Trip vrijeme magnetne zaštite0 - 0 ms
Ekološka vrijednost
Certifikati i dokumenti
Downloadi
-
Slika proizvoda
Napomene o korištenju. Napominjemo da smo mi vlasnici prava korištenja slikovnog materijala. Možete koristiti samo materijal koji ste dobili u skladu sa našim Uslovima korištenja (PDF, 85 KB). Smatramo vas odgovornim za poštivanje uslova licence i možete biti odgovorni za zloupotrebu.
Slika proizvoda HHB251L
-

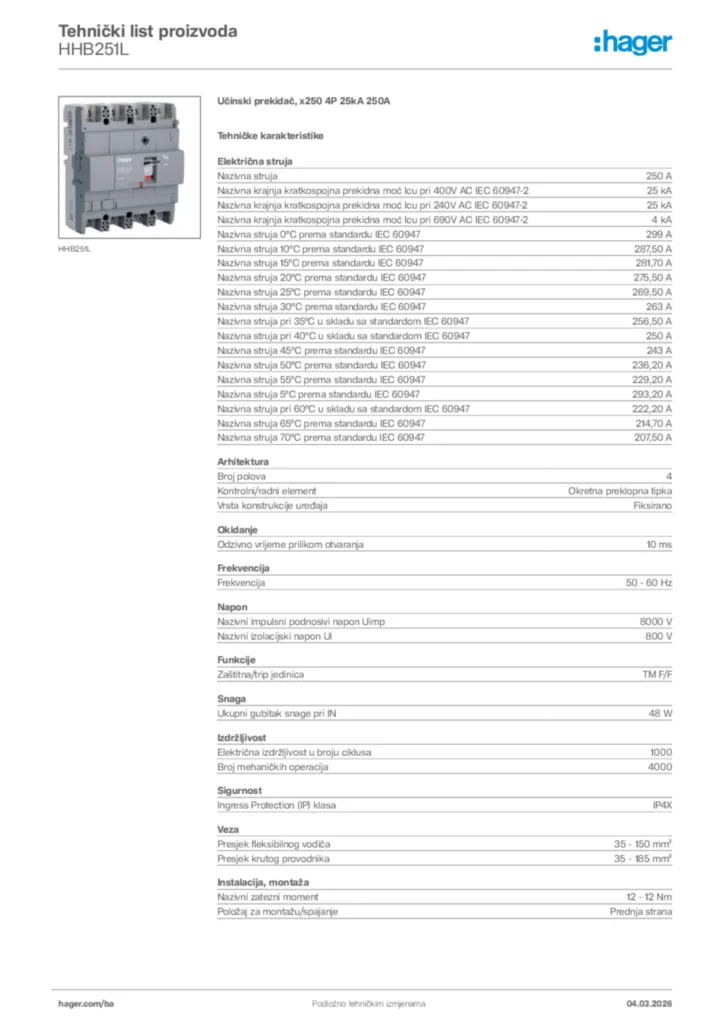

Product datasheet
