Učinski prekidač, x250 4P 40kA 100A TM HNB101H
EAN
3250613347789
Pakovanje
1 Komad
na zahtjev
Prijava za kreaciju liste proizvoda
Morate se prijaviti na Vaš myHager račun kako biste kreirali liste proizvoda
Kompletirajte vaš sistem
Opcionalni dodaci
-
FID blokovi za automatske osigurače tip A-HI 2 dostupni proizvodi -
18 dostupni proizvodi
-
Zakretne ručice 2 dostupni proizvodi -
Kabal za paralelni pogon 1 dostupni proizvodi
Kompletirajte vaš sistem
-
HBB161H
FID-blok, elektronski, x250 4P 160A, Idn podesiv, vremenska zadrška
-
HBB251HFID-blok, elektronski, x250 4P 250A, Idn podesiv, vremenska zadrška
-
HXA004HNaponski okidač, 200-240V AC, x160-P160-x250-P250-x630-P630
-
HXA005HNaponski okidač, 380-450V AC, x160-P160-x250-P250-x630-P630
-
HXA014HPodnaponski okidač, 200-240V AC, x160-P160-x250-P250-x630-P630
-
HXA015HPodnaponski okidač, 380-450V AC, x160-P160-x250-P250-x630-P630
-
HXA021HPomoćni kontakt, 1k.o+1k.z 250V AC, x160-P160-x250-P250-x630-P630
-
HXA024HAlarmni kontakt, 1k.o+1k.z 250V AC, x160-P160-x250-P250-x630-P630
-
HXB030H
Zakretna ručica x250 montaža direktno na prekidač
-
HXB031HZakretna ručica x250, montaža na vrata ormara
-
HXB042HMotorni pogon, x250 230-240V AC
-
HXB065HParalelni pogon, x250, sa sajlom, set
-
HXB068H
Električna blokada za x250/P250/h250
-
HYB002HStezaljka, za kućište x250 4P, Al/Cu
-
HYB006HStezaljke Al/Cu, x250/h250, 4P 1x 95-240mm² (1 set - 3 komada)
-
HYB010HProduženi priključak, x250 4P, ravni
-
HYB012HProduženi priključak, x250 4P, prošireni
-
HYB019HRazdjelna pregrada x250 3/4P
-
HYB032HPriključak sa poleđine x250 4P
-
HYB022HZaštitni poklopac klema x250 4P, dugi
Tehničke karakteristike
Električna struja
-
Nazivna struja100 A
-
Nazivna krajnja kratkospojna prekidna moć Icu pri 400V AC IEC 60947-240 kA
-
Nazivna struja 0°C prema standardu IEC 60947115,30 A
-
Nazivna struja 10°C prema standardu IEC 60947111,70 A
-
Nazivna struja 15°C prema standardu IEC 60947109,80 A
-
Nazivna struja pri 20°C prema standardu IEC 60947107,90 A
-
Nazivna struja 25°C prema standardu IEC 60947106 A
-
Nazivna struja 30°C prema standardu IEC 60947104 A
-
Nazivna struja pri 35°C u skladu sa standardom IEC 60947102 A
-
Nazivna struja pri 40°C u skladu sa standardom IEC 60947100 A
-
Nazivna struja 45°C prema standardu IEC 6094797,90 A
-
Nazivna struja 50°C prema standardu IEC 6094795,80 A
-
Nazivna struja 55°C prema standardu IEC 6094793,60 A
-
Nazivna struja 5°C prema standardu IEC 60947113,50 A
-
Nazivna struja pri 60°C u skladu sa standardom IEC 6094791,50 A
-
Nazivna struja 65°C prema standardu IEC 6094789,30 A
-
Nazivna struja 70°C prema standardu IEC 6094787,10 A
Arhitektura
-
Broj polova4
-
Kontrolni/radni elementOkretna preklopna tipka
-
Vrsta konstrukcije uređajaFiksirano
Okidanje
-
Odzivno vrijeme prilikom otvaranja10 ms
Frekvencija
-
Frekvencija50 - 60 Hz
Napon
-
Nazivni impulsni podnosivi napon Uimp8.000 V
-
Nazivni izolacijski napon Ui800 V
-
Nazivni radni napon Ue220 - 415 V
Funkcije
-
Zaštitna/trip jedinicaTM A/A
Snaga
-
Ukupni gubitak snage pri IN24,80 W
Izdržljivost
-
Električna izdržljivost u broju ciklusa1.000
-
Broj mehaničkih operacija4.000
Sigurnost
-
Ingress Protection (IP) klasaIP4X
Veza
-
Presjek fleksibilnog vodiča35 - 150 mm²
-
Presjek krutog provodnika35 - 185 mm²
-
AT_ThermalProtectionKnobSetting0,63, 0,8, 1
Postavke
-
Raspon podešenja kratkotrajne zadrške otpuštanja pri kratkom spoju0 - 0 A
Kompatibilnost
-
Prikladno za DIN šinuNe
Glavne električne karakteristike
-
Trip vrijeme magnetne zaštite0 - 0 ms
Instalacija, montaža
-
Položaj za montažu/spajanjePrednja strana
-
Nazivni zatezni moment12 - 12 Nm
Ekološka vrijednost
Certifikati i dokumenti
Downloadi
-
Slika proizvoda
Napomene o korištenju. Napominjemo da smo mi vlasnici prava korištenja slikovnog materijala. Možete koristiti samo materijal koji ste dobili u skladu sa našim Uslovima korištenja (PDF, 85 KB). Smatramo vas odgovornim za poštivanje uslova licence i možete biti odgovorni za zloupotrebu.

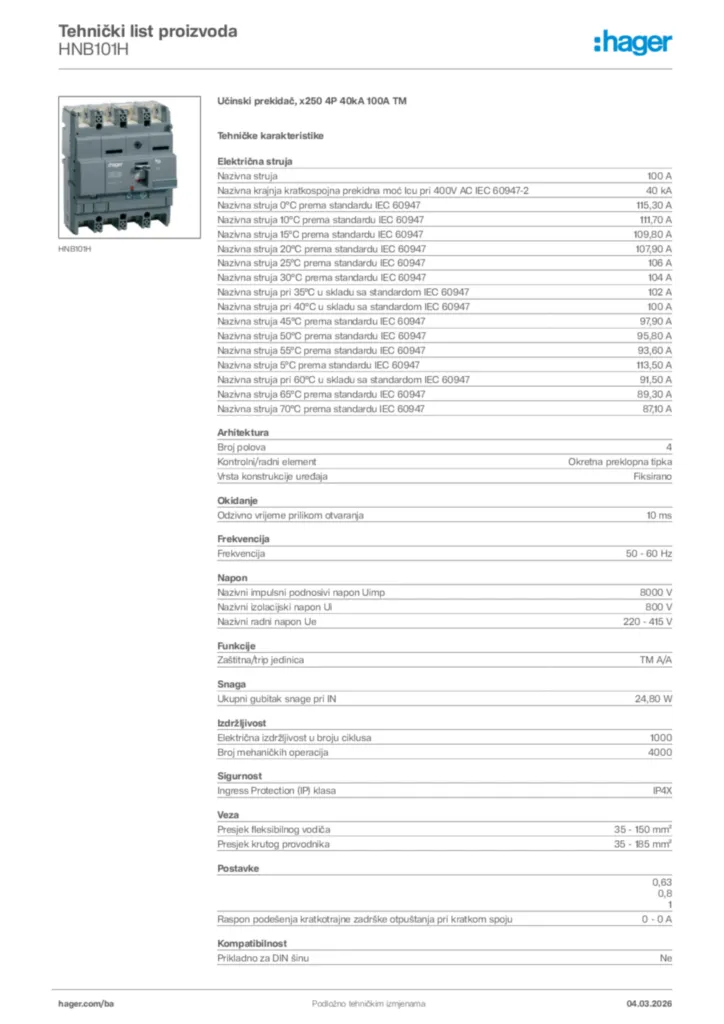

Slika proizvoda HNB101H
-
Uputstvo za instalaciju
Uputstvo za instalaciju International 2021-06-09
PDF9,54 MB -
Deklaracija o usklađenosti
Deklaracija o usklađenosti en-GB 2024-09-19
PDF326,09 kB
Deklaracija o usklađenosti en-GB 2024-09-19
PDF329,43 kB
