Učinski prekidač h3+ P250 LSI 3x250A 50kA HMT250JR

Name: HMT250JR
Brand: Hager
SKU: HMT250JR20

EAN

3250613176587

Pakovanje

1 Komad

Cijena

na zahtjev

Dodaci
Tehničke karakteristike
Ekološka vrijednost
Dokumentacija
Više proizvoda

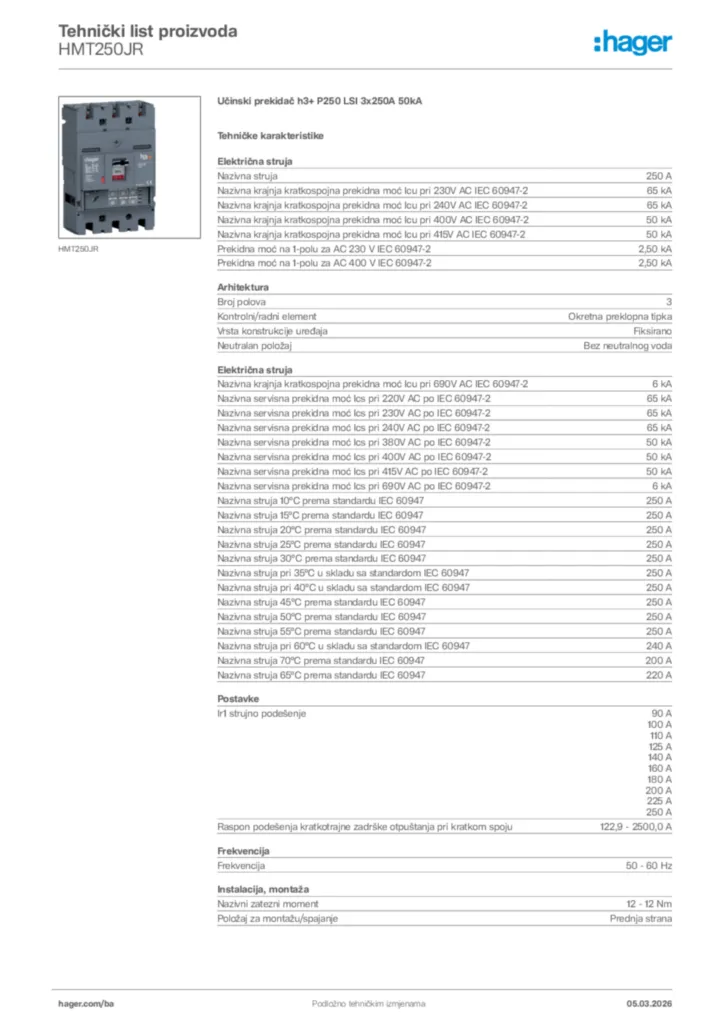

Preuzmite tehnički list

Kompletirajte vaš sistem

Opcionalni dodaci

9 dostupni proizvodi
Kabal za paralelni pogon 1 dostupni proizvodi

Tehničke karakteristike

Nazivna struja

250 A
Nazivna krajnja kratkospojna prekidna moć Icu pri 230V AC IEC 60947-2

65 kA
Nazivna krajnja kratkospojna prekidna moć Icu pri 240V AC IEC 60947-2

65 kA
Nazivna krajnja kratkospojna prekidna moć Icu pri 400V AC IEC 60947-2

50 kA
Nazivna krajnja kratkospojna prekidna moć Icu pri 415V AC IEC 60947-2

50 kA
Prekidna moć na 1-polu za AC 230 V IEC 60947-2

2,50 kA
Prekidna moć na 1-polu za AC 400 V IEC 60947-2

2,50 kA
Nazivna krajnja kratkospojna prekidna moć Icu pri 690V AC IEC 60947-2

6 kA
Nazivna servisna prekidna moć Ics pri 220V AC po IEC 60947-2

65 kA
Nazivna servisna prekidna moć Ics pri 230V AC po IEC 60947-2

65 kA
Nazivna servisna prekidna moć Ics pri 240V AC po IEC 60947-2

65 kA
Nazivna servisna prekidna moć Ics pri 380V AC po IEC 60947-2

50 kA
Nazivna servisna prekidna moć Ics pri 400V AC po IEC 60947-2

50 kA
Nazivna servisna prekidna moć Ics pri 415V AC po IEC 60947-2

50 kA
Nazivna servisna prekidna moć Ics pri 690V AC po IEC 60947-2

6 kA
Nazivna struja 10°C prema standardu IEC 60947

250 A
Nazivna struja 15°C prema standardu IEC 60947

250 A
Nazivna struja pri 20°C prema standardu IEC 60947

250 A
Nazivna struja 25°C prema standardu IEC 60947

250 A
Nazivna struja 30°C prema standardu IEC 60947

250 A
Nazivna struja pri 35°C u skladu sa standardom IEC 60947

250 A
Nazivna struja pri 40°C u skladu sa standardom IEC 60947

250 A
Nazivna struja 45°C prema standardu IEC 60947

250 A
Nazivna struja 50°C prema standardu IEC 60947

250 A
Nazivna struja 55°C prema standardu IEC 60947

250 A
Nazivna struja pri 60°C u skladu sa standardom IEC 60947

240 A
Nazivna struja 70°C prema standardu IEC 60947

200 A
Nazivna struja 65°C prema standardu IEC 60947

220 A

Broj polova

3
Kontrolni/radni element

Okretna preklopna tipka
Vrsta konstrukcije uređaja

Fiksirano
Neutralan položaj

Bez neutralnog voda

Ir1 strujno podešenje

90 A, 100 A, 110 A, 125 A, 140 A, 160 A, 180 A, 200 A, 225 A, 250 A
Raspon podešenja kratkotrajne zadrške otpuštanja pri kratkom spoju

122,9 - 2.500,0 A

Frekvencija

50 - 60 Hz

Nazivni zatezni moment

12 - 12 Nm
Položaj za montažu/spajanje

Prednja strana

Nazivni impulsni podnosivi napon Uimp

8.000 V
Nazivni izolacijski napon Ui

800 V
Nazivni radni napon Ue

220 - 690 V

Zaštitna/trip jedinica

LSI

Ukupni gubitak snage pri IN

45 W
Gubitak snage po polu na In

15 W

Električna izdržljivost u broju ciklusa

10.000
Broj mehaničkih operacija

40.000

Broj pomoćnih kontakata kao izmjenični kontakt

0
Broj pomoćnih kontakata kao NC kontakt

0
Broj pomoćnih kontakata kao NO kontakt

0

Ingress Protection (IP) klasa

IP4X

Radna temperatura

-25 - 70 °C
Stepen zagađenja prema IEC 60664/IEC 60947-2

3

Mogućnost međusobnog zaključavanja

Da

Presjek fleksibilnog vodiča

35 - 150 mm²
Presjek krutog provodnika

35 - 185 mm²
Vrsta priključka/utikača

Klema

Materijal kabla

Bakar, Aluminij

Visina

165 mm
Širina

105 mm
Dubina

97 mm

Integrisan motorni pogon

Ne

Prikladno za DIN šinu

Ne
Kompatibilano sa FID blokom

Ne
Prikladno za distributivni ormar

Da

Pozicija napajanje

Dvosmjerno

Dugotrajna zaštita od preopterećenja (ltd): zadrška (tr)

0,5 s, 1,5 s, 2,5 s, 5 s, 7,5 s, 9 s, 10 s, 12 s, 14 s, 16 s
Kratkotrajna zaštita (std): struja (Isd)

1,5, 2, 3, 4, 5, 6, 7, 8, 10
Kratkotrajna zaštita (std): zadrška (tsd)

50 ms, 100 ms, 200 ms, 300 ms, 400 ms
Trenutna zaštita (li): Koeficijent podešenja

3, 4, 5, 6, 7, 8, 9, 10, 11
