Rastavna sklopka, 4-polna, 630A, sa prikazom isključenja HA458
EAN
3250613114589
Pakovanje
1 Komad
na zahtjev
Prijava za kreaciju liste proizvoda
Morate se prijaviti na Vaš myHager račun kako biste kreirali liste proizvoda
Kompletirajte vaš sistem
Opcionalni dodaci
-
Poklopci/kape za plombiranje 4 dostupni proizvodi -
Pomoćni kontakti 1 dostupni proizvodi -
Produžna osovina 1 dostupni proizvodi -
Zakretna ručica za montažu na vrata za prekidače 1 dostupni proizvodi
Kompletirajte vaš sistem
Tehničke karakteristike
Električna struja
-
Nazivna struja630 A
-
Nazivna kratkotrajna podnosiva struja Icw IEC 6094713 kA
-
Prihvatljivi iznos struje AC21630 A
-
Prihvatljivi iznos struje AC21 kategorija A630 A
-
Prihvatljivi iznos struje AC21 kategorija B630 A
-
Prihvatljivi iznos struje AC22 kategorija A630 A
-
Prihvatljivi iznos struje AC22 kategorija B630 A
-
Prihvatljivi iznos struje AC23 kategorija A630 A
-
Prihvatljivi iznos struje AC23 kategorija B630 A
-
Nazivna kratkospojna vršna moć Icm pri 415 V AC prema IEC 60947-326 kA
-
Nazivna kratkotrajna podnosiva struja Icw 1s IEC 6094713 kA
Arhitektura
-
Broj polova4
-
Kontrolni/radni elementDuga okretna tipka
-
Vrsta konstrukcije uređajaFiksirano
-
Tip pola4P
Dimenzije
-
Visina270 mm
-
Širina160 mm
-
Dubina315 mm
Poklopac, vrata
-
Mogućnost međusobnog zaključavanjaDa
Sigurnost
-
Ingress Protection (IP) klasaIP00
Veza
-
Presjek krutog provodnika2x 300 mm²
-
Presjek fleksibilnog vodiča2x 300 mm²
Napon
-
Nazivni izolacijski napon Ui1.000 V
-
Nazivni impulsni podnosivi napon Uimp8.000 V
-
Nazivni radni napon Ue380 - 415 V
Snaga
-
Gubitak snage po polu na In30,90 W
-
Ukupni gubitak snage pri IN92,70 W
-
Nazivna radna snaga pri 400 V AC AC1414.000 W
-
Nazivna radna snaga pri 400 V AC AC23225.000 W
Kontrole i indikatori
-
Integrisan motorni pogonNe
Uvjeti korištenja
-
Radna temperatura-20 - 70 °C
Frekvencija
-
Frekvencija50 - 60 Hz
Funkcije
-
Je višepoložajni prekidačNe
-
Izvedba kao instalacija za zaustavljanje u slučaju nuždeNe
-
Verzija kao glavni prekidačDa
-
Verzija kao prekidač za održavanje/servisDa
-
Verzija kao sigurnosni prekidačDa
-
Verzija kao kompaktni isklopni prekidačDa
Oprema
-
Motorni pogon opcionalanNe
-
Broj pomoćnih kontakata kao izmjenični kontakt0
-
Broj pomoćnih kontakata kao NC kontakt0
-
Broj pomoćnih kontakata kao NO kontakt0
Instalacija, montaža
-
Nazivni zatezni moment40 - 45 Nm
Ekološka vrijednost
Certifikati i dokumenti
Downloadi
-
Slika proizvoda
Napomene o korištenju. Napominjemo da smo mi vlasnici prava korištenja slikovnog materijala. Možete koristiti samo materijal koji ste dobili u skladu sa našim Uslovima korištenja (PDF, 85 KB). Smatramo vas odgovornim za poštivanje uslova licence i možete biti odgovorni za zloupotrebu.
Slika proizvoda HA458
-

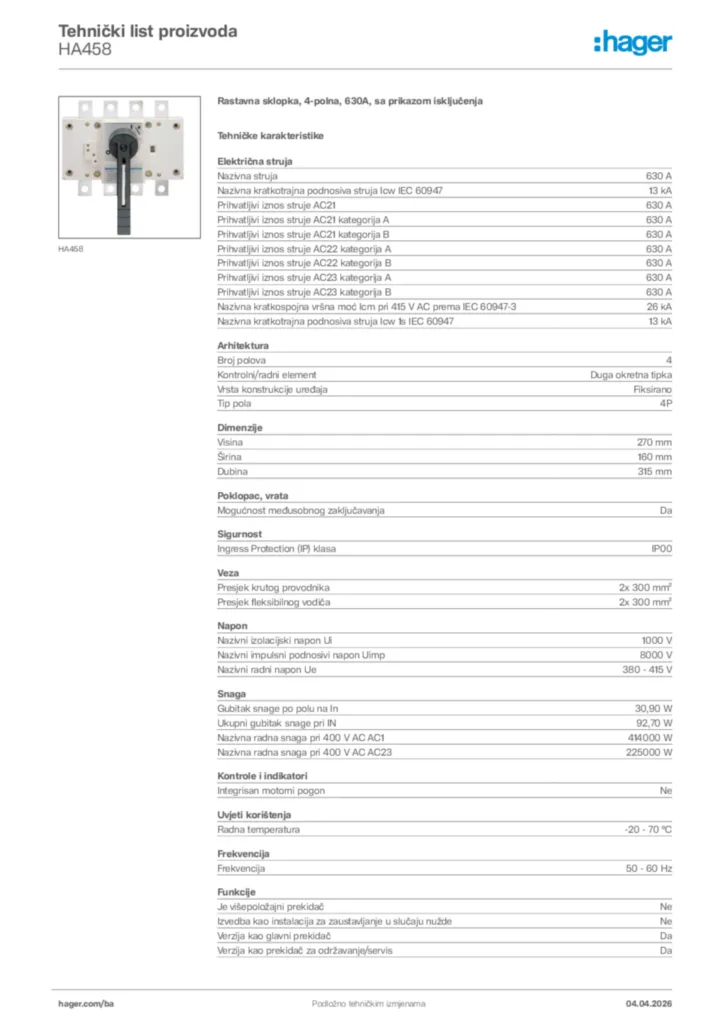

Product datasheet
