Kombinovana zaštitna sklopka, 4P 6kA C-25A 30mA, tip A ADM475C
EAN
3250611020325
Pakovanje
1 Komad
na zahtjev
Prijava za kreaciju liste proizvoda
Morate se prijaviti na Vaš myHager račun kako biste kreirali liste proizvoda
Kompletirajte vaš sistem
Opcionalni dodaci
-
9 dostupni proizvodi -
Podnaponski i prenaponski relej 1 dostupni proizvodi -
Modularne sabirnice za faze 2 dostupni proizvodi
Kompletirajte vaš sistem
-
LZ060
Distancer
-
MZ201Pomoćni kontakt 1k.o+1k.z 6A 230V AC
-
MZ202Signalni kontakt 1k.o+1k.z 6A 230V AC
-
MZ203Naponski okidač 230-415V AC 110-130V DC
-
MZ204Naponski okidač 24-48V AC 12-48V DC
-
MZ205Podnaponski okidač 48V DC
-
MZ206Podnaponski okidač 230V AC
-
MZ212
Bobina detecção de sobretensão 230V AC
-
MZN175Uređaj za zaključavanje automatskih osigurača i FID sklopki
-
MZN176Fil de verrouillage pour produits modulaires
-
KDN463A
Sabirnica, viličasta, 4P, 63A, 10mm², 12M
-
KDN463BSabirnica, viličasta, 4P, 63A, 10mm², 57M

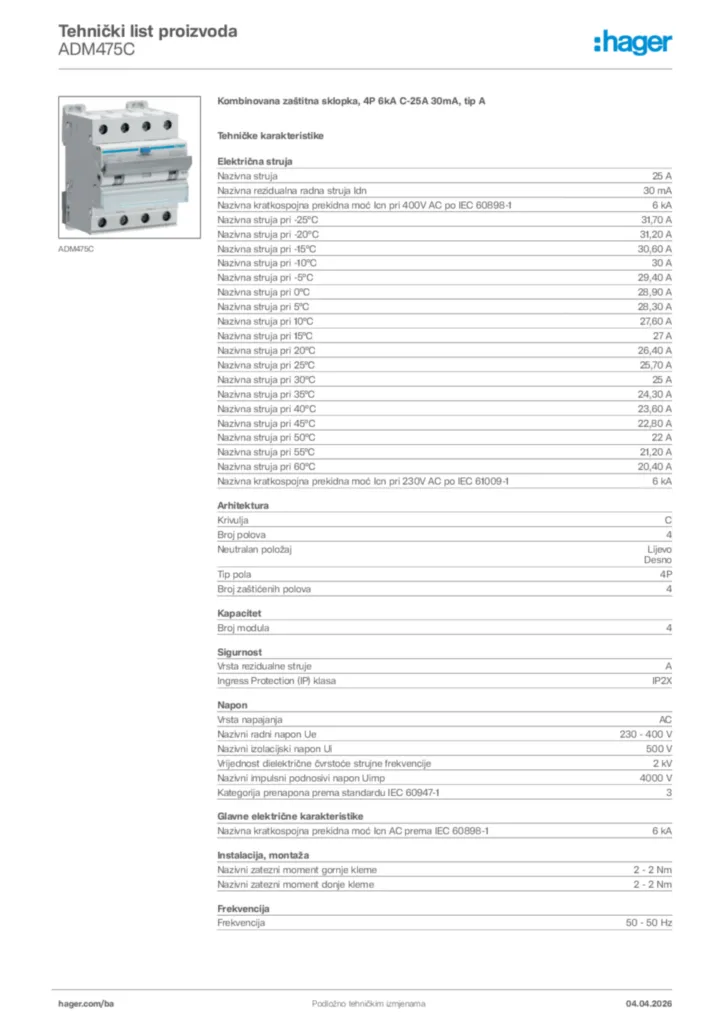

Tehničke karakteristike
Električna struja
-
Nazivna struja25 A
-
Nazivna rezidualna radna struja Idn30 mA
-
Nazivna kratkospojna prekidna moć Icn pri 400V AC po IEC 60898-16 kA
-
Nazivna struja -25 °C31,70 A
-
Nazivna struja pri -20°C31,20 A
-
Nazivna struja -15 °C30,60 A
-
Nazivna struja -10 °C30 A
-
Nazivna struja -5 °C29,40 A
-
Nazivna struja pri 0°C28,90 A
-
Nazivna struja 5 °C28,30 A
-
Nazivna struja 10 °C27,60 A
-
Nazivna struja 15 °C27 A
-
Nazivna struja pri 20°C26,40 A
-
Nazivna struja 25 °C25,70 A
-
Nazivna struja 30 °C25 A
-
Nazivna struja 35 °C24,30 A
-
Nazivna struja pri 40°C23,60 A
-
Nazivna struja pri 45°C22,80 A
-
Nazivna struja pri 50°C22 A
-
Nazivna struja 55 °C21,20 A
-
Nazivna struja pri 60 °C20,40 A
-
Nazivna kratkospojna prekidna moć Icn pri 230V AC po IEC 61009-16 kA
Arhitektura
-
KrivuljaC
-
Neutralan položajLijevo, Desno
-
Tip pola4P
-
Broj zaštićenih polova4
Kapacitet
-
Broj modula4
Sigurnost
-
Vrsta rezidualne strujeA
-
Ingress Protection (IP) klasaIP2X
Napon
-
Vrsta napajanjaAC
-
Nazivni radni napon Ue230 - 400 V
-
Nazivni izolacijski napon Ui500 V
-
Vrijednost dielektrične čvrstoće strujne frekvencije2 kV
-
Nazivni impulsni podnosivi napon Uimp4.000 V
-
Kategorija prenapona prema standardu IEC 60947-13
Glavne električne karakteristike
-
Nazivna kratkospojna prekidna moć Icn AC prema IEC 60898-16 kA
Instalacija, montaža
-
Nazivni zatezni moment gornje kleme2 - 2 Nm
-
Nazivni zatezni moment donje kleme2 - 2 Nm
-
Nazivni zatezni moment2 - 2 Nm
-
Moguća montaža 360°Da
-
Vrsta gornjeg priključka za modularne uređajeVijčana stezaljka
-
Vrsta donjeg priključka za modularne uređajebiconnect
Frekvencija
-
Frekvencija50 - 50 Hz
Veza
-
Presjek vijčanog ulaza, za fleksibilne provodnike1 - 16 mm²
-
Presjek ulaza sa vijcima, za masivne vodiče1 - 25 mm²
Uvjeti korištenja
-
Klasa ograničenja I²t energije3
-
Radna temperatura-25 - 40 °C
Dimenzije
-
Visina84 mm
-
Širina71 mm
-
Dubina70 mm
Povezivost
-
Vrsta vezeVijčana stezaljka
Snaga
-
Ukupni gubitak snage pri IN12,30 W
