Universal-Schnittstelle 8-fach KNX, UP TYB708D
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Preis auf Anfrage
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Technische Merkmale
Einstellungen
-
Unterstützten EinstellmodusETS
Elektrischer Strom
-
Anzahl Eingangsstromkreise8
Ausstattung
-
Externe Abfragespannung notwendigJa
-
Funk bidirektionalNein
-
Mit BatterieNein
Konnektivität
-
Mit Bussystem KNX-FunkNein
Installation, Montage
-
Montage aufUnterputz
Nur für den internen Gebrauch
-
Anzahl der halben Platzeinheiten von 17,5 mm0
Beleuchtung
-
LED-SteuerungJa
Werkstoff
-
FarbeSchwarz
-
RAL Nummer9005
Sicherheit
-
IP-Klasse (Ingress Protection)IP20
Einsatzbedingungen
-
Betriebstemperatur-5 - 45 °C
Kabel
-
Kabellänge10 m
Spannung
-
Eingangsspannung20 - 20 V
-
Betriebsspannung über Bus21 - 32 V
-
VersorgungsspannungsartDC
-
Systemspannung30 V DC über Bus
Abmessungen
-
Tiefe32 mm
Texte
-
AnschlussartMit Schraubklemmen
Umweltwert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
-
Product datasheet

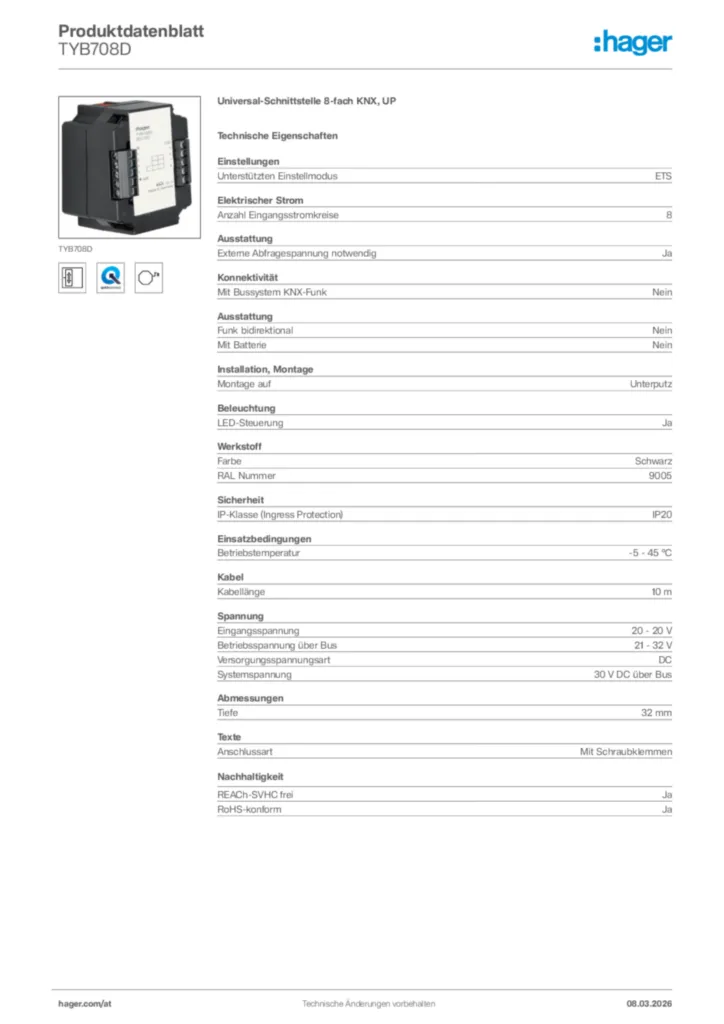

Hager Produktdatenblatt TYB708D
Universal-Schnittstelle 8-fach KNX, UP
PDF -
Montageanleitung
Installationsanleitung für TYB708D - Universal-Schnittstelle 8fach KNX, UP (DE-EN-FR-NL, Stand: 10.2015)
Montageanleitung en-GB, fr-FR, de-DE, nl-NL, pl-PL 2015-10-26
PDF918,01 kB -
KNX Produktdatenbank
ETS Database for TYB708D
KNX Produktdatenbank en-GB, es-ES, fr-FR, de-DE, it-IT, nl-NL, nn-NO, pl-PL, pt-PT, sv-SE 2023-08-25
VD4111,40 kB -
Applikationshandbuch
Applikationsbeschreibung ETS für TYB708D - Universalschnittselle 8fach Komfort (DE, Vers. 6LE001778A)
Applikationshandbuch de-DE 2020-01-01
PDF629,26 kB
ETS-Easy Applikationsbeschreibung für TYB708D
Applikationshandbuch en-GB, pl-PL 2020-01-01
PDF1012,16 kB
Mehr Downloads
Weitere Produkte zu diesem System
Ausschreibungstext
Universal-Schnittstelle 8-fach KNX, UP
Unterputz Universal-Schnittstelle parametrierbar für 8 Eingänge, 4 Ein- und 4 Ausgänge oder 8 Ausgänge. Die Universalschnittstelle ist eine KNX-Komponente für die Installation in handelsübliche 60 mm UP-Schalterdosen, bzw. den Einbau in Geräte oder Gehäuse. Sie stellt eine Schnittstelle zu potentialfreien Kontakten dar. Die Universalschnittstelle erkennt, an den jeweiligen Eingängen, die Änderung des Schaltzustandes und sendet, entsprechend der parametrierten Applikation, Telegramme auf den Bus. Sie kann je nach geladener Applikation alle Kanäle als Eingänge oder Ausgänge oder als Kombination dieser beiden arbeiten (4 Eingänge /4 Ausgänge). So kann die Universal Taster-Schnittstelle bis zu 8 LED ansteuern oder über Ihre Eingänge bis zu 8 potenzialfreie Taster einlesen und Telegramme auf den Bus senden. Ein Anschluss von 230V-Signalen an den Eingängen ist nicht zulässig. Applikationseinstellungen: Tasten, Schalten, Schalten im Toggle-(Umschalt)Betrieb, Dimmen (Ein- und Zweiflächenbedienung), Jalousiesteuerung, Schalten und Dimmen, Schalten und Jalousiesteuerung, Zyklisches Senden, 2 Bedienebenen (nur mit Tastern), Schalten, Dimmen und Jalousiesteuerung, Lichtszenenabruf, Flanke, Wertgeber, Zwangsführung.
Anzahl Eingangsstromkreise: 8
Externe Abfragespannung notwendig: Ja
Funk bidirektional: Nein
Mit Batterie: Nein
Montage auf: Unterputz
LED-Steuerung: Ja
Farbe: Schwarz
RAL Nummer: 9005
Eingangsspannung: 20 - 20 V
Betriebsspannung über Bus: 21 - 32 V
Versorgungsspannungsart: DC
Systemspannung: 30 V DC über Bus
Fabrikat : Hager oder gleichwertig
Artikel : TYB708D
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Unterputz Universal-Schnittstelle parametrierbar für 8 Eingänge, 4 Ein- und 4 Ausgänge oder 8 Ausgänge. Die Universalschnittstelle ist eine KNX-Komponente für die Installation in handelsübliche 60 mm UP-Schalterdosen, bzw. den Einbau in Geräte oder Gehäuse. Sie stellt eine Schnittstelle zu potentialfreien Kontakten dar. Die Universalschnittstelle erkennt, an den jeweiligen Eingängen, die Änderung des Schaltzustandes und sendet, entsprechend der parametrierten Applikation, Telegramme auf den Bus. Sie kann je nach geladener Applikation alle Kanäle als Eingänge oder Ausgänge oder als Kombination dieser beiden arbeiten (4 Eingänge /4 Ausgänge). So kann die Universal Taster-Schnittstelle bis zu 8 LED ansteuern oder über Ihre Eingänge bis zu 8 potenzialfreie Taster einlesen und Telegramme auf den Bus senden. Ein Anschluss von 230V-Signalen an den Eingängen ist nicht zulässig. Applikationseinstellungen: Tasten, Schalten, Schalten im Toggle-(Umschalt)Betrieb, Dimmen (Ein- und Zweiflächenbedienung), Jalousiesteuerung, Schalten und Dimmen, Schalten und Jalousiesteuerung, Zyklisches Senden, 2 Bedienebenen (nur mit Tastern), Schalten, Dimmen und Jalousiesteuerung, Lichtszenenabruf, Flanke, Wertgeber, Zwangsführung.
Anzahl Eingangsstromkreise: 8
Externe Abfragespannung notwendig: Ja
Funk bidirektional: Nein
Mit Batterie: Nein
Montage auf: Unterputz
LED-Steuerung: Ja
Farbe: Schwarz
RAL Nummer: 9005
Eingangsspannung: 20 - 20 V
Betriebsspannung über Bus: 21 - 32 V
Versorgungsspannungsart: DC
Systemspannung: 30 V DC über Bus
Fabrikat : Hager oder gleichwertig
Artikel : TYB708D
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
