Funk UP Universal-Dimmer 1fach/Binäreingang 2fach 200W 2Draht TRM691E
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Preis auf Anfrage
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Technische Merkmale
Spannung
-
Systemspannung230 V AC
Frequenz
-
Frequenz50 - 50 Hz
Einsatzbedingungen
-
Betriebstemperatur-15 - 45 °C
Anschluss
-
Anschlussquerschnitt bei flexiblem Leiter0.5 - 1.5 mm²
-
Anschlussquerschnitt bei starrem Leiter0.5 - 2.5 mm²
Ausstattung
-
Anzahl der Ausgänge1
-
Bussystem Dimmaktor AusführungUniversal
Beleuchtung
-
Stromversorgung der LED-Lampe50 W
Kapazität
-
Anzahl Module0
Leistung
-
Glühlampenlast200 - 200 W
-
Dimmleistung200 - 200 W
Konnektivität
-
Mit Bussystem KNX-FunkJa
-
AnschlussartSchraubanschluss
Einstellungen
-
Unterstützten Einstellmodusquicklink
Texte
-
SicherungKurzschlussfest und überlastsicher (elektronische Sicherung)
-
DimmprinzipPhasenan- oder Phasenabschnitt je nach Lastart, selbstlernend
-
FunktionResetfunktion (Auf Werkseinstellung)
-
AnschlussartMit Schraub-Liftklemmen
Umweltwert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
-
Product datasheet

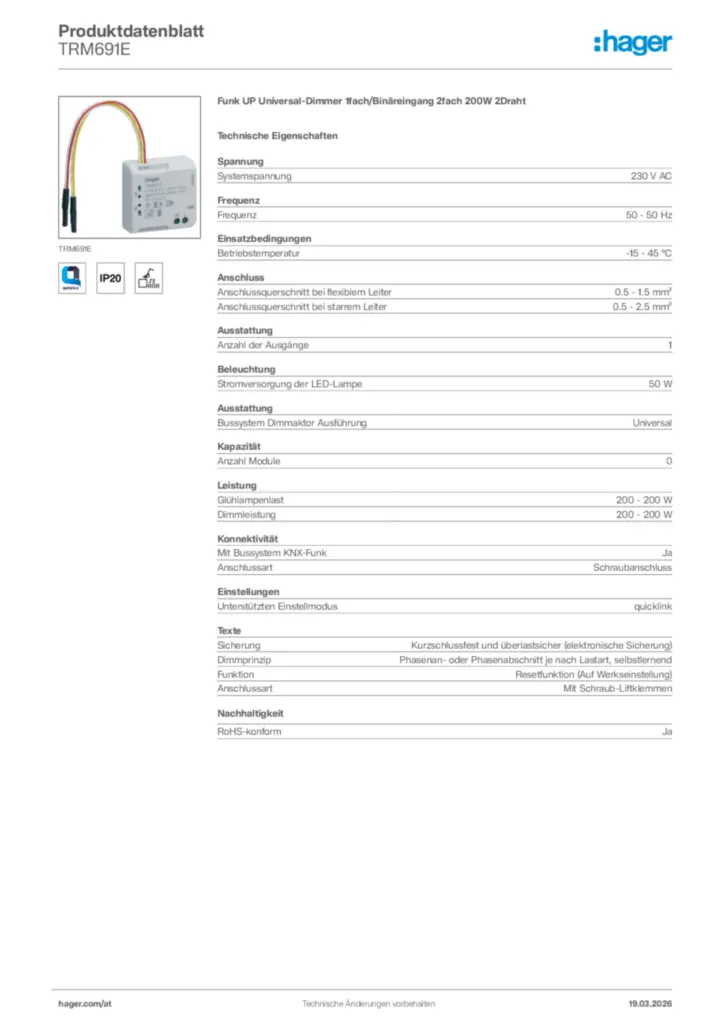

Hager Produktdatenblatt TRM691E
Funk UP Universal-Dimmer 1fach/Binäreingang 2fach 200W 2Draht
PDF -
Montageanleitung
Konfigurationsanleitung für TRM690G - Funk UP Jalousieaktor/Schaltaktor/Universal-Dimmer (DE-IT-FR-NL, Stand: 06.2015)
Konfigurationsanleitung quicklink
PDF11,11 MB
Montageanleitung en-GB, es-ES, pl-PL, pt-PT 2016-03-03
PDF11,15 MB
Montageanleitung en-GB, fr-FR, de-DE, it-IT, nl-NL 2022-10-06
PDF1,44 MB -
Produktanhang
Konfigurationsanleitung quicklink (DE-FR-IT-NL, 2016-02)
Produktanhang International 2020-01-01
PDF1,18 MB -
KNX Produktdatenbank
ETS Database for TRM691E
KNX Produktdatenbank en-GB, es-ES, fr-FR, de-DE, it-IT, nl-NL, nn-NO, pl-PL, pt-PT, sv-SE 2020-01-01
KNXPROD404,39 kB -
Konformitätserklärung
Konformitätserklärung International 2022-10-04
PDF114,06 kB
Konformitätserklärung International 2022-10-04
PDF146,08 kB
Mehr Downloads
Weitere Produkte zu diesem System
Ausschreibungstext
Funk UP Universal-Dimmer 1fach/Binäreingang 2fach 200W 2Draht
KNX-Funk Universal-Dimmaktor UP mit Schraub-Liftklemmen für den Einbau hinter UP-Einsätzen. quicklink (Push-Button-Mode) zur werkzeuglosen Konfiguration- und Funktion-Tasten mit LEDs. Integration via KNX-Funk Medienkoppler ins KNX-TP-System. Phasenanschnitt oder Phasenabschnitt je nach Lastart (selbstlernend),
lampenschonender Softanlauf, kurzschlussfest und überlastsicher (elektronische Sicherung). Aufrufen der Szenen über KNX-Funk Geräte, Speicherung von Szenen (sperrbar), Resetfunktion (auf Werkseinstellung).
quicklink Funktionen: Dimmen, 2 Szenen, Zeitschaltung, Taster Schließer.
easy Zusatz-Funktionen: +6 Szenen.
ETS Zusatz-Funktionen: +6 Szenen, Betriebsart Ein/Aus, Dimmwert, Zwangssteuerung, Zustandsanzeige, Helligkeitsanzeige.
Systemspannung: 230 V AC
Frequenz: 50 - 50 Hz
Betriebstemperatur: -15 - 45 °C
Anschlussquerschnitt bei flexiblem Leiter: 0.5 - 1.5 mm²
Anschlussquerschnitt bei starrem Leiter: 0.5 - 2.5 mm²
Anzahl der Ausgänge: 1
Stromversorgung der LED-Lampe: 50 W
Anzahl Module: 0
Glühlampenlast: 200 - 200 W
Dimmleistung: 200 - 200 W
Fabrikat : Hager oder gleichwertig
Artikel : TRM691E
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
KNX-Funk Universal-Dimmaktor UP mit Schraub-Liftklemmen für den Einbau hinter UP-Einsätzen. quicklink (Push-Button-Mode) zur werkzeuglosen Konfiguration- und Funktion-Tasten mit LEDs. Integration via KNX-Funk Medienkoppler ins KNX-TP-System. Phasenanschnitt oder Phasenabschnitt je nach Lastart (selbstlernend),
lampenschonender Softanlauf, kurzschlussfest und überlastsicher (elektronische Sicherung). Aufrufen der Szenen über KNX-Funk Geräte, Speicherung von Szenen (sperrbar), Resetfunktion (auf Werkseinstellung).
quicklink Funktionen: Dimmen, 2 Szenen, Zeitschaltung, Taster Schließer.
easy Zusatz-Funktionen: +6 Szenen.
ETS Zusatz-Funktionen: +6 Szenen, Betriebsart Ein/Aus, Dimmwert, Zwangssteuerung, Zustandsanzeige, Helligkeitsanzeige.
Systemspannung: 230 V AC
Frequenz: 50 - 50 Hz
Betriebstemperatur: -15 - 45 °C
Anschlussquerschnitt bei flexiblem Leiter: 0.5 - 1.5 mm²
Anschlussquerschnitt bei starrem Leiter: 0.5 - 2.5 mm²
Anzahl der Ausgänge: 1
Stromversorgung der LED-Lampe: 50 W
Anzahl Module: 0
Glühlampenlast: 200 - 200 W
Dimmleistung: 200 - 200 W
Fabrikat : Hager oder gleichwertig
Artikel : TRM691E
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
