Universal-Dimmaktor 1-fach KNX, 1x300W, ESL/LED TYA661AN
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Technische Merkmale
Spannung
-
Betriebsspannung über Bus21 - 32 V
-
Eingangsspannung230 - 230 V
-
Systemspannung30 V DC über Bus
-
Hilfsspannung230 - 230 V
Elektrischer Strom
-
Stromaufnahme Bus Datentransfer2,30 mA
Frequenz
-
Frequenz50 - 60 Hz
Einsatzbedingungen
-
Betriebstemperatur-5 - 45 °C
Anschluss
-
Anschlussquerschnitt bei flexiblem Leiter0.75 - 2.5 mm²
-
Anschlussquerschnitt bei starrem Leiter0.75 - 2.5 mm²
Ausstattung
-
Anzahl der Ausgänge1
-
Bussystem Dimmaktor AusführungSteuerbaustein
Beleuchtung
-
Stromversorgung der LED-Lampe60 W
-
Dimmbare 230 V LED Lampe60 - 60 W
Kapazität
-
Anzahl Module4
Leistung
-
230 V Glüh- und Halogenlampen300 W
-
Glühlampenlast300 - 300 W
-
Dimmleistung300 - 300 W
Konnektivität
-
Mit Bussystem KNX-FunkNein
-
Anschlussartquickconnect
Einstellungen
-
Unterstützten EinstellmodusETS
Texte
-
SicherungÜberhitzungsschutz (Anzeige über LED), Kurzschlussfest und überlastsicher (Anzeige über LED)
-
DimmprinzipPhasenan- oder Phasenabschnitt je nach Lastart, selbstlernend, Minimale/maximale Dimmwerte je Kanal am Gerät einstellbar
-
FunktionLernfunktion für optimierten Betrieb von Kompaktleuchtstofflampen und LED-Leuchten über Bus aktivierbar
-
AnschlussartMit quickconnect-Steckklemmen
-
BeschriftungGroßes Beschriftungsfeld
-
SchutzMit Überhitzungs-, Überlastungs- und Kurzschlussschutz
Umweltwert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-

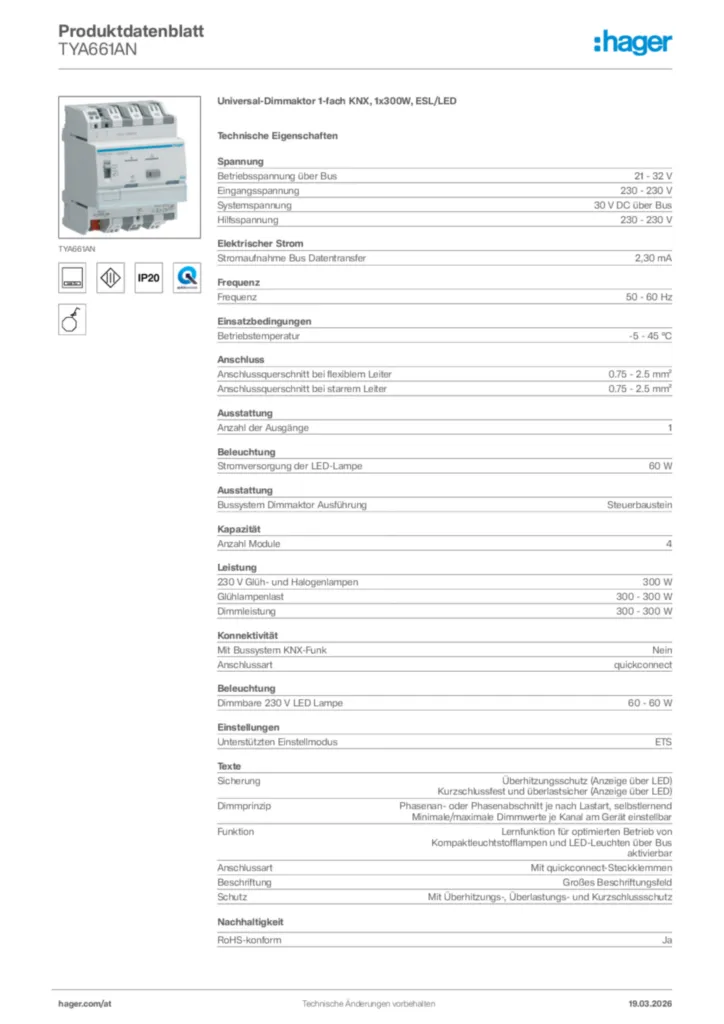

Produktbild
-
Product datasheet
Hager Produktdatenblatt TYA661AN
Universal-Dimmaktor 1-fach KNX, 1x300W, ESL/LED
PDF -
Montageanleitung
Montageanleitung für TXA661A, TYA661AN - Universal-Dimmaktor 1fach KNX easy, ESL/LED (DE-IT, Stand: 07.2017)
Montageanleitung de-DE, it-IT 2017-07-05
PDF948,71 kB -
KNX Produktdatenbank
ETS Database for TYA661AN
KNX Produktdatenbank International 2020-01-01
KNXPROD227,54 kB
ETS Database for TYA661AN
KNX Produktdatenbank International 2020-01-01
VD5320,72 kB -
Applikationshandbuch
ETS Applikationsbeschreibung für TYA661AN/BN TYA663AN
Applikationshandbuch en-GB, pl-PL 2013-10-28
PDF4,07 MB
ETS Applikationsbeschreibung für TYA661AN/BN TYA663AN
Applikationshandbuch de-DE 2013-01-15
PDF4,39 MB
ETS Applikationsbeschreibung für TYA661AN/BN TYA663AN
Applikationshandbuch it-IT 2013-10-28
PDF7,58 MB -
Konformitätserklärung
Declaration
Konformitätserklärung International 2021-12-10
PDF138,10 kB
Mehr Downloads
Weitere Produkte zu diesem System
Ausschreibungstext
Universal-Dimmaktor 1-fach KNX, 1x300W, ESL/LED
Universal Dimmer zur automatischer Erkennung der Lastart und zur Optimierung des Dimmbereichs mittels Tastendruckmodus am externen Sensor, am Gerät oder über ein Objekt. Profimodus zur Auswahl der Modis am Gerät oder per Buszugang. Zum Dimmen von dimmbaren LED und Energiesparlampen, Glühlampen, Hochvolt Halogenlampen und Niedervolt Halogenlampen mit konventionellem oder elektronischem Transformator. Das Gerät setzt die Businformationen in entsprechende Befehle um.
Funktionen: Dimmen, Schalten, Zwang, Zeit, Ausschaltvorwarnung, Szenenabruf (64 pro Kanal, jeweils mit eigener Anfahrzeit). Jeder Dimmausgang hat am Gerät eine Handbedienung, die auch sperrbar ist, und eine Schaltzustandsanzeige per LED. Mit Schutz gegen Überhitzung, Überlast und Kurzschluss. Beschriftungsmöglichkeit direkt am Gerät. Zusätzlich erkennt das Gerät über ein Statusobjekt den Stromfluss des Leuchtmittels.
Betriebsspannung über Bus: 21 - 32 V
Eingangsspannung: 230 - 230 V
Systemspannung: 30 V DC über Bus
Stromaufnahme Bus Datentransfer: 2,30 mA
Frequenz: 50 - 60 Hz
Betriebstemperatur: -5 - 45 °C
Anschlussquerschnitt bei flexiblem Leiter: 0.75 - 2.5 mm²
Anschlussquerschnitt bei starrem Leiter: 0.75 - 2.5 mm²
Anzahl der Ausgänge: 1
Stromversorgung der LED-Lampe: 60 W
Anzahl Module: 4
230 V Glüh- und Halogenlampen: 300 W
Glühlampenlast: 300 - 300 W
Dimmleistung: 300 - 300 W
Dimmbare 230 V LED Lampe: 60 - 60 W
Fabrikat : Hager oder gleichwertig
Artikel : TYA661AN
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Universal Dimmer zur automatischer Erkennung der Lastart und zur Optimierung des Dimmbereichs mittels Tastendruckmodus am externen Sensor, am Gerät oder über ein Objekt. Profimodus zur Auswahl der Modis am Gerät oder per Buszugang. Zum Dimmen von dimmbaren LED und Energiesparlampen, Glühlampen, Hochvolt Halogenlampen und Niedervolt Halogenlampen mit konventionellem oder elektronischem Transformator. Das Gerät setzt die Businformationen in entsprechende Befehle um.
Funktionen: Dimmen, Schalten, Zwang, Zeit, Ausschaltvorwarnung, Szenenabruf (64 pro Kanal, jeweils mit eigener Anfahrzeit). Jeder Dimmausgang hat am Gerät eine Handbedienung, die auch sperrbar ist, und eine Schaltzustandsanzeige per LED. Mit Schutz gegen Überhitzung, Überlast und Kurzschluss. Beschriftungsmöglichkeit direkt am Gerät. Zusätzlich erkennt das Gerät über ein Statusobjekt den Stromfluss des Leuchtmittels.
Betriebsspannung über Bus: 21 - 32 V
Eingangsspannung: 230 - 230 V
Systemspannung: 30 V DC über Bus
Stromaufnahme Bus Datentransfer: 2,30 mA
Frequenz: 50 - 60 Hz
Betriebstemperatur: -5 - 45 °C
Anschlussquerschnitt bei flexiblem Leiter: 0.75 - 2.5 mm²
Anschlussquerschnitt bei starrem Leiter: 0.75 - 2.5 mm²
Anzahl der Ausgänge: 1
Stromversorgung der LED-Lampe: 60 W
Anzahl Module: 4
230 V Glüh- und Halogenlampen: 300 W
Glühlampenlast: 300 - 300 W
Dimmleistung: 300 - 300 W
Dimmbare 230 V LED Lampe: 60 - 60 W
Fabrikat : Hager oder gleichwertig
Artikel : TYA661AN
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
