Funk UP Schaltaktor 1fach/Binäreingang 2fach 230V 3A 3Draht TRM693G
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Preis auf Anfrage
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Technische Merkmale
Einstellungen
-
Unterstützten EinstellmodusETS, easy, quicklink
Konnektivität
-
Radio ProtokollKNX-Funk
-
Empfänger Kategorie2
-
Mit Bussystem KNXNein
-
Mit Bussystem KNX-FunkJa
Abmessungen
-
Höhe40 mm
-
Breite40 mm
-
Tiefe20 mm
-
Einbautiefe40 mm
Werkstoff
-
FarbeLichtgrau
Ausstattung
-
Funk bidirektionalJa
-
Mit Schieber für HandschaltungJa
Elektrischer Strom
-
Nennstrom3 A
Frequenz
-
Frequenz50 - 50 Hz
-
Funk Empfangsfrequenz868,30 - 868,30 MHz
Leistung
-
Ausgangsleistung690 W
-
230 V Glüh- und Halogenlampen500 W
Spannung
-
Betriebsspannung230 - 230 V
-
Bemessungsbetriebsspannung Ue230 - 230 V
-
Systemspannung230 V AC
Sicherheit
-
IP-Klasse (Ingress Protection)IP20
Einsatzbedingungen
-
Betriebstemperatur-10 - 50 °C
Anschluss
-
Anschlussquerschnitt bei starrem Leiter0.5 - 2.5 mm²
-
Anschlussquerschnitt bei flexiblem Leiter0.5 - 1.5 mm²
Texte
-
FunktionEinfache Zusatzfunktionen: + 6 Szenen, Repeater-Funktion zur Erhöhung der Funkreichweite aktivierbar, Resetfunktion (Auf Werkseinstellung)
-
MontageartFür den Einbau hinter UP-Einsätzen
-
AnschlussartMit Schraub-Liftklemmen
Umweltwert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
-

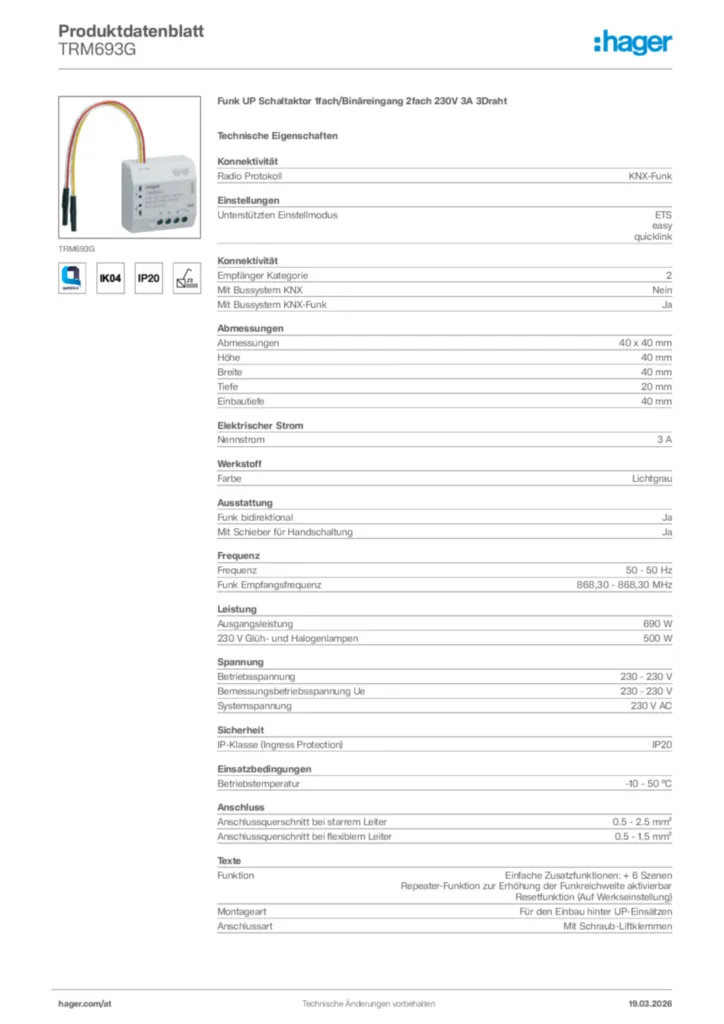

Product datasheet
Hager Produktdatenblatt TRM693G
Funk UP Schaltaktor 1fach/Binäreingang 2fach 230V 3A 3Draht
PDF -
Montageanleitung
Konfigurationsanleitung für TRM690G - Funk UP Jalousieaktor/Schaltaktor/Universal-Dimmer (DE-IT-FR-NL, Stand: 06.2015)
Konfigurationsanleitung quicklink
PDF11,11 MB
Konfigurationsanleitung für TRM693G - Funk UP Schaltaktor 1fach/Binäreingang 2fach 230V 3A 3Draht (DE-EN-IT-FR-NL, Stand: 01.2017)
Montageanleitung en-GB, fr-FR, de-DE, it-IT, nl-NL, pl-PL 2017-03-28
PDF1,14 MB
Montageanleitung en-GB, es-ES, pl-PL, pt-PT 2016-03-03
PDF11,15 MB -
Produktanhang
Konfigurationsanleitung quicklink (DE-FR-IT-NL, 2016-02)
Produktanhang International 2020-01-01
PDF1,18 MB -
KNX Produktdatenbank
KNX Produktdatenbank en-GB, es-ES, fr-FR, de-DE, it-IT, nl-NL, nn-NO, pl-PL, pt-PT, sv-SE 2020-01-01
KNXPROD453,49 kB -
Applikationshandbuch
ETS-Easy Applikationsbeschreibung für TRM690G_TRM693G_TRM694G
Applikationshandbuch en-GB, pl-PL 2015-02-12
PDF6,41 MB -
Konformitätserklärung
Declaration
Konformitätserklärung International 2022-06-30
PDF126,71 kB
Mehr Downloads
Weitere Produkte zu diesem System
Ausschreibungstext
Funk UP Schaltaktor 1fach/Binäreingang 2fach 230V 3A 3Draht
KNX-Funk Schaltaktor UP mit Schraub-Liftklemmen für den Einbau hinter UP-Einsätzen. quicklink (Push-Button-Mode) zur werkzeuglosen Konfiguration-und Funktion-Tasten mit LEDs. Mit unabhängigem netzversorgten Binäreingang für potenzialfreien Kontakt ohne Neutralleiter Anschluss, 4-adriger Leitung zum Ansteuerung durch z.B. Schalter/Taster/Zeitschaltuhr, Aufrufen der Szenen über KNX-Funk Geräte, Speicherung von Szenen (sperrbar), Resetfunktion (auf Werkseinstellung).
quicklink Funktionen: Schalten, 2 Szenen, Zeitschaltung, Taster Schließer, Zwangssteuerung.
easy Zusatz-Funktionen: +6 Szenen.
ETS Zusatz-Funktionen: +6 Szenen, Betriebsart Ein/Aus, 1 Tastensteuerung Auf/Ab, Taster, 2 x Alarm, Zustandsanzeige.
Hinweis: Optionale Integration via KNX-Funk Medienkoppler ins KNX-TP-System.
Radio Protokoll: KNX-Funk
Empfänger Kategorie: 2
Mit Bussystem KNX: Nein
Mit Bussystem KNX-Funk: Ja
Abmessungen: 40 x 40 mm
Tiefe: 20 mm
Einbautiefe: 40 mm
Farbe: Lichtgrau
Funk bidirektional: Ja
Mit Schieber für Handschaltung: Ja
Frequenz: 50 - 50 Hz
Funk Empfangsfrequenz: 868,30 - 868,30 MHz
Ausgangsleistung: 690 W
Betriebsspannung: 230 - 230 V
Bemessungsbetriebsspannung Ue: 230 - 230 V
Systemspannung: 230 V AC
Montageart: Für den Einbau hinter UP-Einsätzen
Anschlussart: Mit Schraub-Liftklemmen
Funktion: Einfache Zusatzfunktionen: + 6 Szenen
Repeater-Funktion zur Erhöhung der Funkreichweite aktivierbar
Resetfunktion (Auf Werkseinstellung)
Fabrikat : Hager oder gleichwertig
Artikel : TRM693G
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
KNX-Funk Schaltaktor UP mit Schraub-Liftklemmen für den Einbau hinter UP-Einsätzen. quicklink (Push-Button-Mode) zur werkzeuglosen Konfiguration-und Funktion-Tasten mit LEDs. Mit unabhängigem netzversorgten Binäreingang für potenzialfreien Kontakt ohne Neutralleiter Anschluss, 4-adriger Leitung zum Ansteuerung durch z.B. Schalter/Taster/Zeitschaltuhr, Aufrufen der Szenen über KNX-Funk Geräte, Speicherung von Szenen (sperrbar), Resetfunktion (auf Werkseinstellung).
quicklink Funktionen: Schalten, 2 Szenen, Zeitschaltung, Taster Schließer, Zwangssteuerung.
easy Zusatz-Funktionen: +6 Szenen.
ETS Zusatz-Funktionen: +6 Szenen, Betriebsart Ein/Aus, 1 Tastensteuerung Auf/Ab, Taster, 2 x Alarm, Zustandsanzeige.
Hinweis: Optionale Integration via KNX-Funk Medienkoppler ins KNX-TP-System.
Radio Protokoll: KNX-Funk
Empfänger Kategorie: 2
Mit Bussystem KNX: Nein
Mit Bussystem KNX-Funk: Ja
Abmessungen: 40 x 40 mm
Tiefe: 20 mm
Einbautiefe: 40 mm
Farbe: Lichtgrau
Funk bidirektional: Ja
Mit Schieber für Handschaltung: Ja
Frequenz: 50 - 50 Hz
Funk Empfangsfrequenz: 868,30 - 868,30 MHz
Ausgangsleistung: 690 W
Betriebsspannung: 230 - 230 V
Bemessungsbetriebsspannung Ue: 230 - 230 V
Systemspannung: 230 V AC
Montageart: Für den Einbau hinter UP-Einsätzen
Anschlussart: Mit Schraub-Liftklemmen
Funktion: Einfache Zusatzfunktionen: + 6 Szenen
Repeater-Funktion zur Erhöhung der Funkreichweite aktivierbar
Resetfunktion (Auf Werkseinstellung)
Fabrikat : Hager oder gleichwertig
Artikel : TRM693G
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
