Der Überspannungsableiter T2 4P 40kA TT/TNS mit Defektanzeige ist ein Typ 2-Ableiter für TT- und TNS-Systeme. Er bietet Schutz gegen Überspannungen mit einer maximalen Ableitstromkapazität von 40kA pro Pol. Dieses Modell verfügt über eine visuelle Defektanzeige, die den Wartungsbedarf signalisiert und somit die Sicherheit erhöht. Ideal für den Einsatz in Wohn- und Geschäftsgebäuden zum Schutz elektrischer Anlagen.

EAN

3250615515131

Marke

Hager

VPE

1 Stück

Preisgruppe

H41

Überspannungsschutzgerät (SPD)

Überspannungsableiter T2 4P 40kA TT/TNS Defektanzeige SPB413

Name: SPB413
Brand: Hager
SKU: SPB413
Price: 220.62 EUR

Preis

€ 220,62

/ Stück *

Fachgroßhandel finden

Zubehör
Technische Merkmale
Umweltwert
Downloads
Weitere Produkte
Ausschreibungstext

Datenblatt

Vervollständigen Sie Ihr System

Zubehör/Ersatzteile für Überspannungsschutz Energietechnik 2 Produkte verfügbar

Technische Merkmale

Anzahl Module

4

Bemessungsbetriebsspannung Ue

230 - 400 V
Dauerbetriebsspannung UC gemäß IEC 61643-1

275 V
Spannungsschutzstufe höher gemäß IEC 61643-1

1,35 kV
Spannungsschutzstufe up N-PE IEC 61643-11

1500 V
Spannungsschutzpegel Up L-N (PEN)

1,35 kV
Spannungsschutzpegel Up L-PE

1,6 kV
Versorgungsspannungsart

AC
Referenzprüfspannung Utest AC

255 V
Überspannungskategorie gemäß IEC 60947-1

3
Nennspannung

240 - 415 V AC ± 10%

Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung)

125 A
Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung)

80 A
Max. Ableitstoßstrom (Imax)

40 kA
Nennableitstrom In

20 kA
Folgestromlöschfähigkeit

0,1 kA
Fehlerstrom Ipe

< 5 μA

Höhe

89,8 mm
Breite

71 mm
Tiefe

65,70 mm
Abisolierlänge

16 mm

IP-Klasse (Ingress Protection)

IP20
Schutzklasse

Schutzklasse II
TOV-Verhalten bei UT (N-PE)

1200 V AC (200 ms / withstand mode)
Schutzmodus

L-N, L-PE, N-PE
Stromauslösefaktor k

1,6
TOV-Verhalten bei UT (L-N)

350 V AC (5 s / withstand mode), 460 V AC (120 min / safe failure mode)

Betriebstemperatur

-40 - 80 °C
Luftfeuchtigkeitsschutz

5 - 95%
Lager-/Transporttemperatur

-40 - 80 °C
Grad der Verunreinigung nach IEC 60664/IEC 60947-2

2
Max. Höhe

2000 m

Produktfarbe

Lichtgrau
RAL Nummer

7035
Werkstoff

Polyamid (PA)

Netzform

TN-S, TT
Netzform TN

Nein
Netzform TN-C

Nein
Netzform DC

Nein
Netzform IT

Nein
Netzform TT

Ja
Netzform TN-C-S

Nein
Netzform TN-S

Ja

Mit Fernmeldekontakt

Nein
Nennlaststrom IL

80 A

Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei flexiblem Leiter

1,5 - 25 mm²
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei massivem Leiter

1,5 - 35 mm²
Anschlussquerschnitt bei massivem Leiter, für Schutzleiter

1,5 - 35 mm²
Anschlussquerschnitt bei flexiblem Leiter, für Schutzleiter

1,5 - 25 mm²
Anschlussquerschnitt bei flexiblem Leiter

1.5 - 25 mm²
Anschlussquerschnitt bei starrem Leiter

1.5 - 25 mm²
Anschluss-/Steckertyp

Schraubanschluss
Anzahl der Anschlüsse

1

Anforderungsklasse IEC 61643

T2

Frequenz

50 - 60 Hz

Nominales Drehmoment

3 - 4,5 Nm
Geeignet für Innenbereich

Ja

Polart

4P
Position Neutralleiter

Rechts

Mit integrierter Sicherung

Nein

Montageart

Hutschiene
Anschlussart

Schraubanschluss

Mit Kontrollleuchte

Ja

Netzform sonstige

Ja

Sicherungscharakteristik

gG

Anzahl der halben Platzeinheiten von 17,5 mm

8

Filter Produkttyp

SPD

Umweltwert

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

RoHS-konform Ja

REACh-SVHC frei Ja

Zertifizierungen und Dokumente

REACH declaration SPB413

PDF

RoHS Report SPB413

PDF

Downloads

Produktbild

Produktbild SPB413

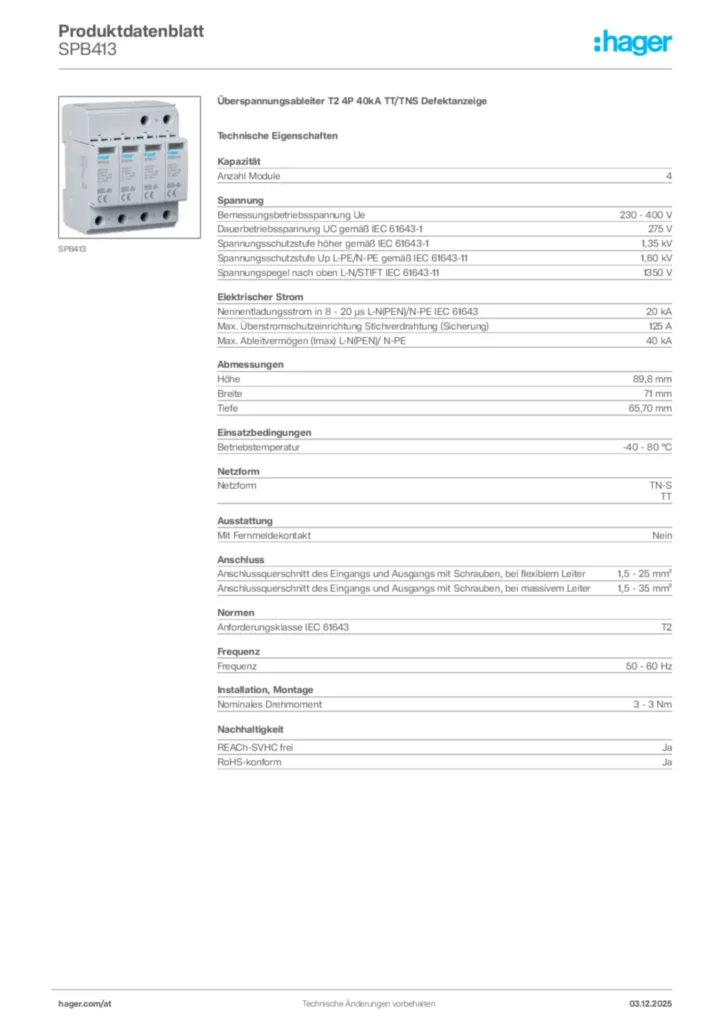

Produktdatenblatt

Hager Produktdatenblatt SPB413

Überspannungsableiter T2 4P 40kA TT/TNS Defektanzeige

PDF
Montageanleitung

Montageanleitung International 2022-06-14

PDF

996,26 kB
Tipps

22AT0006MC_Ueberspannungsschutz_2022_04_WEB

Ein Muss für die sichere Elektroinstallation

PDF

376,55 kB
Konformitätserklärung

Konformitätserklärung en-US 2026-07-15

PDF

333,47 kB

Mehr Downloads

Ausschreibungstext

Überspannungsableiter T2 4P 40kA TT/TNS Defektanzeige

Überspannungsableiter vom Typ 2 in 3+1-Schaltung, zum Schutz von dreiphasigen TT- und TN-S-Systemen. Bestehend aus einem vierfach Basiselement, drei Schutzsteckern mit temperaturüberwachtem Hochleistungsvaristor und einem Stecker als Summenstromfunkenstrecke mit dynamischer Abtrennvorrichtung. Optische Defektmeldung an den Steckern bei Überlastung. Anschlüsse für die aktiven Leiter von unten und für Erde/PE von oben. Biconnect-Klemmen zum Anschluss von Rundleitern und Verdrahtungsbrücken. Beschriftungsmöglichkeit am Basiselement.

Dauerbetriebsspannung UC gemäß IEC 61643-1: 275 V
Spannungsschutzstufe höher gemäß IEC 61643-1: 1,35 kV
Max. Ableitvermögen (Imax) L-N(PEN)/ N-PE: 40 kA
Höhe: 89,8 mm
Breite: 71 mm
Tiefe: 65,70 mm
Betriebstemperatur: -40 - 80 °C
Netzform: TN-S
TT
Mit Fernmeldekontakt: Nein
Frequenz: 50 - 60 Hz

Fabrikat : Hager oder gleichwertig
Artikel : SPB413
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
