Ausschalter 25A 2 Schließer 400V AC 1PLE SBN225
EAN
3250615510099
Marke
Hager
VPE
12 Stück
Preisgruppe
H45
Preis
24,01 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Zusatzeinrichtung für Reiheneinbaugeräte 1 Produkte verfügbar -
Verriegelungsfunktionen 1 Produkte verfügbar
Vervollständigen Sie Ihr System
-
ESC080
Hilfsschalter 6A 1 Schließer und 1 Öffner 230V
18,48 € / Stück*
Technische Merkmale
Architektur
-
Polanzahl2
-
Position Neutralleiterohne Neutralleiter
-
Polart2P
Elektrischer Strom
-
Nennstrom25 A
-
Abschaltvermögen bei 400 V in AC23A529 A
-
Bedingter Bemessungskurzschlussstrom Icc mit gl-gG Sicherung0,37 kA
-
Strombelastbarkeit bei AC21 in Kategorie A25 A
-
Strombelastbarkeit bei AC21 in Kategorie B25 A
-
Strombelastbarkeit bei AC22 in Kategorie A25 A
-
Strombelastbarkeit bei AC22 in Kategorie B25 A
-
Strombelastbarkeit bei AC23 in Kategorie A10 A
-
Strombelastbarkeit bei AC23 in Kategorie B10 A
-
Einschaltvermögen Kurzschlussstrom Icm bei 240 V AC nach IEC 60947-30,52 kA
-
Nennstrom für kurze Zeit Icw 1s IEC 609470,37 kA
Installation, Montage
-
Nominales Drehmoment1,80 - 1,80 Nm
-
Typ untere Anschlussklemme für modulare GeräteSchraubanschluss
Spannung
-
Bemessungsbetriebsspannung Ue230 - 230 V
-
VersorgungsspannungsartAC
-
Isolationsspannung Ui440 V
-
Stoßspannungsfestigkeit4000 V
Kapazität
-
Anzahl Module1
Sicherheit
-
IP-Klasse (Ingress Protection)IP20
Frequenz
-
Frequenz50 - 60 Hz
Abmessungen
-
Höhe83 mm
-
Breite17,50 mm
-
Tiefe68 mm
Ausstattung
-
Anzahl Schließerkontakte2
-
Anzahl Öffnerkontakte0
Einsatzbedingungen
-
Betriebstemperatur-20 - 70 °C
-
Lager-/Transporttemperatur-40 - 80 °C
Anschluss
-
Anschlussquerschnitt bei flexiblem Leiter1.5 - 10 mm²
-
Anschlussquerschnitt bei starrem Leiter1.5 - 16 mm²
Ausdauer
-
Gerätelebensdauer, mechanische Schaltspiele200000
-
Elektrische Lebensdauer bei Nennlast in AC2125000
-
Elektrische Lebensdauer bei Nennlast in AC2225000
Leistung
-
Gesamtverlustleistung unter Nennstrom1,80 W
-
Verlustleistung pro Pol0,90 W
Konnektivität
-
Ausrichtung untere Anschlussklemme für modulare GeräteVerschobene Klemme
-
Ausrichtung obere Anschlussklemme für modulare GeräteVerschobene Klemme
Umweltwert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
-
Katalog
AT Partnerkatalog 2024
Gültig ab 01.01.2024
PDF7,66 MB -
Technische Beilage (single-product)
Verlustleistungsdatenblatt
Technische Beilage (single-product) de-DE 2021-10-20
PDF847,80 kB -

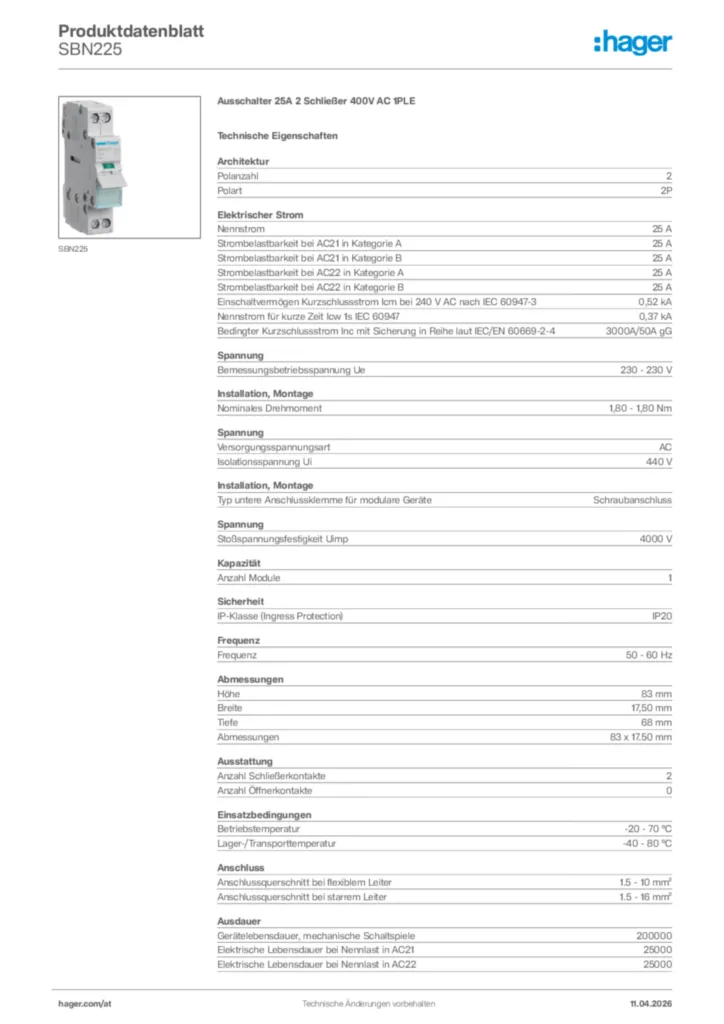

Produktdatenblatt
Produktdatenblatt en-GB 2024-03-22
PDF58,45 kB -
Produktlizenz
Licence for NETHERLANDS
Produktlizenz International 2024-08-09
PDF2,53 MB
Produktlizenz International 2024-08-09
PDF2,23 MB -
Konformitätserklärung
Declaration
Konformitätserklärung International 2022-11-28
PDF931,94 kB
Declaration
Konformitätserklärung International 2022-01-31
PDF311,88 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
SBM216Ausschalter 16A 1 Schließer + Neutral 250V AC mit Leuchtmelder 1PLEPreis33,26 €/ Stück * -
2
SBM225Ausschalter 25A 1 Schließer + Neutral 250V AC mit Leuchtmelder 1PLEPreis35,72 €/ Stück * -
3
SBN116Ausschalter 16A 1 Schließer 230V AC 1PLEPreis12,21 €/ Stück * -
4
SBN125Ausschalter 25A 1 Schließer 230V AC 1PLEPreis12,57 €/ Stück * -
5
SBN140Ausschalter 40A 1 Schließer 230V AC 1PLEPreis21,82 €/ Stück *
Ausschreibungstext
Ausschalter 25A 2 Schließer 400V AC 1PLE
Ausschalter nach DIN EN 60669-1 (VDE 0632-1), DIN EN 60669-2-4 (VDE 0632-2-4) und DIN EN IEC 60947-3 (VDE 0660-107) mit VDE Zeichen, Beschriftungsmöglichkeit direkt am Gerät und geeignet zum nachträglichen Anbau von Zusatzeinrichtungen.
Nennstrom: 25 A
Isolationsspannung Ui: 440 V
Anzahl Module: 1
Betriebstemperatur: -20 - 70 °C
Lager-/Transporttemperatur: -40 - 80 °C
Anschlussquerschnitt bei flexiblem Leiter: 1.5 - 10 mm²
Anschlussquerschnitt bei starrem Leiter: 1.5 - 16 mm²
Fabrikat : Hager oder gleichwertig
Artikel : SBN225
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Ausschalter nach DIN EN 60669-1 (VDE 0632-1), DIN EN 60669-2-4 (VDE 0632-2-4) und DIN EN IEC 60947-3 (VDE 0660-107) mit VDE Zeichen, Beschriftungsmöglichkeit direkt am Gerät und geeignet zum nachträglichen Anbau von Zusatzeinrichtungen.
Nennstrom: 25 A
Isolationsspannung Ui: 440 V
Anzahl Module: 1
Betriebstemperatur: -20 - 70 °C
Lager-/Transporttemperatur: -40 - 80 °C
Anschlussquerschnitt bei flexiblem Leiter: 1.5 - 10 mm²
Anschlussquerschnitt bei starrem Leiter: 1.5 - 16 mm²
Fabrikat : Hager oder gleichwertig
Artikel : SBN225
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
