catalog.pageproduct.product.info.ean

3250614645990

catalog.pageproduct.product.info.brand

Hager

catalog.pageproduct.product.info.packqty

1 catalog.pageproduct.product_base_unit_piece.span

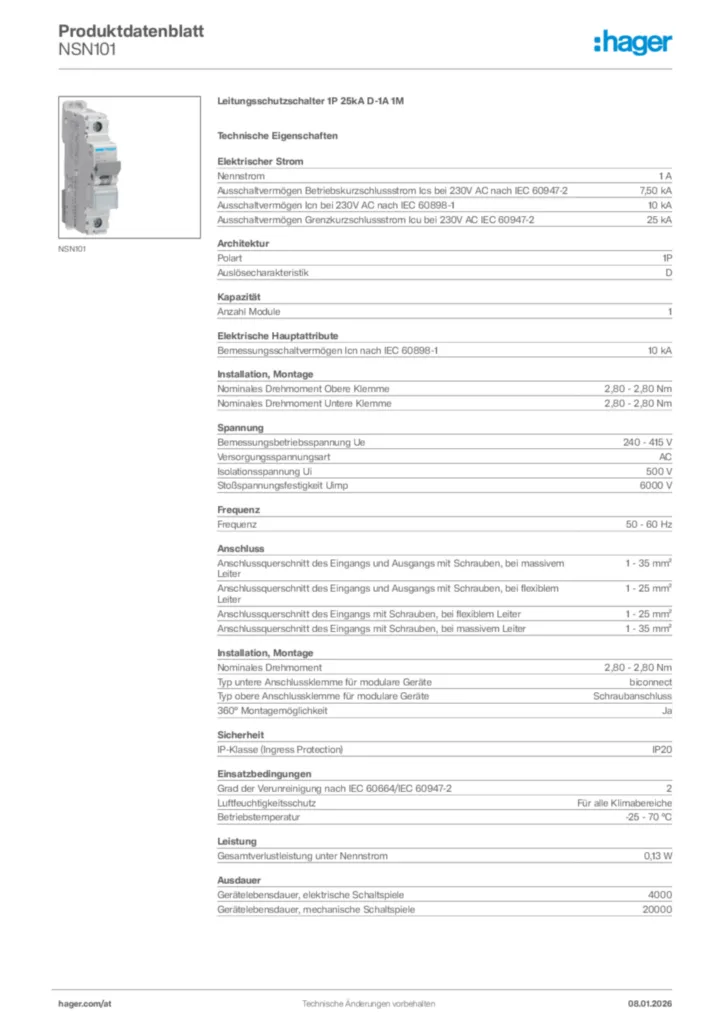

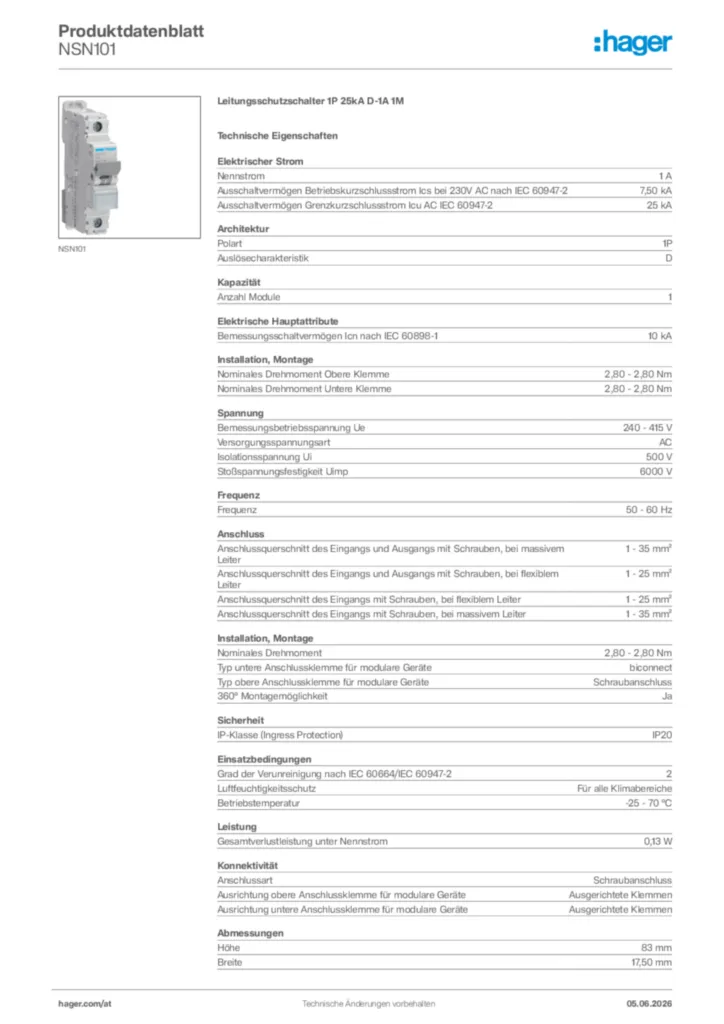

Leitungsschutzschalter 1P 25kA D-1A 1M NSN101

Auslaufprodukt: bitte wenden Sie sich für Verfügbarkeit und Lieferzeit an Ihren Elektro-Fachgroßhändler

catalog.pageproduct.productbar_accessories.link
catalog.pageproduct.tab_additional_title.link
catalog.pageproduct.title_sustainability.h2
catalog.pageproduct.title_documents.h2

product.page.accessories.title

Verriegelungsfunktionen 2 product.page.accessories.products-available
Mechanisches Zubehör für Niederspannungskomponenten 1 product.page.accessories.products-available
Unterspannungsauslöser 1 product.page.accessories.products-available
Arbeitsstromauslöser 1 product.page.accessories.products-available
Hilfsschalterblock 2 product.page.accessories.products-available

catalog.pageproduct.tab_additional_title.link

Bemessungsstrom IN

1 A
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 230V AC nach IEC 60947-2

7,50 kA
Ausschaltvermögen Grenzkurzschlussstrom Icu AC IEC 60947-2

25 kA
Nennstrom bei -15 °C

1,29 A
Nennstrom bei -10 °C

1,26 A
Nennstrom bei -5 °C

1,23 A
Nennstrom bei 0 °C

1,2 A
Nennstrom bei 5 °C

1,16 A
Nennstrom bei 10 °C

1,13 A
Nennstrom bei 15 °C

1,1 A
Nennstrom bei 20 °C

1,07 A
Nennstrom bei 25 °C

1,03 A
Nennstrom bei 30 °C

1 A
Nennstrom bei 35 °C

0,96 A
Nennstrom bei 40 °C

0,92 A
Nennstrom bei 45 °C

0,88 A
Nennstrom bei 50 °C

0,84 A
Nennstrom bei 55 °C

0,8 A
Nennstrom bei 60 °C

0,76 A
Nennstrom bei 65 °C

0,72 A
Nennstrom bei 70 °C

0,68 A
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 230V AC IEC 60947-2

25 kA

Polart

1P
Auslösecharakteristik

D

Anzahl Module

1

Nominales Drehmoment Obere Klemme

2,80 - 2,80 Nm
Nominales Drehmoment Untere Klemme

2,80 - 2,80 Nm
Nominales Drehmoment

2,80 - 2,80 Nm
Typ untere Anschlussklemme für modulare Geräte

biconnect
Typ obere Anschlussklemme für modulare Geräte

Schraubanschluss
360° Montagemöglichkeit

catalog.pageproduct.attribute_boolean.yes

Bemessungsbetriebsspannung Ue

230 - 240 V
Versorgungsspannungsart

AC
Isolationsspannung Ui

500 V
Stoßspannungsfestigkeit Uimp

6000 V

Frequenz

50 - 60 Hz

Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei massivem Leiter

1 - 35 mm²
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei flexiblem Leiter

1 - 25 mm²
Anschlussquerschnitt des Eingangs mit Schrauben, bei flexiblem Leiter

1 - 25 mm²
Anschlussquerschnitt des Eingangs mit Schrauben, bei massivem Leiter

1 - 35 mm²

IP-Klasse (Ingress Protection)

IP20

Grad der Verunreinigung nach IEC 60664/IEC 60947-2

2
Energiebegrenzungsklasse I²t

3
Luftfeuchtigkeitsschutz

Für alle Klimabereiche
Betriebstemperatur

-25 - 70 °C

Leistungsabgabe bei IN

0,13 W

Anschlussart

Schraubanschluss
Ausrichtung obere Anschlussklemme für modulare Geräte

Ausgerichtete Klemmen
Ausrichtung untere Anschlussklemme für modulare Geräte

Ausgerichtete Klemmen

Höhe

83 mm
Breite

17,50 mm
Tiefe

70 mm

Gerätelebensdauer, elektrische Schaltspiele

4000
