NH2-Sicherungslasttrennschalter für Montageplatte mit einer Nennstromkapazität von 400A. Geeignet für NH Sicherungseinsätze gemäß IEC 60269-2 / DIN VDE 0636-2. Ausgestattet mit 3-Poligem Schaltunterteil, Allpolig schaltend, und plombierbarem Griffeinsatz mit Berührungsschutz. Ideal geeignet für Energieverteilungen, zeichnet sich besonders durch hohe Zuverlässigkeit und eine robuste Bauweise aus.

EAN

3250614202506

Marke

Hager

VPE

1 Stück

Preisgruppe

H62

NH-Sicherungslasttrennschalter

Sicherungslasttrennschalter LT NH2 400A für Montageplatte, Schraubanschluss M10 LT250

Name: LT250
Brand: Hager
SKU: 34272-6000
Price: 425.94 EUR

Preis

€ 425,94

/ Stück *

Fachgroßhandel finden

Zubehör
Technische Merkmale
Umweltwert
Downloads
Weitere Produkte

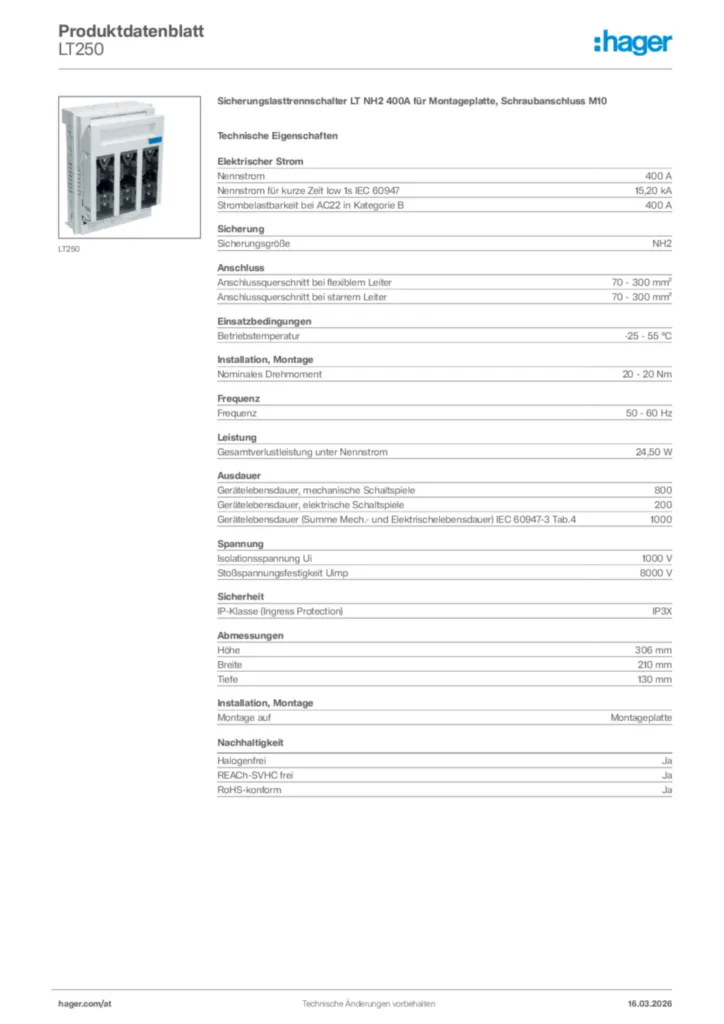

Datenblatt

Vervollständigen Sie Ihr System

Niederspannung HRC Sicherungseinsatz 3 Produkte verfügbar
Klemmenabdeckung 1 Produkte verfügbar
Kabelklemmenanschluss 3 Produkte verfügbar
Mechanisches Zubehör für Niederspannungskomponenten 1 Produkte verfügbar

Passend zu 1 Produkte verfügbar

Technische Merkmale

Bemessungsstrom IN

400 A
Nennstrom für kurze Zeit Icw 1s IEC 60947

15,20 kA
Bemessungsstrom bei Ue=690V AC gemäß IEC 61439-1 5.3.2

400 A
Sicherungseins.Test bed. Bemessungskurzschlussstrom Ue=690V IEC 61439-1 3.8.10.4

400 A
Bedingter Bemessungskurzschlussstrom bei Ue=400 V gemäß IEC 61439-1 3.8.10.4

80 kA
Bemessungsstrom bei Ue=440V DC gemäß IEC 61439-1 5.3.2

400 A
Nennstrom bei 45 °C

380 A
Nennstrom bei 55 °C

340 A
Strombelastbarkeit bei AC23 in Kategorie B / 400V

400 A
Strombelastbarkeit bei AC22 in Kategorie B / 690V

400 A
Strombelastbarkeit bei AC23 in Kategorie B / 500V

400 A
Nennstrom für Sicherungseinsätze

25 A, 32 A, 35 A, 40 A, 50 A, 63 A, 80 A, 100 A, 125 A, 160 A, 200 A, 224 A, 250 A, 315 A, 355 A, 400 A, 300 A
Nennstrom bei 40 °C

400 A
Nennstrom bei 70 °C

280 A
Bemessungsstrom bei Ue=400V AC gemäß IEC 61439-1 5.3.2

400 A
Bedingter Bemessungskurzschlussstrom bei Ue=500 V gemäß IEC 61439-1 3.8.10.4

80 kA
Bemessungsstrom bei Ue=250V DC gemäß IEC 61439-1 5.3.2

400 A
Nennstrom bei 65 °C

300 A
Sicherungseins.Test bed. Bemessungskurzschlussstrom Ue=400V IEC 61439-1 3.8.10.4

400 A
Bemessungsstrom bei Ue=500V AC gemäß IEC 61439-1 5.3.2

400 A
Bedingter Bemessungskurzschlussstrom bei Ue=690 V gemäß IEC 61439-1 3.8.10.4

80 kA
Sicherungseins.Test bed. Bemessungskurzschlussstrom Ue=500V IEC 61439-1 3.8.10.4

400 A
Nennstrom bei 60 °C

320 A
Nennstrom bei 50 °C

360 A

Sicherungsgröße

NH2

Anschlussquerschnitt bei flexiblem Leiter

70 - 300 mm²
Anschlussquerschnitt bei starrem Leiter

70 - 300 mm²
Anschluss-/Steckertyp

M10 Anschluss
Typ der Ausgangsverbindung

Schraubanschluss
Anschlussart Eingang

Schraubanschluss

Anschlussart

Schraubanschluss

Betriebstemperatur

-25 - 55 °C
Lager-/Transporttemperatur

-40 - 70 °C
Grad der Verunreinigung nach IEC 60664/IEC 60947-2

3

Nominales Drehmoment

20 - 20 Nm
Montage auf

Montageplatte
Einbau-/Anschlussort

Waagerecht, Senkrecht

Frequenz

50 - 60 Hz

Leistungsabgabe bei IN

24,50 W
Leistungsabgabe bei Volllast

126 W
Leistungsabgabe des im Gerät installierten Sicherungselements

34 W

Gerätelebensdauer, mechanische Schaltspiele

800
Gerätelebensdauer, elektrische Schaltspiele

200
Gerätelebensdauer (Summe Mech.- und Elektrischelebensdauer) IEC 60947-3 Tab.4

1000

Isolationsspannung Ui

1000 V
Stoßspannungsfestigkeit Uimp

8000 V
Bemessungsbetriebsspannung Ue

690 - 690 V
Überspannungskategorie gemäß IEC 60947-1

4

IP-Klasse (Ingress Protection)

IP3X
Elektronische Sicherungsüberwachung

Nein
Konventioneller Freiluft-thermischer Strom mit Sicherungseinsatz und Standardquerschnitt IEC 60947-1

400 A
Konventioneller Freiluft-thermischer Strom mit Festkörper und Standardquerschnitt IEC 60947-1

590 A

Höhe

306 mm
Breite

210 mm
Tiefe

130 mm

Standard

IEC/EN 60947-1;IEC/EN 60947-3

Polanzahl

3
Steuer-/Bedienelement

Deckelgriff

Brennbarkeitsklasse nach UL 94

V0

Umweltwert

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

RoHS-konform Ja

REACh-SVHC frei Ja

Halogenfrei Ja
