Der Sicherungslasttrennschalter LT NH1/60mm mit einer Nennstromkapazität von 250A und M10 Schraubanschluss eignet sich ideal für NH-Lasttrenner-Anwendungen. Er zeichnet sich durch eine einfache Montage und robuste Bauweise aus. Geeignet für die sichere Trennung von Stromkreisen und bietet zuverlässigen Schutz in Verteilanlagen.

EAN

3250614201530

Marke

Hager

VPE

1 Stück

Preisgruppe

H62

NH-Sicherungslasttrennschalter

Sicherungslasttrennschalter LT NH1/60mm, 250A, Schraubanschluss M10 LT153

Name: LT153
Brand: Hager
SKU: 39069-6000
Price: 374.3 EUR

Preis

€ 374,30

/ Stück *

Fachgroßhandel finden

Zubehör
Technische Merkmale
Umweltwert
Downloads
Weitere Produkte

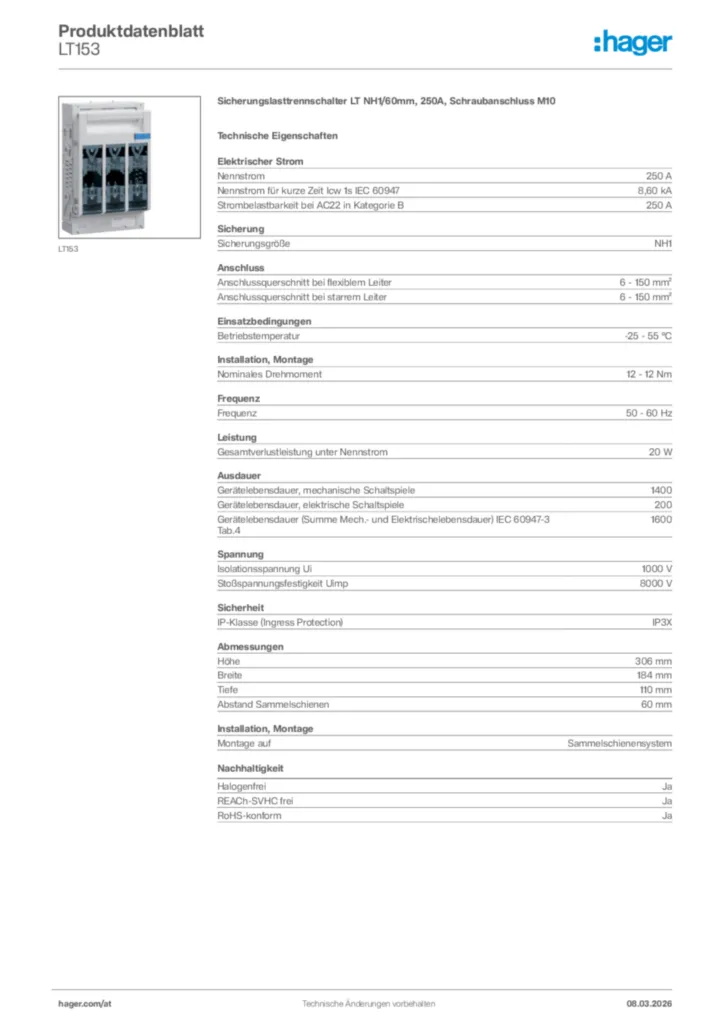

Datenblatt

Vervollständigen Sie Ihr System

Niederspannung HRC Sicherungseinsatz 3 Produkte verfügbar
Klemmenabdeckung 1 Produkte verfügbar
Kabelklemmenanschluss 3 Produkte verfügbar
Hilfsschalterblock 1 Produkte verfügbar
Mechanisches Zubehör für Niederspannungskomponenten 1 Produkte verfügbar
Zubehör/Ersatzteile für NH-Unterteile 2 Produkte verfügbar

Technische Merkmale

Bemessungsstrom IN

250 A
Nennstrom für kurze Zeit Icw 1s IEC 60947

8,60 kA
Bemessungsstrom bei Ue=690V AC gemäß IEC 61439-1 5.3.2

250 A
Sicherungseins.Test bed. Bemessungskurzschlussstrom Ue=690V IEC 61439-1 3.8.10.4

250 A
Bedingter Bemessungskurzschlussstrom bei Ue=400 V gemäß IEC 61439-1 3.8.10.4

80 kA
Bemessungsstrom bei Ue=440V DC gemäß IEC 61439-1 5.3.2

250 A
Nennstrom bei 45 °C

237,50 A
Nennstrom bei 55 °C

212,50 A
Strombelastbarkeit bei AC23 in Kategorie B / 400V

250 A
Strombelastbarkeit bei AC22 in Kategorie B / 690V

250 A
Strombelastbarkeit bei AC23 in Kategorie B / 500V

250 A
Nennstrom für Sicherungseinsätze

2 A, 4 A, 6 A, 10 A, 16 A, 20 A, 25 A, 32 A, 35 A, 40 A, 50 A, 63 A, 80 A, 100 A, 125 A, 160 A, 200 A, 224 A, 250 A
Nennstrom bei 40 °C

250 A
Nennstrom bei 70 °C

175 A
Bemessungsstrom bei Ue=400V AC gemäß IEC 61439-1 5.3.2

250 A
Bedingter Bemessungskurzschlussstrom bei Ue=500 V gemäß IEC 61439-1 3.8.10.4

80 kA
Bemessungsstrom bei Ue=250V DC gemäß IEC 61439-1 5.3.2

250 A
Nennstrom bei 65 °C

187,50 A
Sicherungseins.Test bed. Bemessungskurzschlussstrom Ue=400V IEC 61439-1 3.8.10.4

250 A
Bemessungsstrom bei Ue=500V AC gemäß IEC 61439-1 5.3.2

250 A
Bedingter Bemessungskurzschlussstrom bei Ue=690 V gemäß IEC 61439-1 3.8.10.4

80 kA
Sicherungseins.Test bed. Bemessungskurzschlussstrom Ue=500V IEC 61439-1 3.8.10.4

250 A
Nennstrom bei 60 °C

200 A
Nennstrom bei 50 °C

225 A

Sicherungsgröße

NH1

Anschlussquerschnitt bei flexiblem Leiter

6 - 150 mm²
Anschlussquerschnitt bei starrem Leiter

6 - 150 mm²
Anschluss-/Steckertyp

M10 Anschluss
Typ der Ausgangsverbindung

Schraubanschluss
Anschlussart Eingang

Sammelschiene

Anschlussart

Schraubanschluss

Betriebstemperatur

-25 - 55 °C
Lager-/Transporttemperatur

-40 - 70 °C
Grad der Verunreinigung nach IEC 60664/IEC 60947-2

3

Nominales Drehmoment

20 - 20 Nm
Drehmoment zur Befestigung auf Sammelschiene

6 - 6 Nm
Montage auf

Sammelschienensystem
Einbau-/Anschlussort

Waagerecht, Senkrecht

Frequenz

50 - 60 Hz

Leistungsabgabe bei IN

20 W
Leistungsabgabe bei Volllast

89 W
Leistungsabgabe des im Gerät installierten Sicherungselements

23 W

Gerätelebensdauer, mechanische Schaltspiele

1400
Gerätelebensdauer, elektrische Schaltspiele

200
Gerätelebensdauer (Summe Mech.- und Elektrischelebensdauer) IEC 60947-3 Tab.4

1600

Isolationsspannung Ui

1000 V
Stoßspannungsfestigkeit Uimp

8000 V
Bemessungsbetriebsspannung Ue

690 - 690 V
Überspannungskategorie gemäß IEC 60947-1

4

IP-Klasse (Ingress Protection)

IP3X
Elektronische Sicherungsüberwachung

Nein
Konventioneller Freiluft-thermischer Strom mit Sicherungseinsatz und Standardquerschnitt IEC 60947-1

250 A
Konventioneller Freiluft-thermischer Strom mit Festkörper und Standardquerschnitt IEC 60947-1

365 A

Höhe

306 mm
Breite

184 mm
Tiefe

110 mm
Abstand Sammelschienen

60 mm

Standard

IEC/EN 60947-1;IEC/EN 60947-3

Polanzahl

3
Steuer-/Bedienelement

Deckelgriff

Kabeleinführungsposition

Oben

Brennbarkeitsklasse nach UL 94

V0

Umweltwert

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

RoHS-konform Ja

REACh-SVHC frei Ja

Halogenfrei Ja
