NH1-Sicherungslasttrennschalter 250A, geeignet für NH-Sicherungseinsätze, DIN EN 60947-3, DIN 43620/1. 3-polig, allpolig schaltend, Montage auf Montageplatte. Berührungsschutz, plombierbarer Griffeinsatz, verschiebbares Klarsichtfenster für Spannungsprüfung. Abgang oben/unten, ohne Blende.

EAN

3250614201509

Marke

Hager

VPE

1 Stück

Preisgruppe

H62

NH-Sicherungslasttrennschalter

Sicherungslasttrennschalter LT NH1 250A für Montageplatte, Schraubanschluss M10 LT150

Name: LT150
Brand: Hager
SKU: 34172-6000
Price: 303.99 EUR

Preis

€ 303,99

/ Stück *

Fachgroßhandel finden

Zubehör
Technische Merkmale
Umweltwert
Downloads
Weitere Produkte

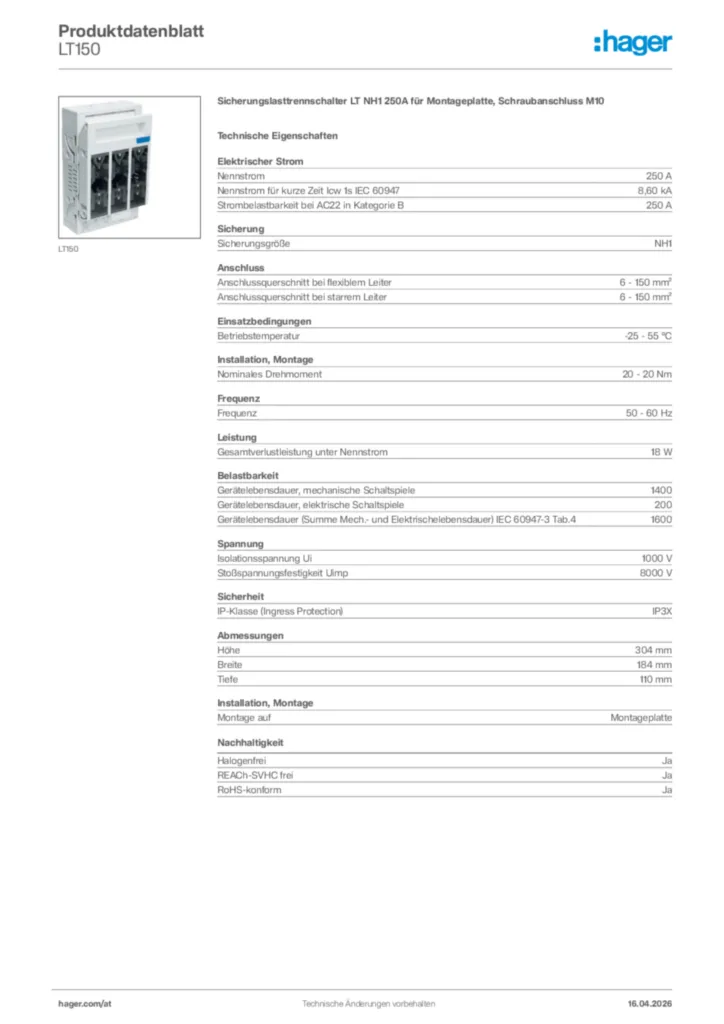

Datenblatt

Vervollständigen Sie Ihr System

Niederspannung HRC Sicherungseinsatz 3 Produkte verfügbar
Klemmenabdeckung 1 Produkte verfügbar
Kabelklemmenanschluss 3 Produkte verfügbar
Hilfsschalterblock 1 Produkte verfügbar

Passend zu 1 Produkte verfügbar

Technische Merkmale

Bemessungsstrom IN

250 A
Nennstrom für kurze Zeit Icw 1s IEC 60947

8,60 kA
Bemessungsstrom bei Ue=690V AC gemäß IEC 61439-1 5.3.2

250 A
Sicherungseins.Test bed. Bemessungskurzschlussstrom Ue=690V IEC 61439-1 3.8.10.4

250 A
Bedingter Bemessungskurzschlussstrom bei Ue=400 V gemäß IEC 61439-1 3.8.10.4

80 kA
Bemessungsstrom bei Ue=440V DC gemäß IEC 61439-1 5.3.2

250 A
Nennstrom bei 45 °C

237,50 A
Nennstrom bei 55 °C

212,50 A
Strombelastbarkeit bei AC23 in Kategorie B / 400V

250 A
Strombelastbarkeit bei AC22 in Kategorie B / 500V

250 A
Strombelastbarkeit bei AC22 in Kategorie B / 690V

250 A
Nennstrom für Sicherungseinsätze

2 A, 4 A, 6 A, 10 A, 16 A, 20 A, 25 A, 32 A, 35 A, 40 A, 50 A, 63 A, 80 A, 100 A, 125 A, 160 A, 200 A, 224 A, 250 A
Nennstrom bei 40 °C

250 A
Nennstrom bei 70 °C

175 A
Bemessungsstrom bei Ue=400V AC gemäß IEC 61439-1 5.3.2

250 A
Bedingter Bemessungskurzschlussstrom bei Ue=500 V gemäß IEC 61439-1 3.8.10.4

80 kA
Bemessungsstrom bei Ue=250V DC gemäß IEC 61439-1 5.3.2

250 A
Nennstrom bei 65 °C

187,50 A
Sicherungseins.Test bed. Bemessungskurzschlussstrom Ue=400V IEC 61439-1 3.8.10.4

250 A
Bemessungsstrom bei Ue=500V AC gemäß IEC 61439-1 5.3.2

250 A
Bedingter Bemessungskurzschlussstrom bei Ue=690 V gemäß IEC 61439-1 3.8.10.4

80 kA
Sicherungseins.Test bed. Bemessungskurzschlussstrom Ue=500V IEC 61439-1 3.8.10.4

250 A
Nennstrom bei 60 °C

200 A
Nennstrom bei 50 °C

225 A

Sicherungsgröße

NH1

Anschlussquerschnitt bei flexiblem Leiter

6 - 150 mm²
Anschlussquerschnitt bei starrem Leiter

6 - 150 mm²
Anschluss-/Steckertyp

M10 Anschluss
Typ der Ausgangsverbindung

Schraubanschluss
Anschlussart Eingang

Schraubanschluss

Anschlussart

Schraubanschluss

Betriebstemperatur

-25 - 55 °C
Lager-/Transporttemperatur

-40 - 70 °C
Grad der Verunreinigung nach IEC 60664/IEC 60947-2

3

Nominales Drehmoment

20 - 20 Nm
Montage auf

Montageplatte
Einbau-/Anschlussort

Waagerecht, Senkrecht

Frequenz

50 - 60 Hz

Leistungsabgabe bei IN

18 W
Leistungsabgabe bei Volllast

87 W
Leistungsabgabe des im Gerät installierten Sicherungselements

23 W

Gerätelebensdauer, mechanische Schaltspiele

1400
Gerätelebensdauer, elektrische Schaltspiele

200
Gerätelebensdauer (Summe Mech.- und Elektrischelebensdauer) IEC 60947-3 Tab.4

1600

Isolationsspannung Ui

1000 V
Stoßspannungsfestigkeit Uimp

8000 V
Bemessungsbetriebsspannung Ue

690 - 690 V
Überspannungskategorie gemäß IEC 60947-1

4

IP-Klasse (Ingress Protection)

IP3X
Elektronische Sicherungsüberwachung

Nein
Konventioneller Freiluft-thermischer Strom mit Sicherungseinsatz und Standardquerschnitt IEC 60947-1

250 A
Konventioneller Freiluft-thermischer Strom mit Festkörper und Standardquerschnitt IEC 60947-1

365 A

Höhe

304 mm
Breite

184 mm
Tiefe

110 mm

Standard

IEC/EN 60947-1;IEC/EN 60947-3

Polanzahl

3
Steuer-/Bedienelement

Deckelgriff

Brennbarkeitsklasse nach UL 94

V0
