Sicherungslasttrennschalter LT NH00/40mm, 160A, Rahmenklemme für Cu bis 95 mm² LT054

EAN
3250614200540
Marke
Hager
VPE
1 Stück
Preis
Preis auf Anfrage

You have to log in with your myHager profile to see prices and to order.

Melden Sie sich an, um eine Produktliste zu erstellen

Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein

Ein Konto erstellen Anmelden

Wählen Sie Ihren Fachgroßhandel

Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen

Verfügbarkeit und Preis auf Anfrage

Sicherungslasttrennschalter LT NH00/40mm, 160A, Rahmenklemme für Cu bis 95 mm²

LT054

  • Zubehör
  • Technische Merkmale
  • Umweltwert
  • Downloads
Datenblatt

Vervollständigen Sie Ihr System

Optionales Zubehör

  • Nieder­span­nung HRC Siche­rungs­ein­satz 3 Produkte verfügbar
  • Zube­hör/Er­satz­teile für NH-Un­ter­teile 1 Produkte verfügbar
  • Hilfs­schal­ter­block 1 Produkte verfügbar

Optionales Zubehör

  • Nieder­span­nung HRC Siche­rungs­ein­satz
  • Zube­hör/Er­satz­teile für NH-Un­ter­teile
  • Hilfs­schal­ter­block
  • LNH0063M

    NH-Sicherungseinsatz NH000 gG AC500V 63A Kombi-Melder mit Metall-Grifflasche
     8,82 €  / Stück*
  • LNH0080M

    NH-Sicherungseinsatz NH000 gG AC500V 80A Kombi-Melder mit Metall-Grifflasche
     8,82 €  / Stück*
  • LNH0100M

    NH-Sicherungseinsatz NH000 gG AC500V 100A Kombi-Melder mit Metall-Grifflasche
     8,82 €  / Stück*
  • LZ054

    Verriegelung Schaltdeckelfenster LT NH000-3, innen montierbar, 1 Set = 3 Stück
     8,30 €  / Stück*
  • LZ053

    Stellungsanzeige LT Schaltdeckel Gr.000-3, 2A 250V AC, Öffner und Schließer
     34,42 €  / Stück*

Technische Merkmale

Elek­tri­scher Strom
  • Nenn­strom
    160 A
  • Nenn­strom für kurze Zeit Icw 1s IEC 60947
    5 kA
  • Strom­belast­bar­keit bei AC22 in Kate­gorie B
    160 A
Siche­rung
  • Siche­rungs­größe
    NH00
Anschluss
  • Anschluss­quer­schnitt bei flexi­blem Leiter
    2.5 - 95 mm²
  • Anschluss­quer­schnitt bei starrem Leiter
    2.5 - 95 mm²
Einsatz­be­din­gungen
  • Betrieb­stem­pe­ratur
    -25 - 55 °C
Instal­la­tion, Montage
  • Nomi­nales Dreh­mo­ment
    4,50 - 4,50 Nm
  • Montage auf
    Sammelschie­nen­system
Frequenz
  • Frequenz
    50 - 60 Hz
Leis­tung
  • Gesamt­ver­lust­leis­tung unter Nenn­strom
    19 W
Ausdauer
  • Gerä­te­le­bens­dauer, mecha­ni­sche Schaltspiele
    1400
  • Gerä­te­le­bens­dauer, elek­tri­sche Schaltspiele
    200
  • Gerä­te­le­bens­dauer (Summe Mech.- und Elek­tri­sche­le­bens­dauer) IEC 60947-3 Tab.4
    1600
Span­nung
  • Isola­ti­onss­pan­nung Ui
    1000 V
  • Stoß­span­nungs­fes­tig­keit Uimp
    8000 V
Sicherheit
  • IP-Klasse (Ingress Protec­tion)
    IP3X
Abmes­sungen
  • Höhe
    206 mm
  • Breite
    106 mm
  • Tiefe
    104 mm
  • Abstand Sammelschienen
    40 mm

Umweltwert

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

RoHS-konform Ja
REACh-SVHC frei Ja
Halogenfrei Ja

Zertifizierungen und Dokumente

Hager REACH declaration LT054
PDF
Hager RoHS Report LT054
PDF

Downloads

  • Produktbild

    Bild LT054 | Hager Deutschland

    Produktbild LT054

  • Product datasheet

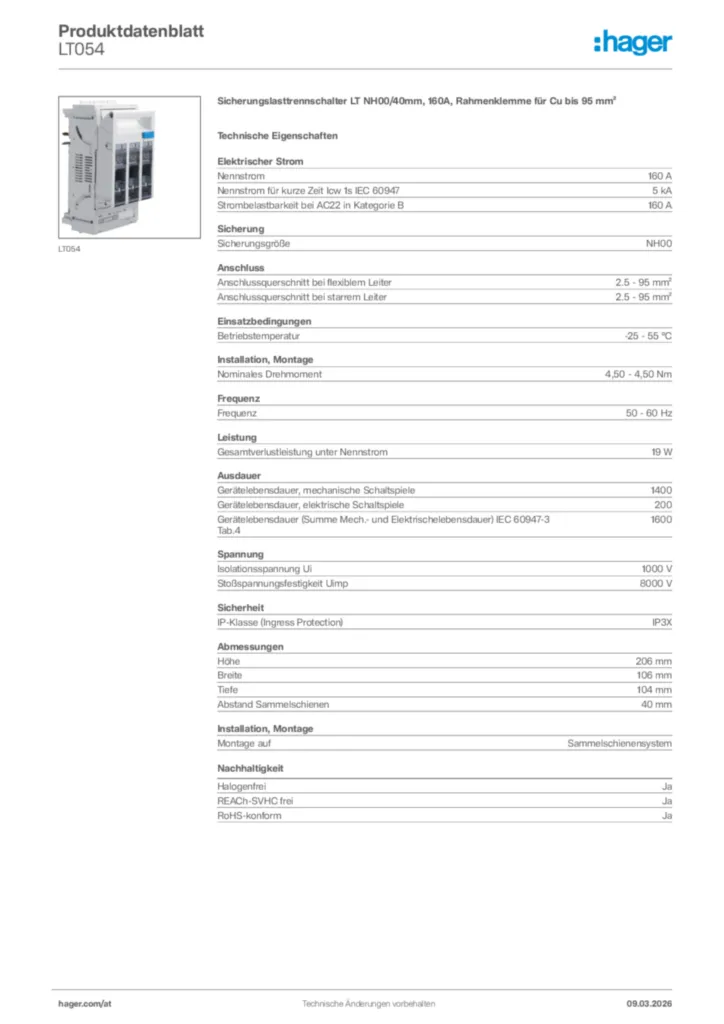

    Bild Hager Produktdatenblatt LT054 | Hager Deutschland

    Hager Produktdatenblatt LT054

    Sicherungslasttrennschalter LT NH00/40mm, 160A, Rahmenklemme für Cu bis 95 mm²

    PDF

  • Montageanleitung

    Bild Montageanleitung für LT0xx, S00xx - Sicherungslasttrennschalter (DE-EN-IT-FR, Stand: 03.2010) | Hager Deutschland

    Montageanleitung für LT0xx, S00xx - Sicherungslasttrennschalter (DE-EN-IT-FR, Stand: 03.2010)

    Montageanleitung en-GB, fr-FR, de-DE, it-IT 2020-01-01

    PDF
    1,08 MB

  • Technischer Anhang (Einzelprodukt)

    Bild Verlustleistungsdatenblatt | Hager Deutschland

    Verlustleistungsdatenblatt

    Technischer Anhang (Einzelprodukt) de-DE 2021-10-20

    PDF
    847,80 kB

  • Konformitätserklärung

    Bild EU Declaration of Conformity | Hager Deutschland

    EU Declaration of Conformity

    Konformitätserklärung en-GB, de-DE 2023-09-14

    PDF
    699,30 kB
