Sicherungslasttrennschalter LT NH00 160A,Rahmenklemme 95mm², Hutschiene LT050

NH00-Sicherungslasttrenner für Hutschiene bietet eine Nennstromkapazität von 3x160A. Ausgestattet mit Zu- und Abgangsrahmenklemmen ermöglicht er eine sichere und effiziente Trennung im Fehlerfall. Ideal für den Einsatz in Verteilersystemen, unterstützt er die Wartung und Inspektion durch einfache Handhabung und schnelle Abschaltung.
EAN
3250614200502
Marke
Hager
VPE
1 Stück
Preisgruppe
H62
Preis
 82,13 €
/ Stück *
 82,13 €
/ Stück *

You have to log in with your myHager profile to see prices and to order.

Einer Liste hinzufügen
Einer Liste hinzufügen

Melden Sie sich an, um eine Produktliste zu erstellen

Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein

Ein Konto erstellen Anmelden

Sicherungslasttrennschalter LT NH00 160A,Rahmenklemme 95mm², Hutschiene

LT050

  • Zubehör
  • Technische Merkmale
  • Umweltwert
  • Downloads
  • Weitere Produkte
Datenblatt

Vervollständigen Sie Ihr System

Optionales Zubehör

  • Nieder­span­nung HRC Siche­rungs­ein­satz 2 Produkte verfügbar
  • Zube­hör/Er­satz­teile für NH-Un­ter­teile 2 Produkte verfügbar
  • Hilfs­schal­ter­block 1 Produkte verfügbar
  • Kabel­klem­me­n­an­schluss 1 Produkte verfügbar

Kompatible Produkte

  • Passend zu 2 Produkte verfügbar

Optionales Zubehör

  • Nieder­span­nung HRC Siche­rungs­ein­satz
  • Zube­hör/Er­satz­teile für NH-Un­ter­teile
  • Hilfs­schal­ter­block
  • Kabel­klem­me­n­an­schluss
  • LNH0125M

    NH-Sicherungseinsatz NH00 gG AC500V 125A Kombi-Melder mit Metall-Grifflasche
     10,98 €  / Stück*
  • LNH0160M

    NH-Sicherungseinsatz NH00 gG 500V 160A Kombi-Melder mit Metall-Grifflasche
     10,98 €  / Stück*
  • LZ054

    Verriegelung Schaltdeckelfenster LT NH000-3, innen montierbar, 1 Set = 3 Stück
     7,99 €  / Stück*
  • LZ008

    Blende LT für Sicherungslasttrenner NH00 zur seitlichen Abschottung am Trenner
     17,21 €  / Stück*
  • LZ053

    Stellungsanzeige LT Schaltdeckel Gr.000-3, 2A 250V AC, Öffner und Schließer
     33,13 €  / Stück*
  • LZ051

    Prismenklemmensatz LT für NH00-Trenner für Cu-/Al Leiter 6-70mm², Set = 3St.
     24,05 €  / Stück*

Passend zu

  • UD21D2B

    Baustein, universN, 300x250mm, für 2 Trenner NH00 (4 NH000) auf Hutschienen
     104,37 €  / Stück*
  • UD22D4B

    Baustein, universN, 300x500mm, für 4 Trenner NH00 (8 NH000) auf Hutschienen
     144,16 €  / Stück*

Technische Merkmale

Elek­tri­scher Strom
  • Nenn­strom
    160 A
  • Nenn­strom für kurze Zeit Icw 1s IEC 60947
    5 kA
  • Strom­belast­bar­keit bei AC22 in Kate­gorie B
    160 A
Siche­rung
  • Siche­rungs­größe
    NH00
Anschluss
  • Anschluss­quer­schnitt bei flexi­blem Leiter
    2.5 - 95 mm²
  • Anschluss­quer­schnitt bei starrem Leiter
    2.5 - 95 mm²
Einsatz­be­din­gungen
  • Betrieb­stem­pe­ratur
    -25 - 55 °C
Instal­la­tion, Montage
  • Nomi­nales Dreh­mo­ment
    4,50 - 4,50 Nm
  • Montage auf
    Monta­ge­platte
Frequenz
  • Frequenz
    50 - 60 Hz
Leis­tung
  • Gesamt­ver­lust­leis­tung unter Nenn­strom
    9 W
Ausdauer
  • Gerä­te­le­bens­dauer, mecha­ni­sche Schaltspiele
    1400
  • Gerä­te­le­bens­dauer, elek­tri­sche Schaltspiele
    200
  • Gerä­te­le­bens­dauer (Summe Mech.- und Elek­tri­sche­le­bens­dauer) IEC 60947-3 Tab.4
    1600
Span­nung
  • Isola­ti­onss­pan­nung Ui
    1000 V
  • Stoß­span­nungs­fes­tig­keit Uimp
    8000 V
Sicherheit
  • IP-Klasse (Ingress Protec­tion)
    IP3X
Abmes­sungen
  • Höhe
    206 mm
  • Breite
    106 mm
  • Tiefe
    80 mm

Umweltwert

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

RoHS-konform Ja
REACh-SVHC frei Ja
Halogenfrei Ja

Zertifizierungen und Dokumente

Hager REACH declaration LT050
PDF
Hager RoHS Report LT050
PDF

Downloads

  • Produktbild

    Bild LT050 | Hager Deutschland

    Produktbild LT050

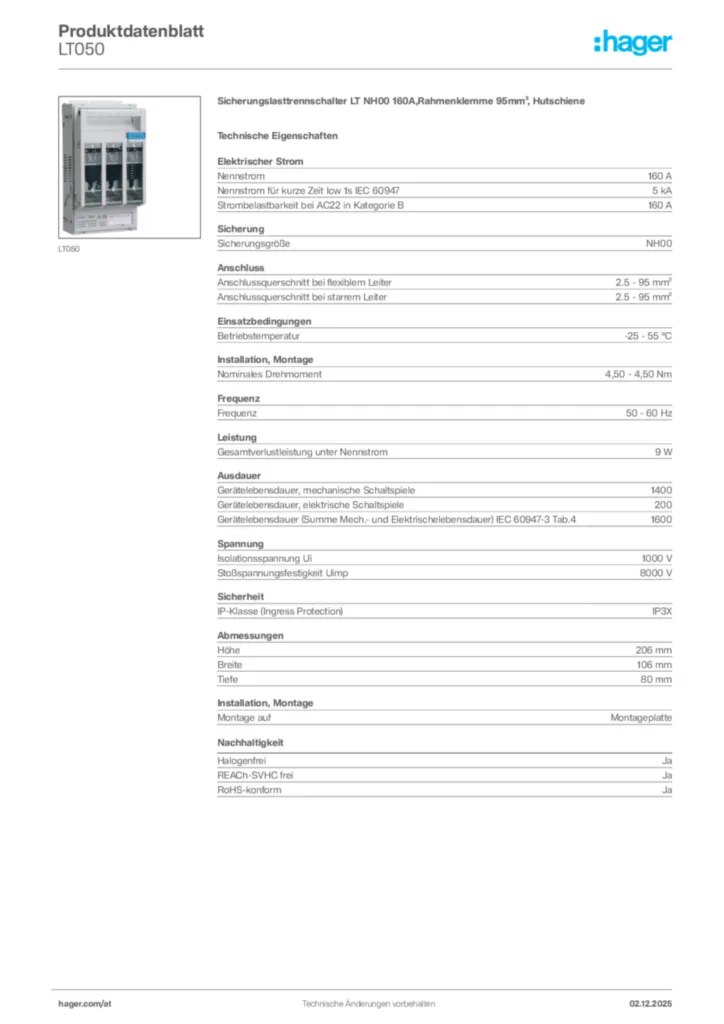

  • Product datasheet

    Bild Hager Produktdatenblatt LT050 | Hager Deutschland

    Hager Produktdatenblatt LT050

    Sicherungslasttrennschalter LT NH00 160A,Rahmenklemme 95mm², Hutschiene

    PDF

  • Montageanleitung

    Bild Montageanleitung für LT0xx, S00xx - Sicherungslasttrennschalter (DE-EN-IT-FR, Stand: 03.2010) | Hager Deutschland

    Montageanleitung für LT0xx, S00xx - Sicherungslasttrennschalter (DE-EN-IT-FR, Stand: 03.2010)

    Montageanleitung en-GB, fr-FR, de-DE, it-IT 2020-01-01

    PDF
    1,08 MB

  • Tipps

    Bild 17AT0052IMC_TIP_H_Zaehlerverteiler_web | Hager Deutschland

    17AT0052IMC_TIP_H_Zaehlerverteiler_web

    Hager zählt auf Sie

    PDF
    808,85 kB

  • Katalog

    Bild AT Partnerkatalog 2025/2026 | Hager Deutschland

    AT Partnerkatalog 2025/2026

    Gültig ab 01.01.2025

    PDF
    7,66 MB

  • Technischer Anhang (Einzelprodukt)

    Bild Verlustleistungsdatenblatt | Hager Deutschland

    Verlustleistungsdatenblatt

    Technischer Anhang (Einzelprodukt) de-DE 2021-10-20

    PDF
    847,80 kB

  • Konformitätserklärung

    Bild EU Declaration of Conformity | Hager Deutschland

    EU Declaration of Conformity

    Konformitätserklärung en-GB, de-DE 2023-09-14

    PDF
    699,30 kB
Mehr Downloads

Weitere Produkte zu diesem System

    5
  • 1
    LZ008 - Blende LT für Sicherungslasttrenner NH00 zur seitlichen Abschottung am Trenner
    LZ008
    Blende LT für Sicherungslasttrenner NH00 zur seitlichen Abschottung am Trenner
    Preis
     17,21 €
    / Stück *
     17,21 €
    / Stück *
  • 2
    LZ053 - Stellungsanzeige LT Schaltdeckel Gr.000-3, 2A 250V AC, Öffner und Schließer
    LZ053
    Stellungsanzeige LT Schaltdeckel Gr.000-3, 2A 250V AC, Öffner und Schließer
    Preis
     33,13 €
    / Stück *
     33,13 €
    / Stück *
  • 3
    LZ160 - Bausatz für NH1-3-Trenner zur Erhöhung Schaltleistung AC23B bei 690 V, Set=3St.
    LZ160
    Bausatz für NH1-3-Trenner zur Erhöhung Schaltleistung AC23B bei 690 V, Set=3St.
    Preis
     35,54 €
    / Stück *
     35,54 €
    / Stück *
  • 4
    LT150 - Sicherungslasttrennschalter LT NH1 250A für Montageplatte, Schraubanschluss M10
    LT150
    Sicherungslasttrennschalter LT NH1 250A für Montageplatte, Schraubanschluss M10
    Preis
     276,28 €
    / Stück *
     276,28 €
    / Stück *
  • 5
    LT0050 - Sicherungslasttrennschalter LT NH000 Hutschiene 100A, Rahmenklemme 50mm²
    LT0050
    Sicherungslasttrennschalter LT NH000 Hutschiene 100A, Rahmenklemme 50mm²
    Preis
     77,41 €
    / Stück *
     77,41 €
    / Stück *
