Schalter-Sicherungs-Einheit INON mit Sperre, D01-10A L70M
EAN
3250610102169
Marke
Hager
VPE
12 Stück
Preisgruppe
H62
Preis
48,92 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Kompatible Produkte
-
Passend zu 2 Produkte verfügbar
Passend zu
-
KB380QKammschiene 3 polig 80A Stiftanschluss 16mm² 37 Module
72,66 € / Stück* -
KB399QKammschiene 3 polig 125A Stiftanschluss 35mm² 37 Module
112,47 € / Stück*
Technische Merkmale
Sicherung
-
SicherungsgrößeD01
Architektur
-
Polanzahl1
Elektrischer Strom
-
Nennstrom10 A
-
Nennstrom für Sicherungseinsätze2 A, 4 A, 6 A, 10 A, 16 A
-
Bedingter Bemessungskurzschlussstrom Icc50 kA
Installation, Montage
-
Montage aufDIN Schiene
-
Nominales Drehmoment3,30 - 3,30 Nm
Abmessungen
-
Höhe71 mm
-
Breite25 mm
-
Tiefe70 mm
Anschluss
-
Anschlussquerschnitt bei flexiblem Leiter1.5 - 35 mm²
Einsatzbedingungen
-
Betriebstemperatur-25 - 60 °C
Frequenz
-
Frequenz50 - 50 Hz
Leistung
-
Gesamtverlustleistung unter Nennstrom2 W
-
Verlustleistung der Sicherungseinsatz im Gerät installiert5,50 W
Gebrauch
-
GebrauchskategorieAC 22B
Texte
-
SchutzBerührungsschutz finger und handrückensicher
Spannung
-
Isolationsspannung Ui800 V
Sicherheit
-
IP-Klasse (Ingress Protection)IP20
Werkstoff
-
WerkstoffKunststoff
Umweltwert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
-
Product datasheet

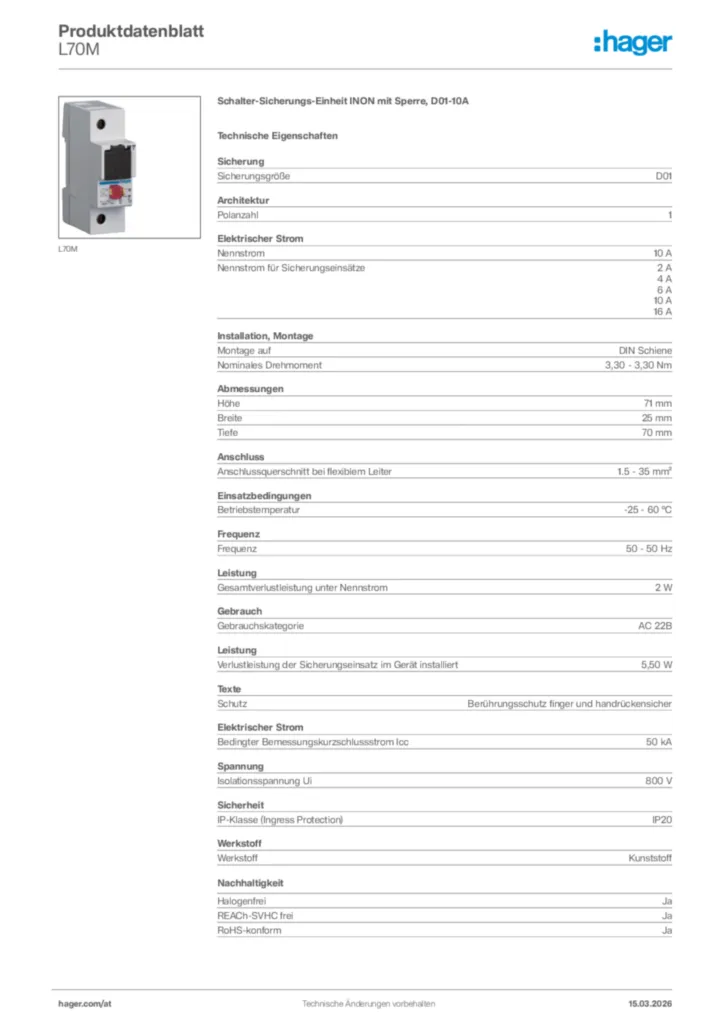

Hager Produktdatenblatt L70M
Schalter-Sicherungs-Einheit INON mit Sperre, D01-10A
PDF -
Tipps
17AT0052IMC_TIP_H_Zaehlerverteiler_web
Hager zählt auf Sie
PDF808,85 kB -
Katalog
AT Partnerkatalog 2025/2026
Gültig ab 01.01.2025
PDF7,66 MB -
Konformitätserklärung
EU Declaration of Conformity
Konformitätserklärung en-GB, de-DE 2022-11-29
PDF718,90 kB
Konformitätserklärung en-GB 2024-09-17
PDF227,25 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
L71MLasttrennschalter für Sicherungen D02 E18 63A AC400V 1polig HutschienePreis65,72 €/ Stück * -
2
L76MLasttrennschalter für Sicherungen D02 E18 63A AC400V 3polig+N HutschienePreis188,61 €/ Stück * -
3
L75MLasttrennschalter für Sicherungen D02 E18 63A AC400V 1polig+N HutschienePreis107,48 €/ Stück * -
4
L72MLasttrennschalter für Sicherungen D02 E18 63A AC400V 2polig HutschienePreis84,97 €/ Stück * -
5
L73MLasttrennschalter für Sicherungen D02 E18 63A AC400V 3polig HutschienePreis96,36 €/ Stück *
Ausschreibungstext
Schalter-Sicherungs-Einheit INON mit Sperre, D01-10A
Schalter-Sicherungs-Einheit INON Meldesystem für Sicherungsausfall und plombierbarer Sperre einsetzbar als Vorsicherung für den Tarifzähler mit Schraubkappenloser Stecktechnik, werkseitigen dauerhaften Kontaktdruck. Bestückt mit 10A D01-Hülsenpaßeinsatz und 10A D0 Sicherungseinsatz.
Sicherungsgröße: D01
Polanzahl: 1
Nennstrom: 10 A
Nennstrom für Sicherungseinsätze: 2 A
4 A
6 A
10 A
16 A
Montage auf: DIN Schiene
Nominales Drehmoment: 3,30 - 3,30 Nm
Höhe: 71 mm
Breite: 25 mm
Tiefe: 70 mm
Anschlussquerschnitt bei flexiblem Leiter: 1.5 - 35 mm²
Betriebstemperatur: -25 - 60 °C
Frequenz: 50 - 50 Hz
Gesamtverlustleistung unter Nennstrom: 2 W
Gebrauchskategorie: AC 22B
Verlustleistung der Sicherungseinsatz im Gerät installiert: 5,50 W
Schutz: Berührungsschutz finger und handrückensicher
Bedingter Bemessungskurzschlussstrom Icc: 50 kA
Isolationsspannung Ui: 800 V
IP-Klasse (Ingress Protection): IP20
Fabrikat : Hager oder gleichwertig
Artikel : L70M
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Schalter-Sicherungs-Einheit INON Meldesystem für Sicherungsausfall und plombierbarer Sperre einsetzbar als Vorsicherung für den Tarifzähler mit Schraubkappenloser Stecktechnik, werkseitigen dauerhaften Kontaktdruck. Bestückt mit 10A D01-Hülsenpaßeinsatz und 10A D0 Sicherungseinsatz.
Sicherungsgröße: D01
Polanzahl: 1
Nennstrom: 10 A
Nennstrom für Sicherungseinsätze: 2 A
4 A
6 A
10 A
16 A
Montage auf: DIN Schiene
Nominales Drehmoment: 3,30 - 3,30 Nm
Höhe: 71 mm
Breite: 25 mm
Tiefe: 70 mm
Anschlussquerschnitt bei flexiblem Leiter: 1.5 - 35 mm²
Betriebstemperatur: -25 - 60 °C
Frequenz: 50 - 50 Hz
Gesamtverlustleistung unter Nennstrom: 2 W
Gebrauchskategorie: AC 22B
Verlustleistung der Sicherungseinsatz im Gerät installiert: 5,50 W
Schutz: Berührungsschutz finger und handrückensicher
Bedingter Bemessungskurzschlussstrom Icc: 50 kA
Isolationsspannung Ui: 800 V
IP-Klasse (Ingress Protection): IP20
Fabrikat : Hager oder gleichwertig
Artikel : L70M
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
